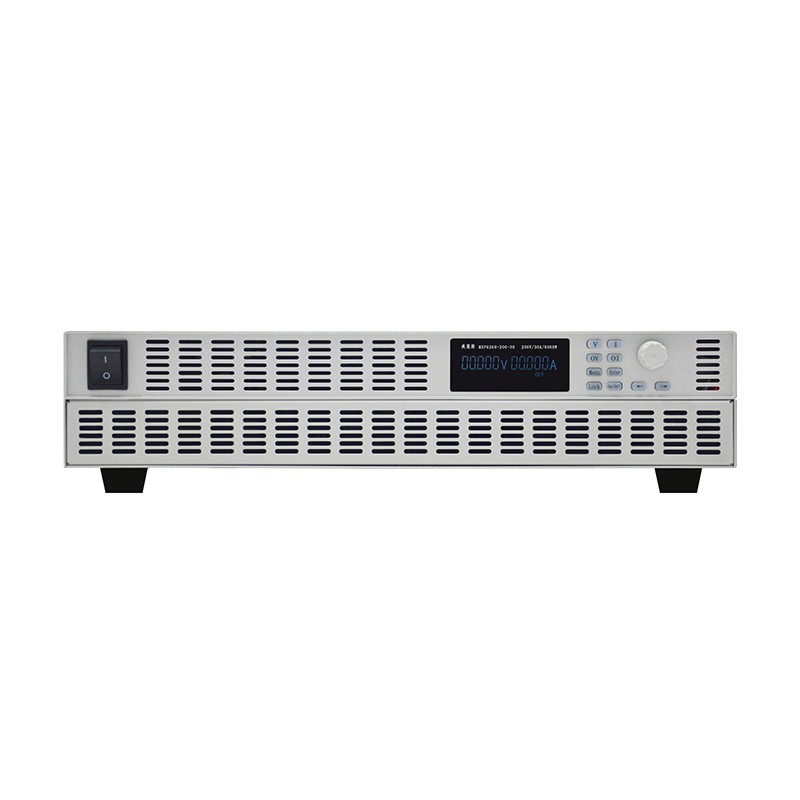

MSP6200型数控型直流电源(9KW)
| 型号: | MSP6290-30-300/MSP6290-50-300/MSP6290-60-250/MSP6290-100-150/MSP6290-150-100 |
产品介绍
MSP6200系列数控型直流电源是由我司自主研发出来的一款高性能、数控型直流电源，具有操作简单，体积小，高精度，高指标，高功率密度，高性价比等特点，具有优良的电气特性。 匠心工艺，精巧设计，可用于桌面操作环境，也可上机架集成应用；可用于自动化系统集成、老化生产线、实验室、太阳能逆变测试、ATE系统集成、电机马达生命周期测试等领域。是需要长时间稳定直流电源供应场所的理想选择。在可靠性、可维护性、安全性等方面全面**于同类产品并持续创新发展。 产品特点 规格：标准单机最大输出功率15KW,电压输出范围DC 0-1500V，电流输出范围0-500A； 尺寸：标准的1U½，1U，2U,3U机架式设计，适合系统集成； 预置：面板自带预置按键，可预先设定电压电流值； 智能化：可与PC机链接，组成PC机监控智能型电源； 通讯接口：标配RS232/RS485,选配0-5V/0-10V，4-20mA模拟量通信接口，标准的MOUDBUS -RTU协议、SCIP协议； 电压采样：具有远端电压补偿功能，补偿线上压降； 特殊定制：提供特殊规格，尺寸，参数电源设计定制（订货前提前说明） 技术参数 规格型号 | MSP6290-30-300 | MSP6290-50-300 | MSP6290-60-250 | MSP6290-100-150 | MSP6290-150-100 | 交流输入 | AC380V±10%,50Hz | 输出范围 | 电压 | 0～30V | 0～50V | 0～60V | 0～100V | 0～150V | 电流 | 0～300A | 0～300A | 0～250A | 0～150A | 0～100A | 功率 | 9KW | 9KW | 9KW | 9KW | 9KW | 设 定解析度 | 电压 | 1mV | 1mV | 1mV | 10mV | 10mV | 电流 | 10mA | 10mA | 10mA | 10mA | 10mA | 回读解析 度 | 电压 | 1mV | 1mV | 1mV | 10mV | 10mV | 电流 | 10mA | 10mA | 10mA | 10mA | 10mA | 负载调解率 | 电压 | 0.1%F.S+50mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 电流 | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 电源调解率 | 电压 | 0.1%F.S+50mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 电流 | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 设定精度 | 电压 | 0.1%F.S+50mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 电流 | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 回读精度 | 电压 | 0.1%F.S+50mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 电流 | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 纹波噪声 (20Hz～20MHz) | 电压 | 0.3%F.S+50mVrms | 0.3%F.S+30mVrms | 0.3%F.S+30mVrms | 0.2%F.S+30mVrms | 0.2%F.S+30mVrms | 电流 | 0.3%F.S+50mArms | 0.3%F.S+50mArms | 0.3%F.S+50mArms | 0.2%F.S+50mArms | 0.2%F.S+50mArms | 上升时间 (10%～90%) | 空载 | ≤60mS | ≤100mS | ≤100mS | ≤100mS | ≤200mS | 满载 | ≤450mS | ≤450mS | ≤500mS | ≤500mS | ≤500mS | 下降时间 (90%～10%) | 空载 | ≤5S | ≤5S | ≤5S | ≤5S | ≤5S | 满载 | ≤50mS | ≤50mS | ≤50mS | ≤100mS | ≤200mS | 动态响应时间 | 5mS | 5mS | 5mS | 5mS | 5mS | 保护功能 | 过压保护,过流保护,短路保护,过温保护 | 通 讯接口 | RS232,RS485 | 输出极性 | 输出正级(+),输出负级(-),均可任意接地 | 散热方式 | 采用PWM调速风机,风冷 | 操作环境 | 室内使用设计,温度0℃-40℃,湿度10%-85%RH | 储存环境 | 室内储存,温度-20C-70C,湿度10%-90%RH | 尺寸 | 430(482.5含耳朵) mmX560mmX132mm (宽X深X高) | 净重 | 约26KG | 备注说明 | 其他型号请参考选型规格表,或联系我司商务人员,特殊要求请在订货前声明 |
选型规格表 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 30V | MSP6206-30-20 | 20A | 600W | 60V | MSP6206-60-10 | 10A | 600W | 100V | MSP6206-100-6 | 6A | 600W | 150 V | MSP6206-150-12 | 12A | 600W | MSP6209-30-30 | 30A | 900W | MSP6209-60-15 | 15A | 900W | MSP6210-100-10 | 10A | 1000W | MSP6212-150-12 | 12A | 1.2KW | MSP6212-30-60 | 60A | 1.2 KW | MSP6212-60-30 | 30A | 1.2KW | MSP6212-100-18 | 18A | 1.2KW | MSP6218-'50-12 | 12A | 1.8KW | MSP6218-30-60 | 60A | 1.8KW | MSP6218-60-30 | 30A | 1.8KW | MSP6218-100-18 | 18A | 1.8KW | MSP6224-150-24 | 24A | 2.4KW | MSP6224-30-120 | 120A | 2.4KW | MSP6224-60-60 | 60A | 2.4KW | MSP6224-100-36 | 36A | 2.4KW | MSP6230-150-24 | 24A | 3KW | MSP6230-30-120 | 120A | 3KW | MSP6230-60-60 | 60A | 3KW | MSP6230-100-36 | 36A | 3KW | MSP6236-150-24 | 24A | 3.6KW | MSP6236-30-120 | 120A | 3.6KW | MSP6236-60-60 | 60A | 3.6KW | MSP6236-100-36 | 36A | 3.6KW | MSP6248-1S0-40 | 40A | 4.8KW | MSP6248-30-200 | 200A | 4.8KW | MSP6248-60-100 | 100A | 4.8KW | MSP6248-100-60 | 60A | 4.8KW | MSP6260-150-40 | 40A | 6KW | MSP6260-30-200 | 200A | 6KW | MSP6260-60-100 | 100A | 6KW | MSP6260-100-60 | 60A | 6KW | MSP6275-150-50 | 50A | 7.5KW | MSP6275-30-250 | 250A | 7.5KW | MSP6275-60-125 | 125A | 7.5KW | MSP6275-100-75 | 75A | 7.5KW | MSP6290-150-100 | 100A | 9KW | MSP6290-30-300 | 300A | 9KW | MSP6290-60-250 | 250A | 9KW | MSP6290-100-150 | 150 A | 9KW | MSP62120-150-100 | 100A | 12KW | MSP62120-30-500 | 500A | 12KW | MSP62120-60-250 | 250A | 12KW | MSP62120-100-150 | 150A | 12KW | MSP62150-150-100 | 100A | 15KW | MSP62150-30-500 | 500A | 15KW | MSP62150-60-250 | 250A | 15KW | MSP62150-100-150 | 150 A | 15KW | | | | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 200V | MSP6230-200-18 | 18A | 3KW | 300V | MSP6206-300-6 | 6A | 600W | 600V | MSP6206-600-3 | 3A | 600W | 1200V | MSP6224-1200-3 | 3A | 2.4KW | MSP6236-200-18 | 18A | 3.6KW | MSP6212-300-6 | 6A | 1.2KW | MSP6212-600-3 | 3A | 1.2KW | MSP6230-1200-3 | 3A | 3KW | MSP6248-200-30 | 30A | 4.8KW | MSP6218-300-6 | 6A | 1.8KW | MSP6218-600-3 | 3A | 1.8KW | MSP6236-1200-3 | 3A | 3.6KW | MSP6260-200-30 | 30A | 6KW | MSP6224-300-12 | 12A | 2.4KW | MSP6224-600-6 | 6A | 2.4KW | MSP6248-1200-5 | 5A | 4.8KW | MSP6290-200-75 | 75A | 9KW | MSP6230-300-12 | 12A | 3KW | MSP6230-600-6 | 6A | 3KW | MSP6260-1200-5 | 5A | 6KW | MSP62120-200-75 | 75A | 12KW | MSP6236-300-12 | 12A | 3.6KW | MSP6236-600-6 | 6A | 3.6KW | MSP6272-1200-6 | 6A | 7.2KW | MSP62150-200-75 | 75A | 15KW | MSP6248-300-20 | 20A | 4.8KW | MSP6248-600-10 | 10A | 4.8KW | 1000V | MSP6290-1000-15 | 15A | 9KW | | | | | MSP6260-300-20 | 20A | 6KW | MSP6260-600-10 | 10A | 6KW | MSP62120-1000-15 | 15A | 12KW | | | | | MSP6275-300-25 | 25A | 7.5KW | MSP6275-600-12.5 | 12.5A | 7.5KW | MSP62150-1000-15 | 15A | 15KW | | | | | MSP6290-300-50 | 50A | 9KW | MSP6290-600-25 | 25A | 9KW | 1500V | MSP6290-1500-10 | 10A | 9KW | | | | | MSP62120-300-50 | 50A | 12KW | MSP62120-600-25 | 25A | 12KW | MSP62120-1500-10 | 10A | 12KW | | | | | | MSP62150-300-50 | 50A | 15KW | | MSP62150-600-25 | 25A | 15KW | MSP62150-1500-10 | 10A | 15KW |
*以上为标准规格选型表，其它规格请咨询美恩斯商务人员或当地授权代理商。 尺寸及重量表 功率范围 | 输入电压(V) | 最大输出电压(V) | 最大输出电流(A) | 尺寸(宽x深x高mm) | 重量(Kg) | 600W-1KW | AC220V±10%, 50Hz | DC 0-100V | 0-60A | 215x360x44 | 1U½ | 4Kg | 1KW-1.8KW | AC220V±10%, 50Hz | DC 0-600V | 0-60A | 215x405.5x44 | 1U½ | 4.5Kg | 2.4KW-3.6KW | AC220V±10%, 50Hz | DC 0-600V | 0-120A | 430x420x88 | 2U | 12Kg | 2.4KW-3.6KW | AC220V±10%, 50Hz | DC 0-1200V | 0-120A | 430x465x44 | 1U | 10Kg | 3.6KW-6KW | AC220V±10%, 50Hz | DC 0-1200V | 0-200A | 430x500x88 | 2U | 16Kg | 7.5KW | AC380V±10%, 50Hz | DC 0-1200V | 0-2 50A | 430x500x88 | 2U | 16Kg | 7.5KW-9KW | AC380V±10%, 50Hz | DC 0-1500V | 0-500A | 430x560x132 | 3U | 25.5Kg | 9KW72KW | AC380V±10%, 50Hz | DC 0-1500V | 0-500A | 430x560x132 | 3U | 25.5Kg | 12KW-15KW | AC380V±10%, 50Hz | DC 0-1500V | 0-500A | 430x560x132 | 3U | 25.5Kg |
*此表为常规标准尺寸表，其他规格图纸请咨询美恩斯商务人员。
| |
