型号

MCR-6100A

MCR-6200A

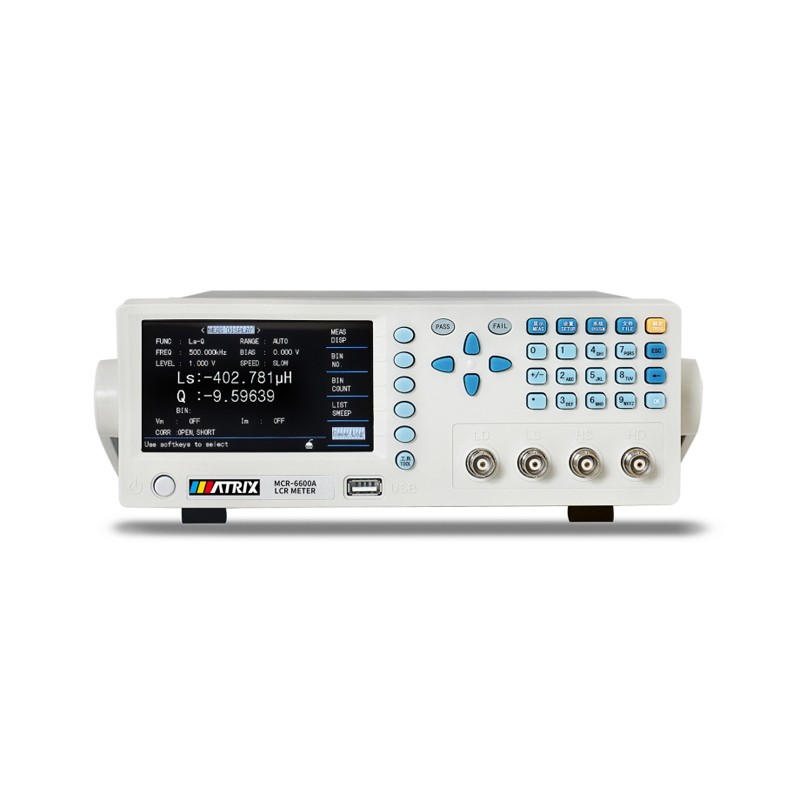

MCR-6600A

测试参数

|Z|,|Y|,C,L,X,B,R,G,D,Q, θ,DCR

测试频率

12Hz-100kHz

12Hz-200kHz

12Hz-600kHz

基本测量准确度

0.05%

等效电路

串联并联

数学功能

绝对值偏差，百分比偏差

量程方式

自动保持，手动选择

触发方式

内部，手动，外部，总线

测量速度（≥1kHz)

快速:最快75次/秒(可定制)，中速12次/秒,慢速: 3次/秒

平均次数

1—255

延时时间

0-60s,以1ms步进

校准功能

开路/短路/负载

直读Δ，Δ%，V/I(被测电压/电流监视)

显示方式

显示器

主副参数5位显示，4.3英寸真彩LCD显示器

测试信号

输出阻抗

30Ω,100Ω,10/100,10 /CC可选择

测试信号电平

正常: 5mV-2V准确度:10%,1mV步进

恒电平:10mV-1V准确度:5%,1mV步进

具体见产品说明书

直流偏置源

内部

0V 1.5V 2V准确度:1%

选配

IV 1A：0-1A直流偏流源选件

显示范围

|Z|,R,X

0.01mΩ-99.9999 MΩ

DCR

0.001mΩ-99.9999MΩ

G,B

0.00001μS-99.9999S

C

0.00001pF -9.9999F

L

0.00001μH-99.9999kH

D

0.00001-9.9999

Q

0.00001-9999.9

θ(DEG)

-179.999°-179.999°

θ(RAD)

-3.14159—3.14159

比较器功能

十档：(九档合格，一档不合格)，另有AUX档

多参数

可任意选择四个参数进行同时测量并显示

曲线扫描功能

多种测式条件下，对被测件进行图形扫描分析

存储器

100多组内部仪器设定供存储/调用，U盘扩展500多组

接口

标配RS232C、HANDLER、USB HOST，USB DEVICE、耳机接口、脚踏接口;可选GPIB、LAN

裸机尺寸(W*H*D) mm

240*100*340

装箱尺寸(W*H*D)mm

335*210*420

净重kg

4.5

毛重kg

5.8
