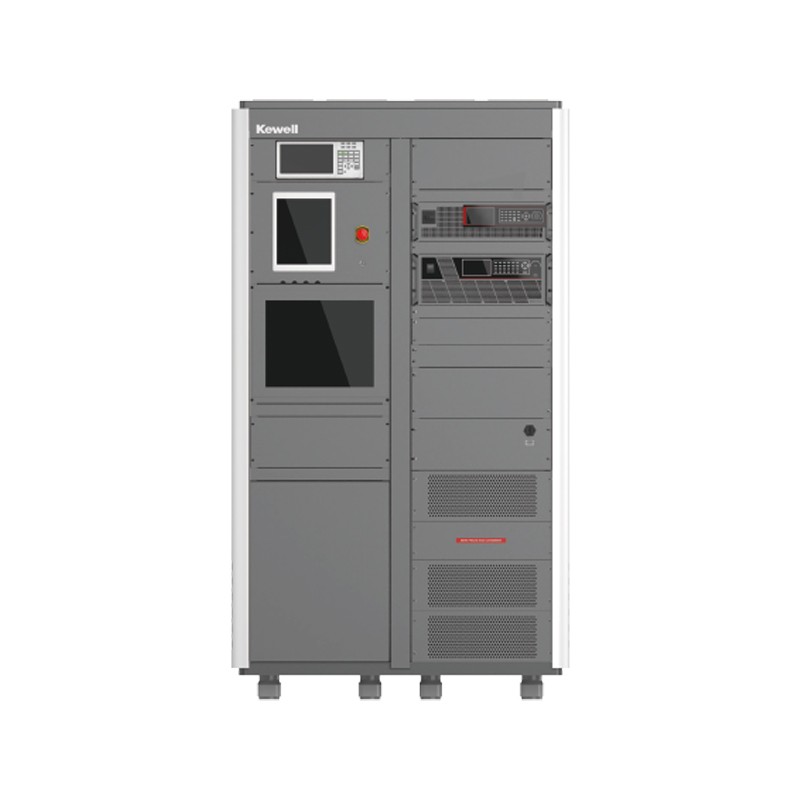

直流充电模块测试系统TS8031型

直流充电模块测试系统TS8031型

型号:

TS8031

产品介绍

TS8031系列直流充电模块测试系统

直流充电模块测试系统是一款针对直流充电桩模块的测试系统平台。测试系统由交流源载系统、直流双向源载系统、以及测试系统柜等组成，以国标为测试依据，采用自主开发的测试系统软件实现对直流充电模块的电性能、保护功能、精度、以及定制化功能的测试。

TS8031系列产品特点

GB/T 18487.1-2015 电动汽车传导充电系统第1部分：通用要求

GB/T 20234.1-2015 电动汽车传导充电用连接装置第1部分：通用要求

GB/T 20234.3-2015 电动汽车传导充电用连接装置第3部分：直流充电接口

GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议

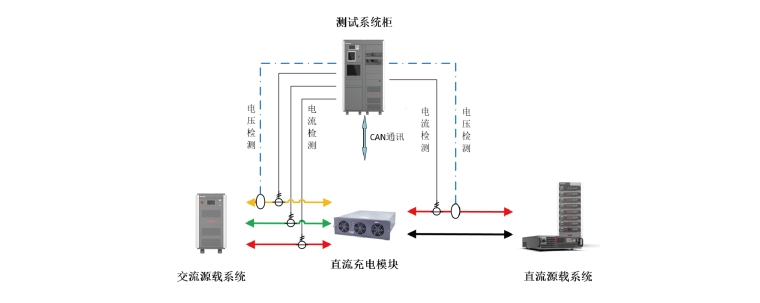

系统架构

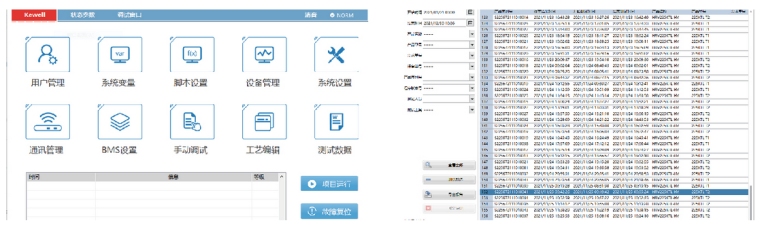

产品界面


TS8031系列技术参数

型号	TS8031系列
主要组件	规格参数	功能
交流源载系统	输出功率:39.6kVA/32kW 电压范围:0-345V (L-N) 颉定电流:60A rms 输出频率:30-80Hz 输出相数:3φ4W 输出功能:CV/CC/CR/CP 负载功率因数调整:0.4～1.0	具备单相输出、三相同步/独立输出具备频率可设，相位独立可设可编辑过欠压、过欠频工步测试可选配谐波叠加测试功能具备电子负载功能，可满足功率因数设定
直流双向源载系统 (对规格配置)	输出功率:21kW 输出电流:120A 电压范围:0-750Vdc	可实现同规格并机扩容满足直流充电模块充放电测试需求具备CC/CV/CR/CP功能能量回馈型，实现测试平台高效节能可搭配优质的纹波测试解决方案
	输出功率:15kW 输出电流:40A 电压范围:0-1500Vdc
	输出功率:30kW 输出电流:40A 电压范围:0-2000Vdc
测试系统柜	内置工控机、显示器、仪器仪表(包括功率计、示波器、探头等)、通讯单元等	满足直流充电摸块的通讯和充放电测试控制同时配置仪器仪表，满足性能、保护等功能测试
