电池模拟器JNBI2010R
产品介绍

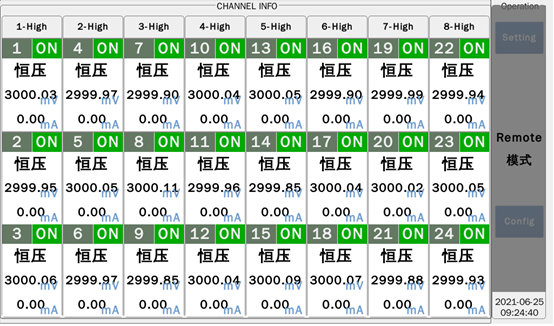

产品详情 JNBI2010R 电池模拟器 武汉精能电子推出的 “ JNBI2010R系列超高精度多通道电池模拟器”，19寸3U机箱单机容纳多达24个通道，且各通道间相互隔离，支持多通道串联，通道间开关同步性好(最大时延<0.1mS)。机框可搭配电阻矩阵板卡，继电器板卡，BMS测试类多种板卡…JNBI2010R编程软件具有多通道批量操作功能，各通道可分别显示数据及曲线图表，提供数据分析与报表功能，操作简洁、灵活易用。 产品特点 24通道能实现恒流功能 JNBI2010R系列可实现恒流充电、恒流放电功能，可以对电池进行循环充放电测试，及电池的SOC进行模拟测试。 电源性能指标高，电源动态性能好 JNBI2010R系列电压精度<0.3mV ,电源动态恢复时间<0.1mS 大尺寸LCD高清显示屏 JNBI2010R系列采用7英寸LCD高清显示屏，显示每个通道的电源信息，实时监控，直观清晰，专业化操作界面配合旋钮按键设计，且提供以LAN和RS485、CAN与计算机和其他设备进行通讯，使JNBI2010R系列超高精度多通道电池模拟器操作更加灵活便捷。

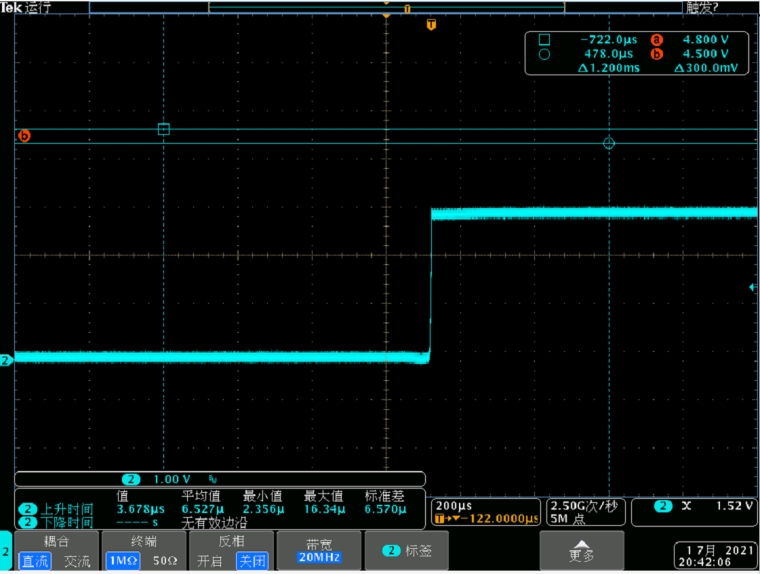

核心优势 JNBI2010R系列电池模拟器 电压输出精度为0.3mV 分辨率达10μV/0.01μA 电流采样达0.1uA 通道之前同步性<0.1uS 电压动态性能优（调整恢复时间<30uS) 电压可实时调节，波形平滑，无过冲 精度计量所认证 技术参数 | 电芯模拟板卡 | 机型 | B11030 | B11030-H | NB12010R | NB12010R-H | 通道数 | 16 | 16 | 24 | 24 | 电压 | 0-5V | 0-5V | 0-6V | 0-6V | 电流 | -3A～3A | -3A～3A | -1A～1A | -1A～1A | 功率 | 15W | 15W | 6W | 6W | 性能指标 | 电压输出精度 | 1mV | 1mV | 0.3mV | 1mV | 电压输出分辨率 | 0.1mV | 0.1mV | 0.01mV | 0.05mV | 电流显示精度 | 1mA/1uA | 1mA/1uA | 1mA/1uA | 1mA/1uA | 电流显示分辨率 | 0.1mA/0.1uA | 0.1mA/0.1uA | 0.01mA/0.01uA | 0.01mA/0.01uA | 通道机同步性 | <1ms | <1mS | <1ms | <1mS | 通道间隔离电压 | >1000V | >1000V | >1000V | >1000V | 功能 | 保护功能 | OVP、OCP | OVP、OCP | OVP、OCP | OVP、OCP | 主动均衡 | 支持 | 支持 | 支持 | 支持 | 远端反馈 | 支持 | 支持 | 支持 | 支持 | 可申连通道数 | 200 | 200 | 200 | 200 |
设备 | 项目 | 参数 | 备注 | 总压板卡 | 电压输入范围 | 12V | 有两种电源规格的输入 | 电压输出范围 | 30V-80V(12V输入) | | 电压输出设定分辨率 | 20mV | 用16位DA，看实际情况 | 电压榆出设定精度 | ±0.25%FS(±200mV) | 25℃±5℃ | 电压回采精度 | ±0.25%FS(±200mV) | 25℃±5℃ | 电压回果分辨率 | 10mV | | 电流翰出范围 | 0～0.5A | | 电流回采精度( mA 档） | ±(0.2%RD+0.2%FS)@(0～0.5A) | 25℃±5℃ | 电流回采精度(uA 档〕 | ±(0.2%RD÷0.2%FS)@( 0～1mA ) | 25℃±5℃ | 电流回采分辨率 | mA档位1mA ( 1mA～0.5A) uA档位1uA (1uA - 1mA ) | mA uA分档处理，根据电流被动切档 | 通道间隔离电压 | ≥1000V | 安规要求 | 通道数 | 1CH/PCS | | 电压远端补偿 | 不具备 | | 保护功能 | 具备输出过流保护和过压保护 | | 数字量板卡 | 输入通遒数 | 8 | | 输入电压范围 | 0～12V | | 撷率识别范围 | 0～1MHz | 信号最小脉宽1μs | 占空比识别范围 | 0%～100% | | 占空比识别精度 | 1%@(0～10KHz) | | 输出通道数 | 8 | | 输出电压范围 | 0～12V | | 输出频率范围 | 0～1MHz | | 占空比调节范围 | 0%～100% | | 占空比调节精度 | 1%(0～10KHz) | | 通道间隔离电压 | 1000V Dc | | 模拟量 输出板卡 | | 12V电压输出通道 | | 输出通道数 | 10 | | 输出电压范围 | 0～12V | | 电压设定精度 | ±0.5%FS | | 电压回读精度 | ±0.5%FS | | 输出电流范围 | 0-20mA | |
设备 | 项目 参数 | 备注 | 模拟量输出板卡 | 100mV电压输出通道 | 输出通道数 | 1 | | 输出电压范围 | -100mV～100mV | | 电压设定精度 | ±0.5%FS | | 电压回读精度 | ±0.5%FS | | 输出电流范围 | 0～20mA | | 电流输出通道 | 输出通道数 | 2 | | 输出电流范围 | -200mA-200mA | 阻性负载 | 电流设定精度 | ±0.05%FS | -1mA-1mA范围内，不保证电流设定精度 满足要求，只保证回读精度满足要求. | 电流回读精度 | ±0.05%FS | 输出电压范围 | -5V～5V | | 程控电阻板卡 | 电阻可调范围 | 100Ω-10MΩ | | 电阻调节步进 | 10Ω | | 电阻精度 | ±0.5% | | 通道数 | 8 | 可扩展 | 最大输入电压 | 30V DC | | 最大输入电流 | 10mA | 功率不超过1/16W | 开、短路功能 | 具备 | | R-T表导入 | 具备 | 单台模拟器支持导入10种不同的R-T表〔表格 大小不超过10kB)，表格果式需和客户确定. | 指令响应时间 | ≤10ms | | 通道间及跨机同步时间 | ≤10ms | | 继电器板卡 | 通道数 | 32 | | 触点最大电压 | 30VDC /125VAC | | 触点最大电流 | 1A | | 继电器类型 | 双刀双掷 | | 继电器寿命 | >10e5次@(30VDC1A) | |
| |
