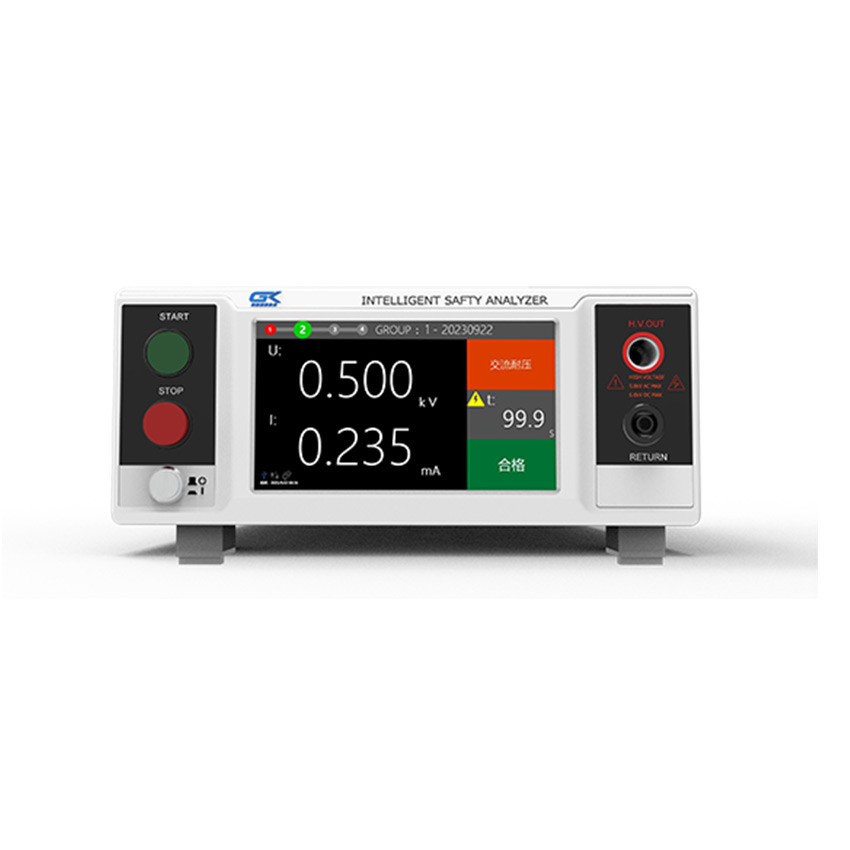

BIN130 耐压绝缘测试仪
BIN100系列交直流耐压绝缘分析仪，涵盖交流耐压、直流耐压、绝缘电阻、电弧侦测、开路侦测等功能于一体，整机尺寸为2U/半宽，深度约300mm,小巧轻便，精准高效，可靠稳定，接口丰富。
产品特点
整机采用高频电力电子变换拓扑结构，输出稳定，**轻巧；
交流耐压量程5kV/12mA，输出容量60VA
绝缘电阻测量范围6000V/50GΩ
内置符合IEC60601/GB9706.1标准要求速升+缓升测试功能；
内置100测试组，每组支持50步；
开短路侦测功能：支持OSC交流输出侦测模式；
电弧侦测功能：内置基于波形识别的电弧侦测功能，国际**，抗干扰，准确度高
用户权限设置：内置密码功能区分不同等级用户

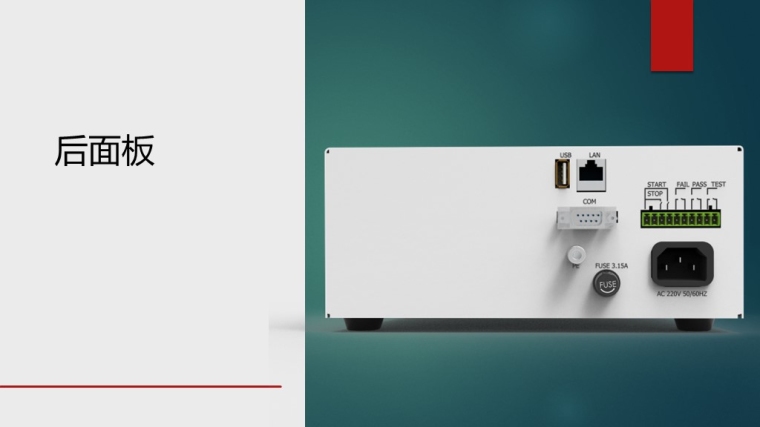

外配接口：标配RS232、PLC/HANDLER等接口。
防触电保护功能：内置漏电保护功能，响应速度uS级别；
快速测试：测试步间延时<50mS
支持插卡扩展：BIN220-8S支持直接插卡扩展多通道串行扫描等；
选配信息化功能:增加BIN107信息化模块，支持内部数据存储、数据导出、MES对接、条码扫描枪、U盘存储等功能；
技术参数
交流耐压测试
额定输出容量
60VA
交流电压输出上限Umax
5000V
交流电压输出下限 Umin
100V
交流电压输出/测量
范围：（Umin～ Umax）V ，分辨力：1V
误差：±（2%×设定值+5V）
输出频率
50Hz / 60Hz，精度：±0.1Hz
输出调整度
±（2%×设定值+5V），空载到满载
波形失真度
正弦波，＜2%（阻性负载）
交流电流测量上限 Imax
12mA
交流电流测量准确度
范围：0.010～3.500,3.00～Imax，分辨力：0.001/0.01mA，误差：±（2%×读数值+5 个字）
缓升与缓降时间
范围：0，（0.1～999.9）s，分辨力：0.1s
持续时间
范围：0，（0.5 ～999.9）s，分辨力：0.1s，误差：±（2% ×设定值+1 个字）
电弧侦测
1 ～9 (9 最灵敏)，0 表示关电弧功能
电流补偿
0.000～Imax，总电流+补偿电流＜Imax，自动
直流耐压测试
额定输出
6kVDC/5mA
直流电压输出
范围：（100 ～ 6000）VDC，分辨率：1V，误差：±（2%×设定值+5V）
直流电压测量
范围：（0.100 ～ 6.000）kV DC，分辨率：1V，误差：±2%×读数值+5 个字)
输出纹波
<5%（6kV/1mA 阻性负载）
±（1%×设定值+2V），空载到满载
直流电流测量
范围：0.0～350.0/300～3500μA/3.00～ 5mA，分辨力：0.1/1μA/0.01mA，
误差：± (2%×读数值+5 个字)
缓升时间
范围：0，（0.4 ～999.9）s，0 为关，
范围：0，（0.5～999.9）s，0 为无限长，分辨力：0.1s，误差：± 1% ×设定值+1 个字
（0 ～200.0）μA，自动
自动放电
有
绝缘电阻测试
绝缘电阻电压上限Umax
6000V
绝缘电阻电压下限Umin
直流电压输出/测量
范围：（Umin～ Umax） DC，分辨率：1V，误差：±（2%×设定值+5V）
绝缘电阻测试上限 Rmax
50G Ω
电阻上下限设置
范围：1.0MΩ～Rmax，上限包含无上限设定
绝缘电阻测量
范围：0.100MΩ～Rmax，分辨力：0.001MΩ /0.01MΩ /0.1MΩ /0.001GΩ /0.01GΩ
误差：100V～499V： 0.100MΩ～2.000GΩ，±（5%×读数值+2 字）
500V～Umax：0.100MΩ～999.9MΩ，±（2%×读数值+2 字）
1.000GΩ～9.999GΩ：±（5%×读数值+2 字）
10.00GΩ～Rmax：±（15%×读数值+2 字）
范围：0，（0.1 ～999.9）s，0 为关，
延判时间
系统一般规格
安装位置
室内，海拔不高于 2000 米
使用环境
温度
0～40℃
湿度
40℃，（20～90）%RH
存储环境
－10～50℃
50℃，90%RH，24h
输入电源
AC，220V±10%，50Hz±5%，10A
功耗
空载
小于 20W
满载
小于 80W
外型尺寸（mm）
215(W)x 88(H)x 315(D)
重量
约 5.3kg
