三相电参数仪8904F2

型号:	8904F2
产地:	北京
仪器产地:	国产试验机

产品介绍

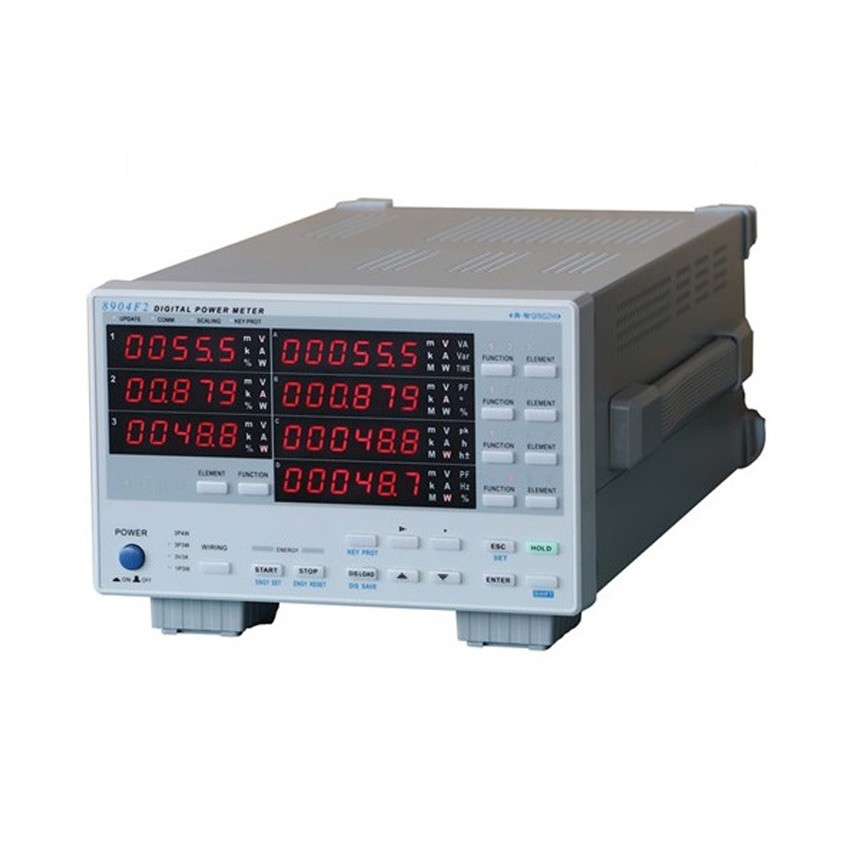

8904F2 三相电参数仪

8902F2/8904F2三相电参数测量仪,数字功率计不但可以测量每个输入单元的单相测量功能，也可以测量由多个输入单元组成的接线组的测量功能(Σ功能)。

测量功能

电压

测量功能(符号)

面板指示器

亮灯

含义

按输入单元测量

按接线组测量

即Σ功能

电压的交流值

√

电流

测量功能(符号)

面板指示器

亮灯

含义

按输入单元测量

按接线组测量

即Σ功能

电流的交流值

√

功率

测量功能(符号)	面板指示器亮灯	含义	按输入单元测量	按接线组测量即Σ功能
P	w	有功功率	√	√
S	VA	视在功率	√	√
Q	var	无功功率	√	√
λ	PF	功率因数	√	√
Φ	°	相位差	√	√

频率

测量功能(符号)

面板指示器

亮灯

含义

仅测量输入单元1的电压频率、

电流频率

VHz

电压频率

√

AHz

电流功率

√

电能(瓦时)(8904F2特有)

测量功能(符号)	面板指示器亮灯	含义	按输入单元测量	按接线组测量即Σ功能
Time	Time	积分时间	√	×
WP	Wh	正、负瓦时总和	√	√
WP±	Wh±	正瓦时或负瓦时	√	√

测量精度指标（仅测量45～65Hz工频范围信号）

满足误差要求的条件

温度:23±5℃
湿度:30～75%RH
输入波形:正弦波
共模电压:0V
倍率设置:设置为关闭OFF
预热30分钟后

参数	测量范围	误差
8902F2/8904F2
电压U	9.0～600.0V	被测信号：45 Hz≤f≤65 Hz时，被测信号<(量程10%)时，误差：±(读数的0.40% +量程的0.10%) 被测信号≥(量程10%)时，误差：±(读数的0.16% +量程的0.04%)
电流I	0.020～40.000A
有功功率P	电压量程*电流量程	被测信号：45 Hz≤f≤65 Hz时，额定电压380V时，当功率因数PF=1.0时，误差：±(读数的0.16% +量程的0.04%) 当功率因数PF=0.5时，误差：±(读数的0.80% +量程的0.20%)
功率因数PF	0.10～1.00	被测信号：45 Hz≤f≤65 Hz时，误差：±0.01
电压频率UF	45.00-65.00Hz	计数方式，电压(或电流)值为U(或I)，电压(或电流)量程为UR(或IR)。当U(或I)≥(UR(或IR)10%)时，误差0.1％读数；当U(或I)≥(UR(或IR)5%)并且<(UR(或IR)10%)时，误差0.2％读数；当U(或I) <(UR(或IR)5%)时，由于信号过小，频率数据仅作参考。
电流频率IF	45.00-65.00Hz
以下功能仅针对8904F2
电能E	0～999999 MWh /0～-99999 MWh	被测信号：45 Hz≤f≤65 Hz时，额定电压380V 当功率因数PF=1.0时，误差：±(读数的0.16% +量程的0.04%) 当功率因数PF=0.5时，误差：±(读数的0.80% +量程的0.20%)
积分时间T	99999h	±2秒/小时

仪表技术指标

测试仪以数值形式表示的性能指标均在规定的容差范围之内。在开机后的30分钟和2个完整数据采集周期内，测试仪满足规定的准确度。性能指标以一年校准周期为基础。

仪表量程

常规量程

其他特制量程

电压量程UN

9.0V～600.0V（45-65HZ的交流电压工频信号）

以产品上的

量程标识为准

电流量程IN

0.02A～40.00A（45-65HZ的交流电流工频信号）

其它技术指标

信号输入及阻抗	电压电流均为浮置输入，电压输入阻抗约0.60MΩ、电流输入阻抗约4mΩ。
测量信号最大峰值	电压电流均为最大量程的1.6倍。
采样速率	8000次/s，采样周期约125μS，24位，电压、电流同时采样。
校零方式	开机自动校零
线路滤波	固定为2kHz
数据更新	数据计算周期0.05秒～1秒可设。
显示方式	7个窗口LED显示。
整机功耗	<10VA。
仪表重量	约3.5 kg。
仪表外形最大尺寸	宽×高×深（213×132×379）。
仪表开孔尺寸	宽×高（208x127）。
工作环境
温度	(0～40)℃；
湿度	(20%～75%)RH；
大气压力	(86～106)kPa
仪表工作电源	AC 100V～240V 50/60Hz 无较重的振动及电磁干扰
