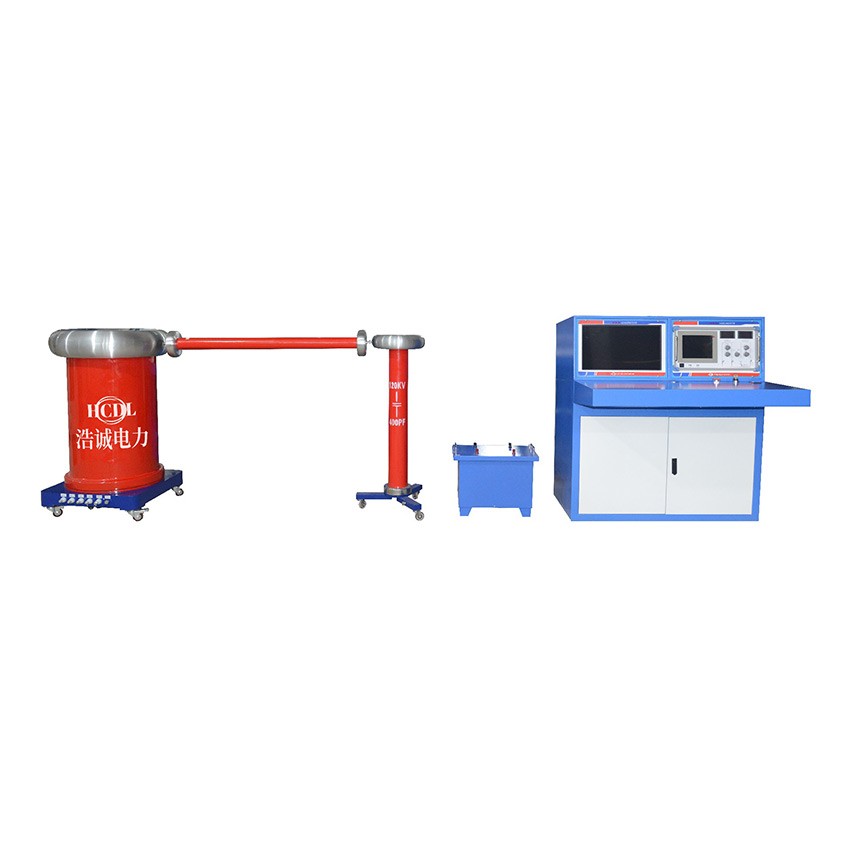

| 型号 | HCDL8500 |
控制台 | 电源输入：AC220V（10KVA及以下）/380V（15KVA及以上）±10% 容 量：10KVA—500KVA 输入电流：45--1350A 输出电压：0—250--630V 输出电流：0-40-850A 电压测量精度：0.5% 电流测量精度：0.5% |
| 局放仪 | 可测试品的电容量范围6PF—250µF 检测灵敏度 |
放大器频带 | 低端：10KHZ、20KHZ、40KHZ任选 高端：80KHZ、200KHZ、300KHZ任选 |
| 放大器增益调节 | 粗调六档，档间增益20±1db；细调范围≥20db |
时间窗 | 窗宽：可调范围15゜～150゜ 窗位置：每窗可旋转0゜～170゜ 两个时间窗可分别开或同时开 |
放电量表 | 指针式表头：对数刻度1-10-100误差＜±5%（以满刻度计） 线性刻度0-100 误差＜±5%（以满刻度计） 数字表头：以31/2LED数字显示 误差＜±5%（以满刻度计） |
椭圆时基 | 频率50HZ、100HZ、150HZ、200HZ、400HZ 椭圆旋转：以30゜为一档，可作120゜旋转。 显示方式：椭圆——直线 |
试验电压表 | 量程：0-100KV（可扩展） 显示：31/2数字电压表指示 精度：优于±5%（以满刻度计） 内、外零标功能 |
无局放工频试验变压器 | 额定容量：10--500KVA 原边额定电压：200-600V 原边额定电流：50-850A 副边输出电压：100-500KV 副边额定电流：100-1000mA 空载电流：5% 波形畸变率：≤3% 测量绕组电压：100-500V 测量电压比：1:1000 过压能力：在110%UH时间60S下过电压不造成试验变压器绝缘损坏，此时波形畸变率≤5% 绝缘水平：低压端工频耐5KV/min 介质损耗：≤0.5% 局部放电量：100%UH下小于5PC，80%UH下小于3PC |
耦合电容器 | 额定电压：100-500KV 电容量：500-1000PF 分压比：1000:1 介质损耗：<0.2% 测量精度：≤±1% |
隔离滤波变压器 | 输入电压：200-600V±10% 输出电压：200-600V±10% 额定容量：10-500KVA 空载损耗：≤5% 阻抗电压：≤5% 阻尼电阻功率：20-10000W 衰减特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB |
