Z132 非接触式自动翼型检测仪

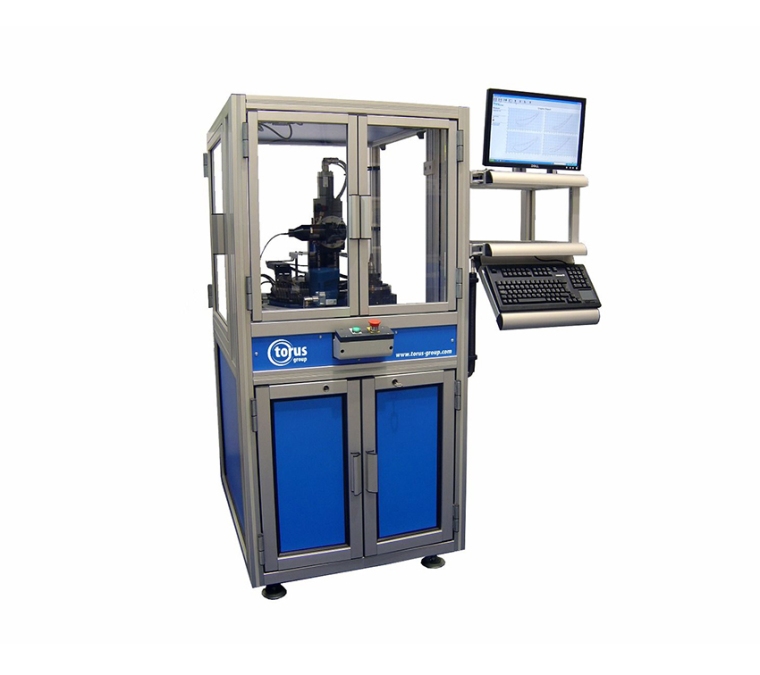

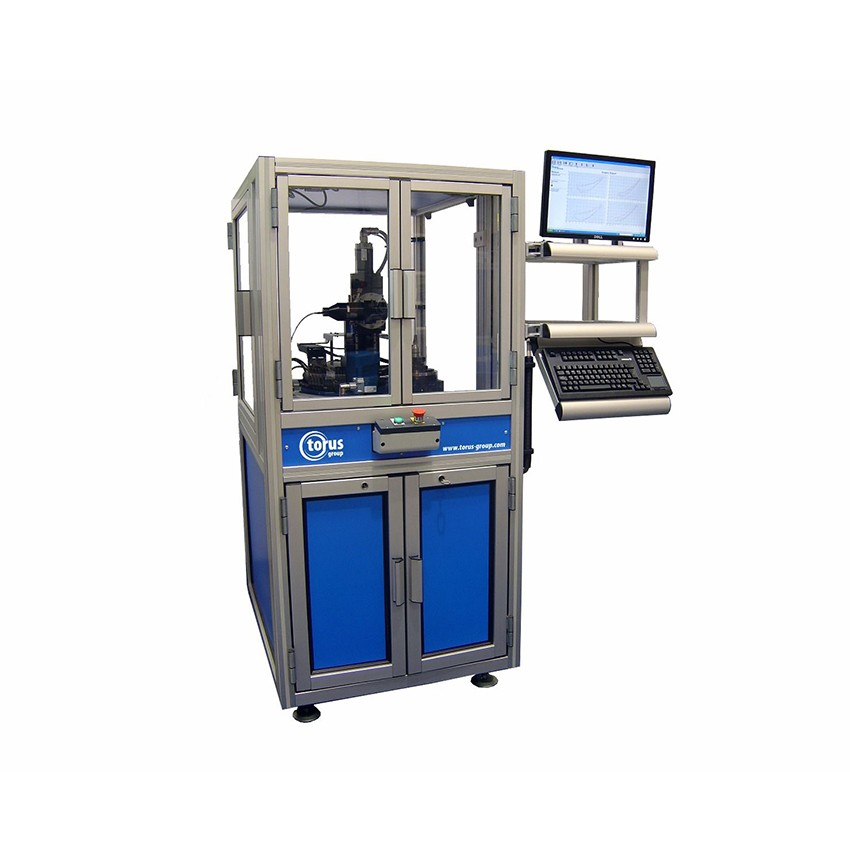

Torus Z132 非接触式自动翼型检测仪由工业物理旗下专业测试品牌Torus提供，采用先进的共聚焦技术，能够快速非接触检测涡轮和压缩机叶片。该系统可以作为手动加载测量仪或自动机器人加载单元提供。

测量原理

多透镜光学系统将多色白光聚焦到目标表面上。透镜排列使白光通过控制色差分散成单色光。每个波长通过工厂校准分配一个特定的目标距离。只有精确聚焦在目标上的波长被用于测量。从表面反射的光通过共聚焦光阑传递到光谱仪，光谱仪检测并处理光谱变化。

这一独特的测量原理使得位移和距离能够以高精度和极高的空间分辨率进行测量。漫反射和镜面反射表面均可在无需表面准备的情况下进行测量。

测量特性

• 前缘

• 后缘

• 翼型厚度差异

• 弦宽

• 轮廓至堆叠轴

• 轮廓至 CAD 叠加

Torus Z132 非接触式自动机翼检测仪是整个航空航天工业的理想选择，可用于涡轮机和压缩机叶片的非接触式检查。

软件

组件被加载到测量仪外壳内的特定工具中。在轮廓测量前，传感器头移动到指定的基准边缘（客户指定）以确定其位置，自动消除部件在工具中的位置误差。然后， 通过旋转翼型并在叶片长度上预定位置沿扫描轴移动传感器来进行翼型的截面轮廓测量。

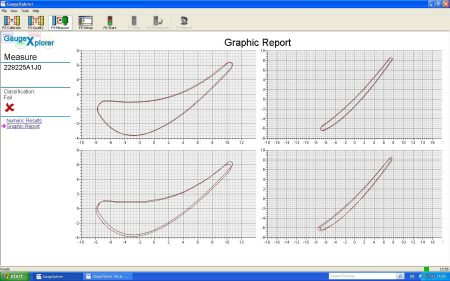

从共聚焦传感器和光学编码器收集的数据由 Torus 的专用计量软件 GaugeXplorer 处理，数据显示为图形、数字和模拟形式，便于操作员解释。

GaugeXplorer 专为易用性而设计，从操作员设置到新组件程序生成，通常接受过基本培训的人员可以在不到 15 分钟内完成新组件的编程。

功能和优点

• 手动或机器人加载

• 非接触共聚焦技术

• 强大的测量和统计软件

• 快速数据采集和处理

• 图形/数字显示

• 专有网络

• 三个截面轮廓的典型循环时间为 1 分钟 20 秒
