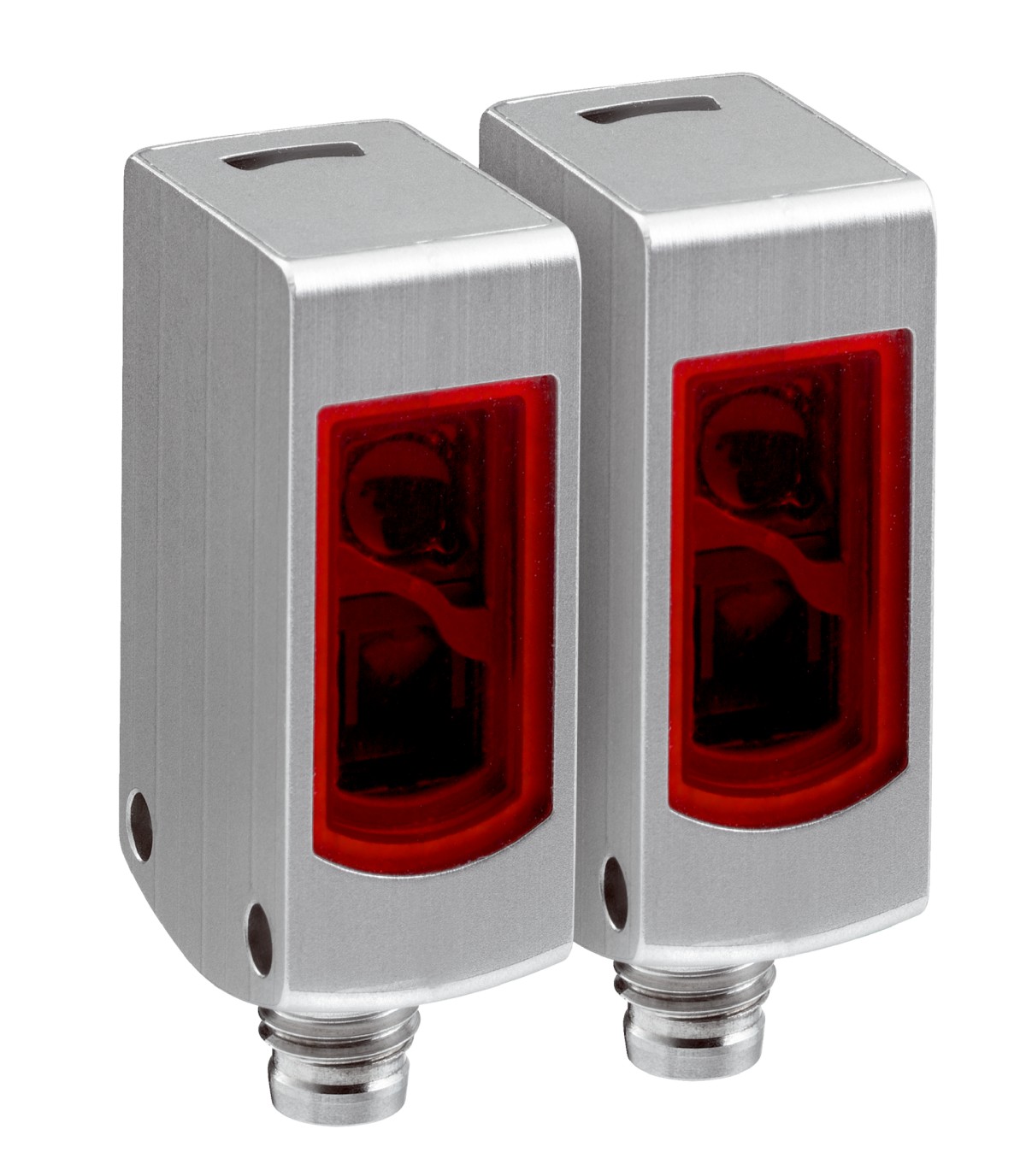

光电传感器WSE4SC-3P3430VA00

型号:	WSE4SC-3P3430VA00
货号:	1097831
品牌:	SICK

索取资料及报价

产品介绍

European conformity (CE) ECOLAB cULus Regulatory Compliance Mark (RCM) UK Conformity Assessed (UKCA)

产品特点

工作原理

对射式光电传感器

最大开关距离

0 m ... 5 m

感应距离

0 m ... 4.5 m

发射光束
光源	PinPoint-LED ¹⁾
光源种类	可见红光
光斑尺寸（距离）	Ø 50 mm (2 m)

LED 特征值
轴长	650 nm

特殊应用

卫生和潮湿环境

零件订货号

2058707 WS4S-3D3430V 2058709 WE4S-3F3430V

外壳样式

冲洗

针脚 2 配置

运行备用显示, 外部输入端, 示教功能输入端, 检测输出端, 逻辑输出端, 运行备用报警输出

¹⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

安全技术参数

MTTF_D	693 年
DC_avg	0 %
T_M（持续运行时间）	20 年

通讯接口

IO-Link	✔ , IO-Link V1.1
VendorID	26
DeviceID HEX	0x8001E8
DeviceID DEC	8389096

电气参数

工作电压 U_B

10 V DC ... 30 V DC ¹⁾

残余纹波

< 5 V_ss ²⁾

防护等级

III

数字输出
类型	PNP ³⁾
开关类型	暗通
输出电流 I_max.	≤ 100 mA
响应时间	< 0.5 ms ⁴⁾
重复精度（响应时间）	150 µs ⁵⁾
开关频率	1,000 Hz ⁶⁾

保护电路

A ⁷⁾

B ⁸⁾

C ⁹⁾

Q 的响应时间/针脚 2

300 µs ... 450 µs ⁴⁾ ⁵⁾

Q 的开关频率/针脚 2

1,000 Hz ¹⁰⁾

测试输入端发射器关闭

TE 根据 0 V

¹⁾ 限值，反极性保护在具备短路保护的电路中运行时：最大 8 A.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 引脚 4：该数字输出不得与其他输出连接.

⁴⁾ 信号传输时间（电阻负载时）.

⁵⁾ 若通过软件完成配置，则适用于针脚 2 的 Q \.

⁶⁾ 亮暗对比度为 1:1 时.

⁷⁾ A = U_V 接口（已采取反极性保护措施）.

⁸⁾ B = 具有反极性保护的输入端和输出端.

⁹⁾ C = 抑制干扰脉冲.

¹⁰⁾ 明暗比 1:1，若通过软件完成配置，则适用于针脚 2 的 Q \.

机械参数

设计构造

方形

结构型式详细信息

纤薄

尺寸(宽 x 高 x 深)

15.25 mm x 49.2 mm x 22.2 mm

接口

带插头的电缆，M12，4 针 ¹⁾ ²⁾

接口详细信息
电缆长度 (L)	150 mm ²⁾

材料
外壳	金属, V4A (1.4404，316L) 不锈钢
前镜	塑料, PMMA
电缆	塑料, PVC

重量

60 g

¹⁾ 最大拧紧力矩：0.7 Nm.

²⁾ 低于 0℃ 时导线不能发生形变.

环境参数

外壳防护等级	IP66 IP67 IP68 IP69K
运行环境温度	–30 ℃ ... +70 ℃ ¹⁾
仓库环境温度	–30 ℃ ... +75 ℃
UL 文件编号	NRKH.E181493 & NRKH7.E181493

¹⁾ At UV ≤ 24 V and IA < 30 mA.

Smart Task

Smart Task 名称

基本逻辑

逻辑功能

直接

与

或

窗口

滞后

计时器功能

已停止

开启延迟

关闭延迟

关闭延迟和开启延迟

脉冲（单次）

逆变器

是

开关频率

SIO Direct: 1000 Hz

SIO Logic: 1000 Hz

IOL: 900 Hz

响应时间

SIO Direct: 300 µs ... 450 µs ¹⁾

SIO Logic: 500 µs ... 600 µs ²⁾

IOL: 500 µs ... 900 µs ³⁾

重复精度

SIO Direct: 150 µs ¹⁾

SIO Logic: 150 µs ²⁾

IOL: 400 µs ³⁾

开关信号
Q_L1 的切换信号	开关量输出
Q_L2 的切换信号	开关量输出

¹⁾ SIO 直接：标准 I / O 模式中，没有 IO-Link 通信，并不使用传感器内部逻辑或时间参数（设定为 “直接” / “无效”）。.

²⁾ SIO 的逻辑：在无 IO-Link 通信标准的 I / O 模式的传感器操作。利用传感器内部逻辑或时间参数，更多的自动化功能。.

³⁾ JOL：整体使用 IO-Link 通信，并使用传感器内部逻辑或时间参数以及自动化功能参数。.

诊断

设备状态	是
运行备用	是

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
ECOLAB 证书	✔
cULus 认证	✔
光生物安全性 (DIN EN 62471) 证书	✔

分类

ECLASS 5.0	27270901
ECLASS 5.1.4	27270901
ECLASS 6.0	27270901
ECLASS 6.2	27270901
ECLASS 7.0	27270901
ECLASS 8.0	27270901
ECLASS 8.1	27270901
ECLASS 9.0	27270901
ECLASS 10.0	27270901
ECLASS 11.0	27270901
ECLASS 12.0	27270901
ETIM 5.0	EC002716
ETIM 6.0	EC002716
ETIM 7.0	EC002716
ETIM 8.0	EC002716
UNSPSC 16.0901	39121528
