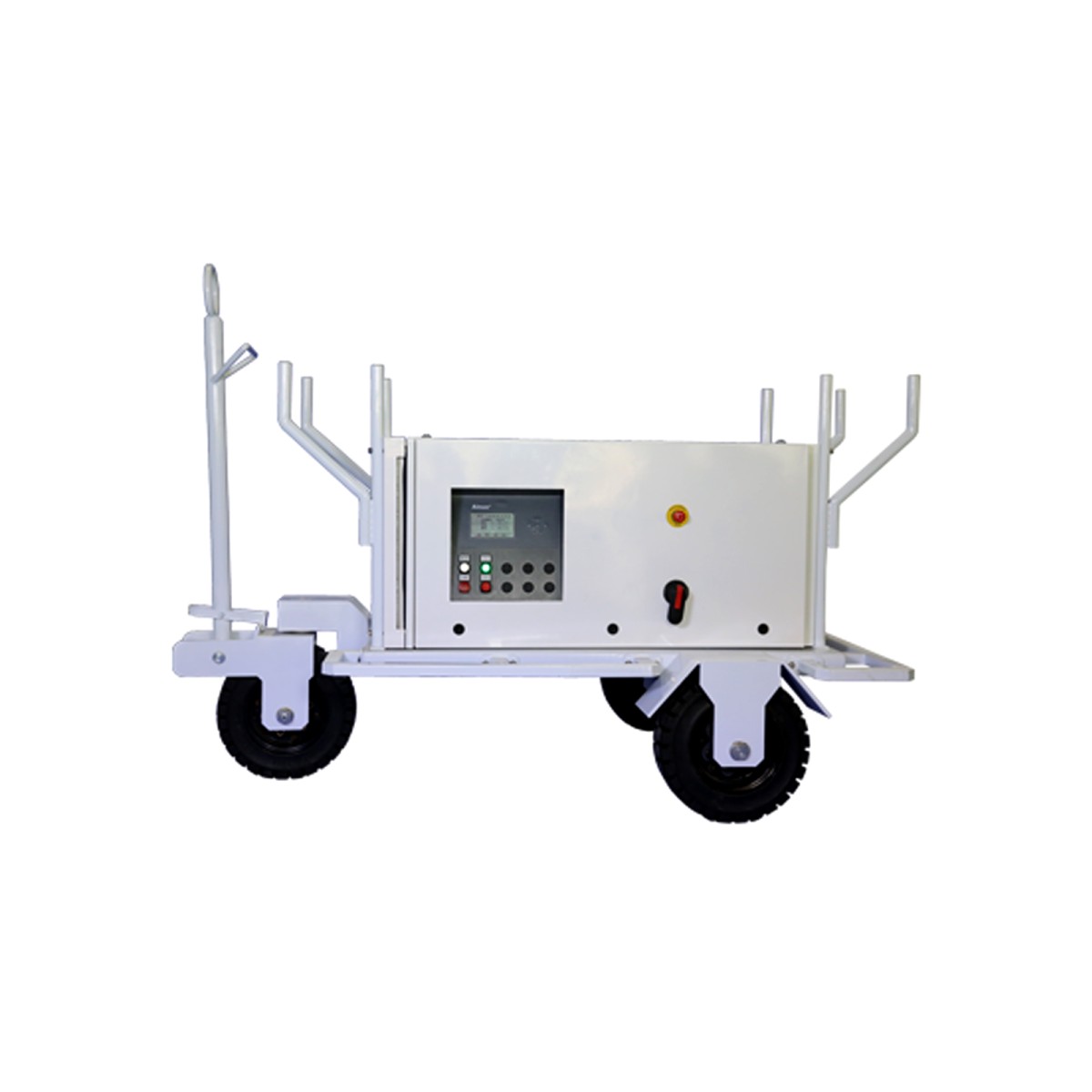

270V飞机地面静变电源AN52730

型号:

AN52730

产品介绍

AN52730系列直流飞机地面静变电源输出270V直流电压，功率达90kW，主要针对四代机设计，保证四代机地面供电维护、维修及起动，另外还可用于附件维修。该电源采用大屏幕液晶显示，外观精美，控制方面采用FPGA实现三相直流变换技术及十二脉冲整流技术，具有波形质量高，动态响应速度快，过载能力强，对电网污染小等特点，结构设计优化，可靠性高，机动性强，并且具备宽（-40～+60℃）工作温度范围，防护等级达IP55，完全满足室外使用需求，是一款具备良好性能的飞机地面电源。

性能特点：

采用FPGA数字化控制，基于PWM控制实现三相直流变换，动静态性能高；
整机单功率模组实现90kW输出，可靠性高；
拖车式体积小，重量轻，机动性强；
新型十二脉冲整流技术，输入功率因数>0.96；输入电流谐波含量低;
过载能力强，承受150%过载持续5s
具备“黑匣子”功能，方便维修；
大屏幕液晶显示，界面简洁，操作方便；
工作温度：-40～+60℃，防护等级：IP55。

技术参数

产品型号		AN52730
输入	相数	三相三线+PE
	电压	380V/400V±15%
	频率	45～63Hz
	功率因数	>96%（满载）
	冲击电流	无，具备软启动功能
输出	额定电流	330A
	额定电压	270V
	输出电压范围	230V～310V
	电压设置精度	<0.5%
	Vrms	1000mV
	Vpp	4000mV
	过载	125%持续300s；150%持续5s
	总效率	0.9
	待机功耗	<50W（风机停止）
保护		输入过欠电压保护，输入相序保护；关键单元过热保护；电源内部各供电电源监视；输出过欠压（参照GJB572A标准）；输出过载保护，输出短路保护。
环境	工作温度	-40℃～+60℃
	相对湿度	10%～100%（不凝露）
	噪音等级	<65dB（A)，通常为60dB(A)
	防护等级	IP55（室外操作）
使用寿命	使用寿命	>25年
	平均故障间隔时间(MTBF)	逆变部分> 25000小时通风部分>100000小时
	平均修复时间（MTTR）	<20分钟
尺寸重量	立式尺寸 W×H×D(mm)	540×1215×625
	立式重量(Kg)	250
	拖车式尺寸 W×H×D(mm)	1985×1385×1090
	拖车式重量(Kg)	400
备注		技术指标均为环境温度25℃±5℃条件下测得；
