型号

ANFC015S

ANFC020S

ANFC030S

ANFC045S

ANFC060S

ANFC090S

ANFC120S

电源容量

15kVA

20kVA

30kVA

45kVA

60kVA

90kVA

120kVA

输入

电压，频率

三相四线+PE；相电压220V±33V，线电压380V±57V；频率50/60Hz±3Hz

交流输出

电压

单相两线；自动档：(低档)1.0～150.0V，(高档)150.1～300.0V；高档锁定：1.0～300.0V

频率

45.0～65.0Hz，100Hz、120Hz、200Hz、240Hz

额定电流

110V

136.3A

181.8A

272.7A

409.1A

545.4A

818.2A

1090.9A

220V

68.2A

90.9A

136.3A

204.5A

272.7A

409.1A

545.4A

测量精度

电压

分辨力：0.1V；精度：0.2%×读数值+0.2%×满量程值

频率

分辨力：0.1Hz；精度：0.05%

电流

分辨力：0.1A/1A，精度：0.3%×读数值+0.3%×满量程值

功率

分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值

频率稳定度

≤0.02%

电压失真度

线性负载：THD＜1%

瞬态恢复时间

20ms

电压波峰系数

1.41±0.1

源电压效应

≤1%

负载效应

≤1%

过载能力

105%＜输出≤110% 15秒关断输出；110%＜输出≤200% 5秒关断输出；

200%＜输出≤300% 2秒关断输出；300%＜输出 立即关断输出。

保护装置

IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、

输出过压、输出欠压、输出过流、输出过载、输出短路

功能

在线调节功能

可在线调节输出电压、输出频率（45.0～65.0Hz）

记忆功能

掉电记忆功能，可记忆上次输出模式及参数；7组快捷组

线路压降补偿

0.000～0.500欧

通讯控制接口

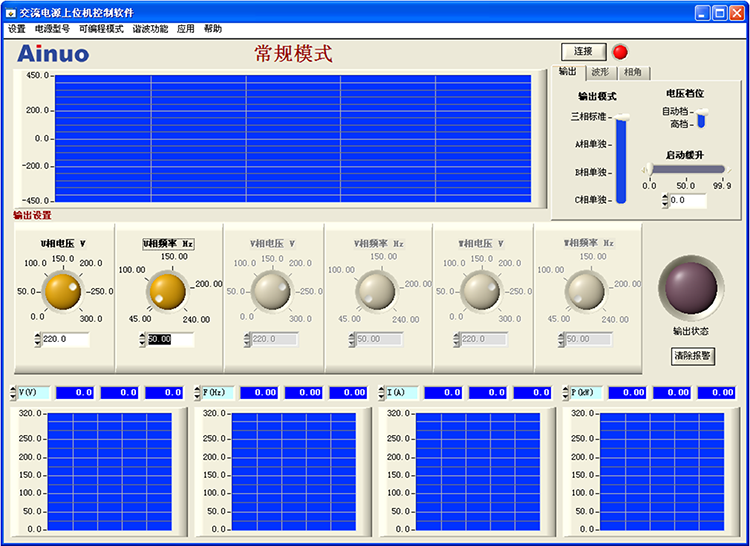

标配RS232；选配RS485、GPIB、Ethernet、模拟控制口

环境

温度、湿度

0～40℃；20～90%RH

外形尺寸W×H×D(mm)

600×1130×1018

700×1330×1218

800×1768×1418

重量(Kg)

175

190

250

370

500

560

970
