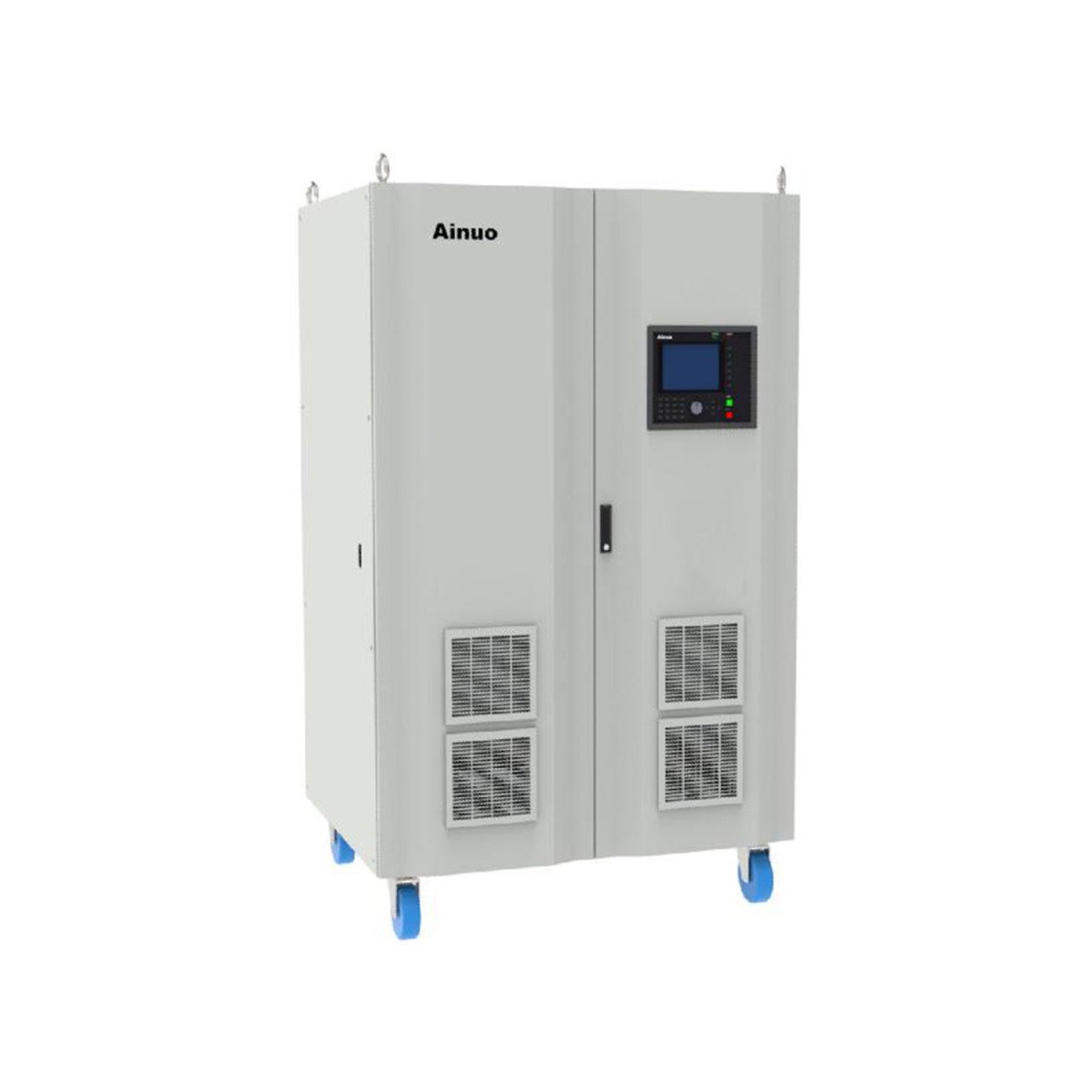

型号 | ANGS015T | ANGS030T | ANGS045T | ANGS060T | ANGS090T | ANGS120T | ANGS180T | ANGS240T |
电源容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 180kVA | 240kVA |
交流输入 | 相数 | 三相四线+PE |
电压 | 相电压：220V±33V，线电压：380V±57V |
频率 | 50/60Hz±3Hz |
交流输出 | 相数 | 三相四线 |
模式 | 三相标准模式、三相不平衡模式 |
电压 | 相电压：0.0～300.0V |
频率 | 45.00～65.00Hz |
额定电流 | 220V | 22.7A | 45.4A | 68.2A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A |
设定精度 | 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值 |
频率 | 分辨力：0.01Hz，精度：0.05% |
测量精度 | 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值 |
频率 | 分辨力：0.01Hz，精度：0.05% |
电流 | 分辨力：0.1A/1A，精度：0.3%×读数值+0.3%×满量程值 |
功率 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值 |
频率稳定度 | ≤0.02% |
电压失真度 | 线性负载：THD＜1% |
瞬态恢复时间 | 20ms |
三相相位差 | 三相标准模式：120°±2° |
三相不平衡模式：0.0°～359.9°，0.1°可调 |
相电压波峰系数 | 1.41±0.1 |
源电压效应 | ≤1% |
负载效应 | ≤1% |
过载能力 | 105%＜输出≤110% 15秒关断输出 ；110%＜输出≤200% 5秒关断输出； 200%＜输出≤300% 2秒关断输出 ；300%＜输出 立即关断输出。 |
抗冲击能力 | 可承受3倍额定电流持续2S |
保护装置 | IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、 输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路、母线防回灌 |
效率 | ＞86% |
功能 | 显示与启动 | 8寸LCD显示，分辨率：800*600；启动缓升0.0～99.9秒 |
输出波形 | 正弦波、谐波(叠加2～40次谐波) |
编程功能 | 低（零）电压穿越模式 | 具备，最小反应时间20ms |
阶梯模式 | 9999阶梯 |
步阶模式 | 100步999999循环 |
渐变模式 | 100步999999循环 |
在线调节功能 | 常规模式下，可在线调节输出电压、输出频率，可在线切换波形 |
记忆与快捷组 | 掉电记忆功能，可记忆上次输出模式及参数；常规模式10组，谐波10组 |
线路压降补偿 | 0.000～0.500欧 |
通讯接口 | RS232（标配)、RS485（选配)、GPIB（选配)、Ethernet（选配)、翻转信号（标配） |
远程控制 | 模拟控制口（选配) |
直流 | 电压 | 实际直流母线电压输出 |
电流 | 16A | 33A | 49A | 65A | 98A | 131A | 196A | 262A |
环境 | 温度 | 0～40℃ |
湿度 | 20～90%RH |
外形尺寸W×H×D(mm) | 1000×1990×800 | 1200×1990×800 | 1200×1990×1000 |
重量(Kg) | 310 | 360 | 500 | 620 | 810 | 1060 | 1350 | 1520 |
