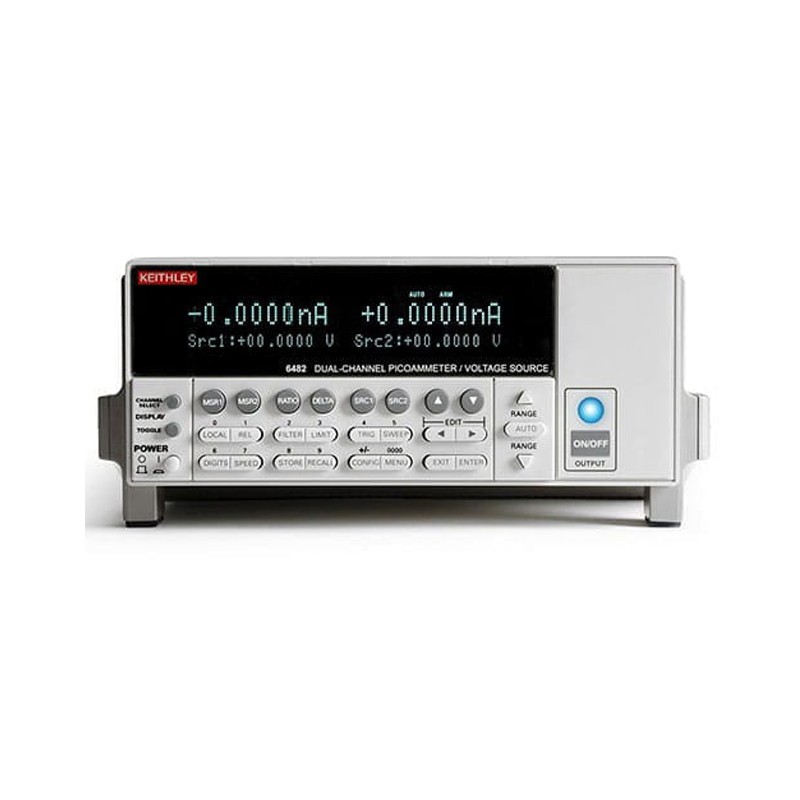

6482 双通道皮安表/电压源

6482型双通道皮安表/电压源提供两个 独立的皮安表/电压源通道，适合需要双通 道测量的多种低电平测量应用。该产品在 测量能力已被证明的吉时利6485型5位半皮 安表的基础上，提高了测量分辨率，增加 了一个**测量通道以及两个独立的30V电 压偏置源。

由于具有双通道测量能力，6482型双 通道皮安表/电压源成为一个强大的测量 工具，适合分析多通道器件，监控材料中 多个位置的电流，并立即记录来自多传感 器的数据。双通道能力更容易实现控制和 数据聚集。更高的通道密度增加了受限空 间内的仪器数量（和通道）。

产品主要特点:

双通道6位半测量能力

双±30V偏置电源

测量电流高达20mA

测量电流分辨率1fA

0–10V模拟输出用于高分辨率 测量反馈

支持装配工艺、最终测试、部件 binning和技术规范

每通道具3000点缓存，支持测试 完成后数据发送

触发连接，用于器件进仓与扫描 测试操作

IEEE-488与RS-232接口

应用

制造元器件测试

双二极管测试

半导体器件测试

多引脚器件测试

离子束监测

电子显微镜

可编程限幅和滤波器

与吉时利绝大部分仪器一样，对于6482型双通道皮安表/电压源的电流和电压 极限限幅，可以进行编程，以确保关键点（如测试开始）期间的器件保护。这些仪 器还提供均值与中值滤波器，可以用于将数据存储在缓存中。

比率测量或σ测量

6482型双通道皮安表/电压源可以在两个完全隔离的通道之间提供比例测量或 σ测量。通过前面板或GPIB接口可以接入这些功能。对于包括多个探头的测试设 置，这个功能支持目标控制能力。

扩展测试和测量灵活性的特点

按比例的电压模拟输出。此输出允许6482型皮安表将测量结果发送至数字多用 表（DMM）、数据采集板、示波器或长图记录仪等设备。

• 220V过载保护。高负载保护和坚固设计能让6482型皮安表耐受过量溢出。

• 一键式前面板设计。按一次按钮就能轻松配置功能，无需复杂的功能菜单。

• 内建触发链路接口。触发链路接口简化了6482型皮安表与其它仪器及电压源的 同步。此接口在单个连接器上结合了6种单独可选的触发线路，以实现轻松、 直接地控制系统中的全部仪器。

• RS-232和IEEE-488接口。这些接口能轻松将6482型皮安表集成进自动测试和测 量系统中。

• 显示on/off开关。对于光敏器件的研究，如测量光电二极管的暗电流，可以关 闭前面板显示，以防引入光线而导致测量结果准确性大幅降低。

• REL和LOG功能。6482型皮安表能针对基线值进行相对读数，或者显示测量电流 绝对值的对数。

• 后面板三同轴输入。三同轴输入确保好的噪声保护。其包括的Triax-BNC适 配器，允许在不太介意噪声的现场部署便宜易用的BNC电缆。

双通道皮安表/电压源 6482 技术参数
