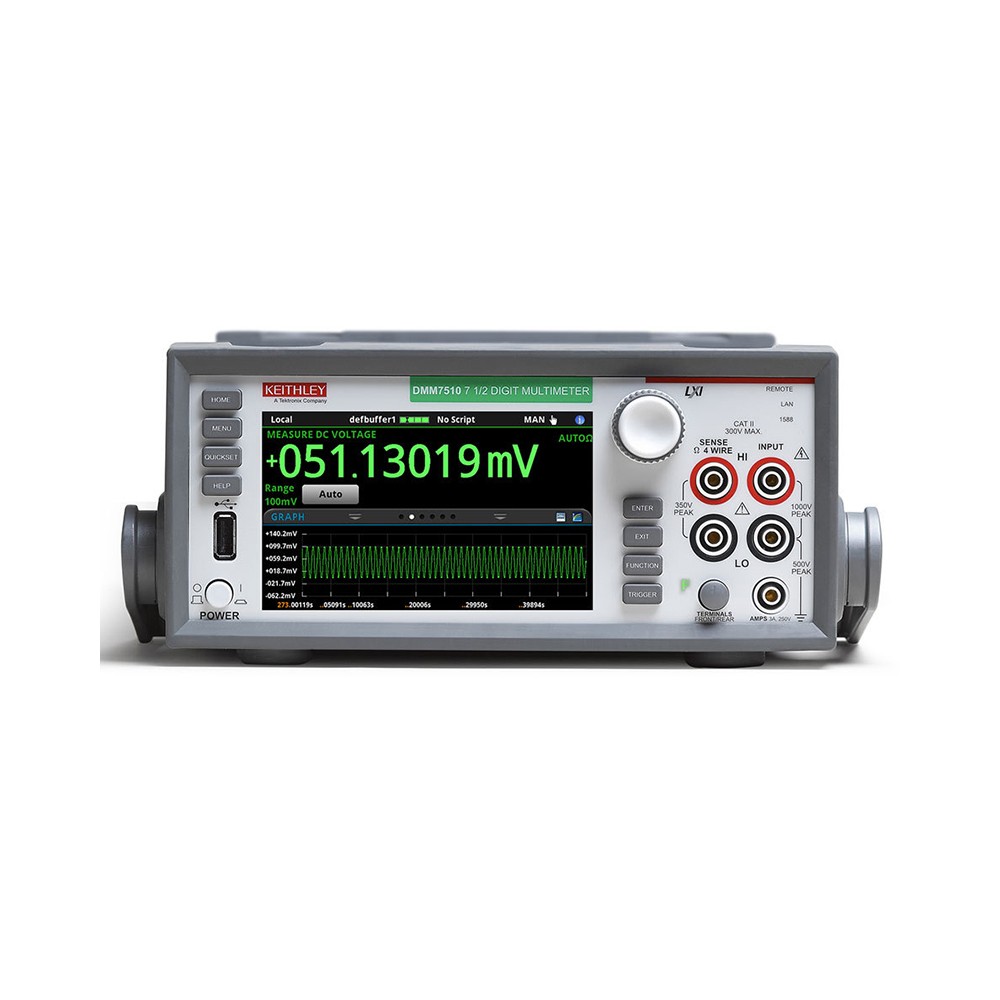

DMM7510 集高精度、高分辨率数字万用表 (DMM)、图形触摸屏显示器和高速、高分辨率数字化器于一身，是**款图形采样万用表。 其具有 pA 灵敏度和 1M 个样点/秒的采样率，能准确测量超低睡眠模式电流和传输无线设备的漏电流。

DMM7510 产品特点

• 高精度万用表，具有3位半至7位半分辨率

• 1年直流电压基本准确度为14 PPM

• 100mV、1Ω和10μA量程提供低电平信号测量所需的灵敏度

• 进行高精度低电阻测量，具有偏移补偿电阻、4线和干电路功率

• 通过1MS/s数字化仪捕捉和显示波形或瞬态事件

• 更大的内存缓冲器；以标准模式存储1100万个读数或以压缩模式存储2750万个读数

• 自动校准特性实现温度和时间漂移最小化，从而提高精度和稳定性

• 通过5英寸高分辨率触摸屏界面可以显示更多

• 通过前面板的USB存储端口可以快速保存读数和屏幕图像

• 多个连接选项：GPIB, USB, 与LXI兼容的LAN接口

• 2年规范允许更长的校准周期

DMM7510 功能特色

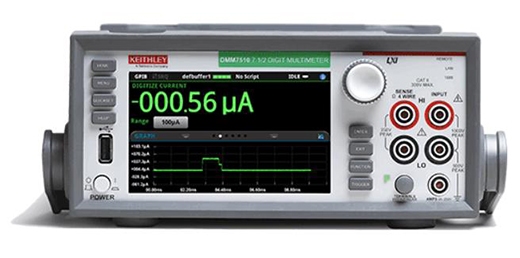

		适用于 IOT 产品漏电流消费分析的宽泛动态范围 DMM7510 的数字化器可以测量所有 IoT 设备操作状态下的漏电流。 结合利用高分辨率、高速数字化器的灵敏快速电流测量，捕获 µA 睡眠模式电流和高达 1A 的传输电流。 特点 以高达 1M 个样点/秒的速度采样漏电流波形 通过数字化器的 18 位分辨率在 5 个倍频程中进行采样

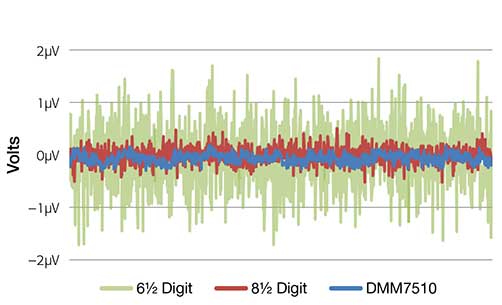

出色的精度，低噪声，让用户满怀信心 DMM7510 具有低噪声输入级和 32 位 A-D 转换器，体现了 Keithley 的低电平测量专长，能提供通常只有计量级仪器才有的直流精度。 特点 14 ppm 1 年直流电压精度 60 ppm 1 年直流电流精度 24 ppm 1 年电阻精度 内部自动校准功能
		可高度灵敏地测量低频信号 高灵敏度可让 DMM7510 测量非常低的电压、电流和电阻，并检测微小变化和信号漂移。 特点 直流电压灵敏度：10 nV 电流灵敏度：1 pA 电阻灵敏度：0.1 µΩ

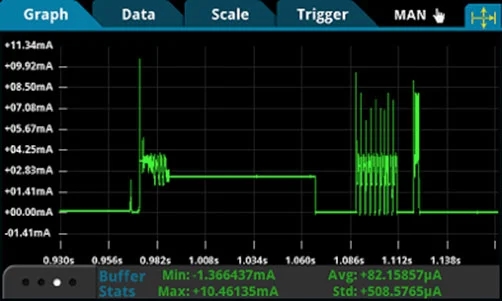

捕获和存储超过 2700 万个读数 轻松捕获复杂的波形曲线，研究长期稳定性，或记录环境和使用寿命测试数据。 DMM7510 的大容量内存缓冲器可实现您的设备的完整配置文件的大量读数存储。 特点 标准模式存储：1100 万个读数 压缩模式存储：2750 万个读数 所有读数都带有时间标记

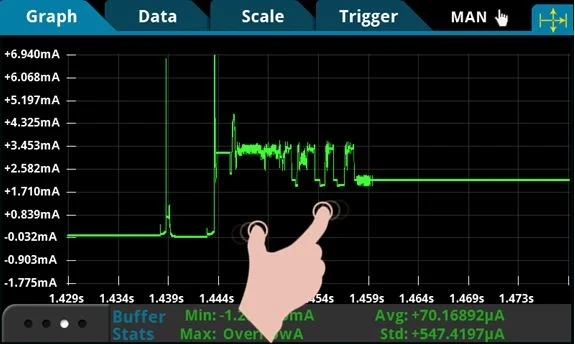

		对测量结果进行观察、互动和探索 使用图形触摸屏显示器可视化和研究每一个波形。 对于更深入的分析，通过缩放轻松扩展和放大视图。
意外发生。 确保您受到保护。 我们拥有业内独具优势的意外损坏保护的计划。 是的，其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。 使用我们的“全面呵护计划”降低意外维修或更换成本。 观看视频或单击下方了解详情。

DMM7510 产品应用

测量和可视化超低漏电流

低功率组件和设备变得越来越高效。 低功率便携式产品的微控制器 (MCU) 和其他组件的睡眠模式漏电流可能只有几十纳安。 整个产品的睡眠模式状态漏电流可能为几微安。 DMM7510 能以 1 pA 分辨率和 0.375 nA 容限测量 1 µA 睡眠电流。

• 增强精度模式下的 1pA 电流灵敏度

• 60ppm 读数 + 9ppm 范围 1 年精度（100µA、1mA 和 10mA 范围）

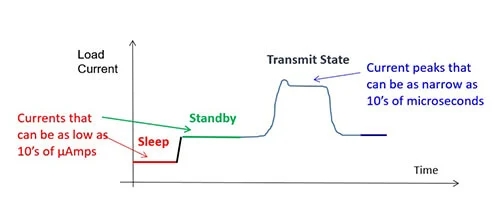

测量所有操作状态中的漏电流

DMM7510 具有的范围和采样速率，使其能捕获设备（包括低功率便携式 IoT 设备）所有操作状态中的负载电流，从睡眠模式到射频传输期间负载电流突发脉冲。

• 高达 1M 个样点/秒的采样速度

• 2750 万读取存储

• 多种触发选项，包括模拟电平、斜率、窗口和数字外部触发器

确定设备功耗

利用 DMM7510 的广泛内存和波形显示，可以从捕获漏电流曲线轻松确定设备功耗。 使用水平和垂直光标，可以计算出平均电流，利用此值则可以确定设备的功耗。

缩短测试时间

利用 DMM7510 的测试脚本处理嵌入式脚本能力，将 DMM7510 变为智能控制器。 DMM7510 具有内置智能，可执行控制程序和控制其他 Keithley 产品。 使用 DMM7510 和 DMM7510 控制的其他仪器，消除大量 PC 通信，这可以帮您节省时间。 这会显著缩短测试执行时间。

• 测试脚本可以将 DMM7510 转变为一台专门的测量仪器

附件 描述

1754安全通用测试导线套件

4299-8单台固定式机架安装套件，适用于 2U 图形显示仪器

4299-9双台固定机架安装套件，适用于 2U 图形显示仪器

58044 端子测试导线组

5805KELVIN 探头，0.9 米（3 英尺）

5806KELVIN 夹式导线

5808低成本单针 KELVIN 探头组

7007-1屏蔽式 GPIB 电缆，1 米（3.2 英尺）

8501-1触发链路电缆 W/DIN CON

8503.6 针 M/F 迷你 DIN EXT 电缆

CA-18-1CABLE, DUAL BANANA TO DUAL BANANA, 60 INCHES LONG

KPCI-488LPA低矮型 IEEE-488 接口板

KUSB-488BIEEE-488.2 USB-GPIB 接口适配器
