2460 数字源表

2460型大电流数字源表®源测量单元（SMU）仪器为 您带来先进的Touch, Test, Invent®（触摸、测试、发明） 技术。它采用创新的图形用户界面(GUI)和电容触摸屏技 术，不仅使测试直觉，而且实现学习曲线最小化，帮助工 程师和科学家更迅速学习、更聪明工作、更容易发明。 2460型仪器具有7A直流和脉冲电流能力，已为高功率材 料、器件和模块特性分析和测试而优化，如碳化硅 (SiC)、 氮化镓(GaN)、DC-DC转换器、功率MOSFET、太阳电池 和面板、LED与照明系统、电化学电池与电池组，等等。 这些新的能力加上吉时利数十年开发高精密、高精度源测 量单元（SMU）仪器的专长，使得2460型仪器成为未来 实验室和机架大电流应用的重要仪器。

主要特性：

在一个紧凑仪器内集成了分析仪、 曲线追踪仪和I-V系统等多种能力， 成本更低

动态范围宽，105V, 7A DC/7A 脉冲, 100W（最大值）

5英寸、高分辨率、电容触摸屏图 形用户界面(GUI)

基本测量准确度0.012%，6位半 数字分辨率

源和阱(4象限)操作

4个“Quickset”模式，用于快速设 置和测量

背景敏感的帮助功能

前面板输入香蕉插孔；后面板集 体输入螺丝连接

2460 SCPI与TSP®脚本编程模式

前面板USB 2.0存储器I/O端口， 用于传输数据、测试脚本或测试 配置

更迅速学习、更聪明工作、更容易发明

2460型仪器采用5英寸、全彩色、高分辨率触摸屏，支持直观操作，帮助 操作人员迅速熟悉仪器，优化整体速度和生产率。基于光标的简单菜单结构， 使测试配置所需步骤减少50%，而且省去软键仪器普遍使用的繁琐的多层菜单 结构。内建的背景敏感的帮助功能，支持直观操作，并把浏览单独菜单的需求 降为最少。这些特性以及2460型仪器的多功能性，简化了其在基础测量和先进 测量应用中的操作，无论用户是否具有使用源测量单元（SMU）仪器的工作经验。

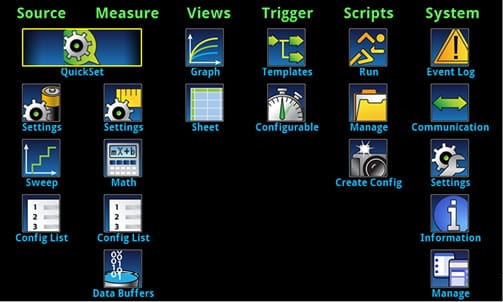

2460型仪器主界面

2460型仪器基于光标的菜单结构，可以帮助 新用户迅速和自信地配置测试。

一体化源测量单元（SMU）仪器

2460型仪器基于获奖的第四代 源测量单元（SMU）平台，并充分 利用已被证明的吉时利大电流源测 量单元（SMU）仪器（包括2420、 2425和2440型仪器）的能力。该仪 器可提供高度灵活的4象限电压和电 流源/负载，适合高精密电压和电流 测量。这款一体化源测量单元（SMU） 仪器可以用作：

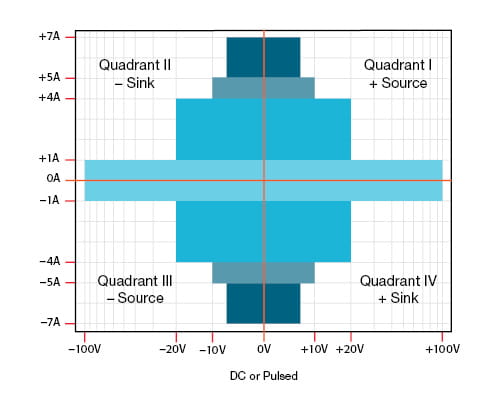

2460型仪器功率包络

高精密电源，具有V和I回读功能

真正的电流源

数字多用表(数字电压计、数字电 流计、电阻计和功率计，具有6位 半分辨率)

高精度电子负载

触发控制器
