高压差分探头TMDP0200-THDP0200-THDP0100-P5200A-P5202A-P5205A-P5210A

型号:	TMDP0200-THDP0200-THDP0100-P5200A-P5202A-P5205A-P5210A
配件产地:	国产配件

索取资料及报价

产品介绍

产品详情

泰克提供广泛的高压探测解决方案组合，使用户能够安全准确地进行浮动测量。

THDP0100 和 P5210A 具有泰克***差分动态范围功能，允许用户安全地测量高达 ±6000 V 的电压。THDP0100 支持高达 100 MHz 的带宽和在 1/1000 增益下高达 2500 V/ns 的转换速率。这些探头配有两种尺寸的钩形尖端，并具有超量程视觉和听觉指示器，当它们超出探头的线性范围时会警告用户。

THDP0200 和 P5205A 是有源差分探头，能够安全地测量高达 ±1500 V 的差分电压。这些探头在 IGBT 电路（例如电机驱动器和电源转换器）中进行测量时非常有效。THDP0200 在 1/250 增益下支持高达 200 MHz 的带宽和高达 275 V/ns 的转换速率。

TMDP0200 和 P5202A 专为差分要求高达 ±750 V 的中压应用而设计。这些探头具有较低的衰减范围并提供更好的信噪比。

P5200A 可与任何示波器一起使用，使用户能够在示波器接地的情况下安全地测量浮动电路。P5200A 有源差分探头将浮动信号转换为低压接地参考信号，可以在任何接地参考示波器上安全、轻松地显示这些信号。

为了安全操作，请勿将 P5200A 高压差分探头与具有浮动输入（隔离输入）的示波器一起使用，例如 Tektronix TPS2000 和 THS3000 系列示波器。P5200A 高压差分探头需要示波器或其他具有接地输入端的测量仪器。

特性和优点

带宽高达200 MHz
高达6000 V 差分电压（直流+ 峰值交流）
高达2300 V 共模电压(RMS)
超范围指示器
通过安全认证
可切换衰减
可切换带宽限制

应用

浮动测量
开关电源设计
电机驱动设计
电子镇流器设计
CRT 显示器设计
电力转换器的设计和维修
电源设备评估

连通性

BNC 接口（P5200A 探头）
TekVPI ®接口（TMDP 和 THDP 系列探头）
TekProbe®接口（P5202A、P5205A 和 P5210A 系列探头）

连接选项

TMDP 和 THDP 系列探头配备 TekVPI ®接口，允许示波器和探头之间进行智能通信。按下探头菜单按钮将在示波器显示屏上启动探头控制菜单，提供对所有相关探头设置和控制的访问。这些探头设计用于在 TekVPI ®示波器上运行，无需 TPA-BNC 适配器。

P52xxA 系列探头配备泰克 TekProbe ®接口，可将刻度信息传送至示波器。当与 1103 TekProbe ®电源一起使用时，可以直接连接到配置有 TekProbe ®接口的示波器或任何示波器。

型号概览

带有 TekVPI® 接口的探头

型号	TMDP0200	THDP0200	THDP0100
衰减	25X / 250X	50X / 500X	100X / 1000X
差分电压	250X: ±750 V 25X: ±75 V	500X: ±1500 V 50X: ±150 V	1000X: ±6000 V 100X: ±600 V
共模电压	±750 V	±1500 V	±6000 V
最大输入对地电压	550 V CAT I 300 V CAT III	1000 V CAT II 600 V CAT III	2300 V CAT I 1000 V CAT III
带宽	200 MHz	200 MHz	100 MHz
上升时间	<1.8 ns	<1.8 ns	<3.5 ns
转换率	<275 V/ns at 1/250 gain	<650 V/ns at 1/500 gain	<2500 V/ns at 1/1000 gain
探头尖端的输入阻抗	5 MΩ \|\|<2 pF	10 MΩ \|\|<2 pF	40 MΩ \|\|<2.5 pF
典型共模抑制比	DC: > -80 dB 100 kHz: > -60 dB 3.2 MHz: > -30 dB 100 MHz: > -26 dB	DC: > -80 dB 100 kHz: > -60 dB 3.2 MHz: > -30 dB 100 MHz: > -26 dB	DC: > -80 dB 100 kHz: > -60 dB 3.2 MHz: > -30 dB 100 MHz: > -26 dB
电缆长度	1.5 m	1.5 m	1.5 m

ProbesTek探针：带有 BNC 和 TekProbe® 接口的探头

型号	P5200A	P5202A	P5205A	P5210A
衰减	50X / 500X	20X / 200X	50X / 500X	100X / 1000X
差分电压	500X: ±1300 V 50X: ±130 V	200X: ±640 V 20X: ±64 V	500X: ±1300 V 50X: ±130 V	1000X: ±5600 V 100X: ±560 V
共模电压	±1300 V	±640 V	±1300 V	±5600 V
最大输入对地电压	1000 V CAT II	450 V CAT l 300 V CAT ll	1000 V CAT II	2300 V CAT l 1000 V CAT III
带宽	50 MHz	100 MHz	100 MHz	50 MHz
差分输入阻抗	10 MΩ \|\| 2 pF	5 MΩ \|\| 2 pF	10 MΩ \|\| 2 pF	40 MΩ \|\| 2.5 pF
每个输入和地之间的输入阻抗	5 MΩ \|\| 4 pF	2.5 MΩ \|\| 4 pF	5 MΩ \|\| 4 pF	20 MΩ \|\| 5 pF
典型共模抑制比	DC: >80 dB 100 kHz: >60 dB 3.2 MHz: >30 dB 50 MHz: >26 dB	DC: >80 dB 100 kHz: >60 dB 3.2 MHz: >40 dB 50 MHz: >30 dB
电缆长度	1.8 m

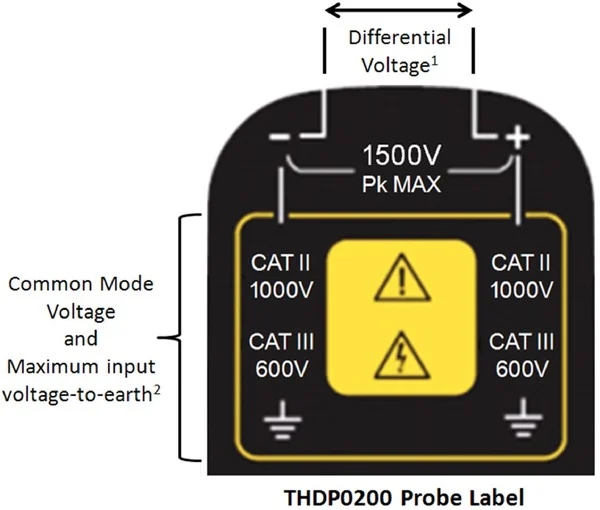

THDP0200 探头标签

1. 差分电压是探头 (+) 和 (-) 输入引线之间的最大可测量范围。超出这些限制，输出可能会被裁剪。

2. 最大共模电压和最大输入对地电压 (RMS) 是每条输入引线 (+/-) 可以接地的最大电压。

订购信息

标准配件

P5200A、P5202A 和 P5205A

描述	包含数量	重新订购部件号
钩夹	1套红黑钩夹	AC280-FL
钳夹	1 套红色和黑色钳形夹	AC283-FL
鳄鱼夹	1 套红色和黑色鳄鱼夹	AC285-FL
延长线	1套红黑延长线	196-3523-00

TMDP0200 和 THDP0200

描述	包含数量	重新订购部件号
钩夹	2个	AC280-FL
钳夹	2个	AC283-FL
鳄鱼夹	2个	AC285-FL
延长线	2个	196-3523-00
测试线	2个	TP175 1个
探头架	1个	TPH1000

THDP0100 和 P5210A

描述	包含数量	重新订购套件部件号
探针提示	2个	020-3070-00
大钩夹	2个
小钩夹	2个

探头及附件降额表

与 P52xxA 系列探头一起使用时相对于地的共模

附件

描述

TMDP0200 / P5202A

450 V CAT I

300 V CAT II

THDP0200 / P5200A / P5205A

1000 V CAT II

600 V CAT III

THDP0100 / P5210A

2300 V CAT I

1000 V CAT III

196-3523-00

2 根加长线（1.5 米）

2,300 V CAT I

1,000 V CAT III

标配

450 V CAT I

300 V CAT II

标配

1,000 V CAT II

600 V CAT III

标配

2,300 V CAT I

1,000 V CAT III

AC280-FL

2 个钩夹

1,000 V CAT III

600 V CAT IV

标配

450 V CAT I

300 V CAT II

标配

1,000 V CAT II

600 V CAT III

可选

1,000 V CAT I

1,000 V CAT III

AC283-FL

2 个钳夹

1,000 V CAT III

600 V CAT IV

标配

450 V CAT I

300 V CAT II

标配

1,000 V CAT II

600 V CAT III

可选

1,000 V CAT I

1,000 V CAT III

AC285-FL

2 个鳄鱼夹

1,000 V CAT III

600 V CAT IV

标配

450 V CAT I

300 V CAT II

标配

1,000 V CAT II

600 V CAT III

可选

1,000 V CAT I

1,000 V CAT III

020-3070-00

钩夹套件

2,300 V CAT I

1,000 V CAT II

可选

450 V CAT I

300 V CAT II

可选

1,000 V CAT II

600 V CAT II

标配

2,300 V CAT I

1,000 V CAT II

TP175-FL

2 根测试线

1,000 V CAT III

600 V CAT IV

标配 (TMDP0200)

550 V CAT I

300 V CAT III

标配 (THDP0200)

1,000 V CAT II

600 V CAT III

选配

2,300 V CAT I

1,000 V CAT III

美国泰克（Tektronix）公司
