差分探头P6248/P6247/P6246

型号:	P6248/P6247/P6246
配件产地:	国产配件

索取资料及报价

产品介绍

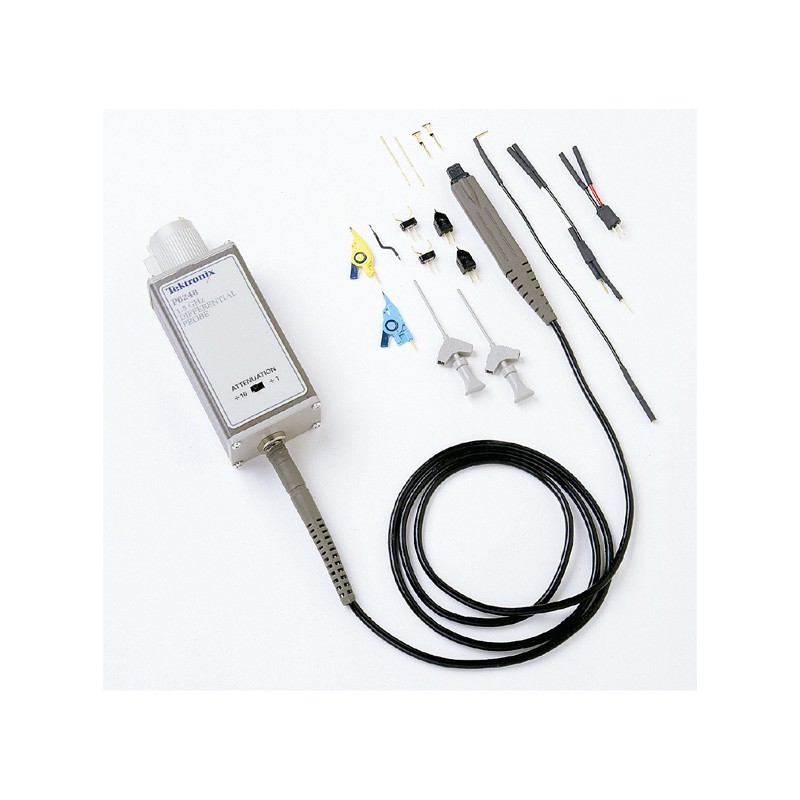

P6248/P6247/P6246 差分探头

P6248、P6247 和 P6246 使用户可以在磁盘驱动器、数字 IC 设计 (RAMBUS) 和通信应用（千兆以太网、IEEE-1394 Firewire 和光纤通道）通常涉及的高带宽信号上进行时域或频域测量。P6248 拥有允许 RAMBUS 进行探测和 IEEE-1394 互联访问的附件。较小的几何形探头头部和各式各样的探头端部附件使这些探头在维持高共模抑制比的情况下，轻松实现表面组装器件的手动探测。

P6246、P6247 和 P6248 非常适用于磁盘驱动器读取、通道电子装置的设计验证以及解决与高速逻辑相关的跳地效应问题时的定时分析。它们还可用于高速通信信号的脉冲形状或串扰的一致性测试。

特和优点

P6248

1.7 GHz（典型探头仅 ≤27℃）1X 模式
1.5 GHz 带宽（保证）
1.85 GHz（典型探头仅 ≤27℃）10X 模式

P6247

>1.0 GHz 带宽（保证）

P6246

400 MHz 带宽（保证）

常规

低输入电容：<1 pF 差分

探头输入连接器：两个标准 0.025 英寸/0.63 毫米（中心 0.1 英寸）方针插座（孔型）

静电放电容限 (IEC 801-2)

使用 1103 TekProbe® 电源连接至 TDS 系列示波器或其他仪器的 TekProbe® BNC 接口

适用于示波器、频谱分析仪或网络分析器

>60 dB (1000:1) 共模抑制比 (CMRR)

探头顶部较小，易于探测 SMD

应用

通信（千兆以太网、IEEE-1394、光纤通道）

半导体特点描述 (RAMBUS)

磁盘驱动器读取通道设计

通信脉冲形状一致性

抖动、串扰和 BERT 测量

跳地效应定位

技术参数

型号	P6248/P6247/P6246
特点	说明
带宽（保证）	P6248：直流至 1.5 GHz P6247：直流至 1.0 GHz P6246：直流至 400 MHz
上升时间（指定）
直流衰减精确度	±2%
常见输入电压范围	±7.0 V，1X ±7.0 V，10X
差分输入电压范围	±850 mV，1X ±8.5 V，10X
最大无损输入电压	±25 V（直流 + 交流峰值）
静电抗扰度	>15 kV
TekProbe® 接口	TDS 示波器探头电源、自动缩放、自动终止
带宽限制	可切换，200 MHz（P6246 和 P6247）
直流抑制	0.4 Hz，1X 4.0 Hz，10X（P6246 和 P6247）

典型技术规格

特点	说明
输入电容
输入阻抗	200 kΩ （差模） 100 kΩ （共模）
线性	±2%
噪声
谐波失真	≤1.5%
通带纹波	P6248：直流至 1.5 GHz P6247：直流至 850 MHz P6246：直流至 400 MHz
输出终端	终端输入至 50 Ω

物理特点

特点	说明
重量（仅探头）	160 g (0.36 lb.)
探头头部体积	6 cm3 (0.3 in.3)
探头头部输入连接	2.54 mm (0.1 in.) 中心上 0.63 mm (0.025 in.) 方针
输出电缆长度	1.2 m (4.0 ft.)

环境特征

特点	说明
温度
工作状态	0℃ 至 50℃
非工作状态	-55℃ 至 +75℃
湿度（相对湿度 0 至 90%）
工作状态	30℃ 至 50℃
非工作状态	30℃ 至 60℃

美国泰克（Tektronix）公司
