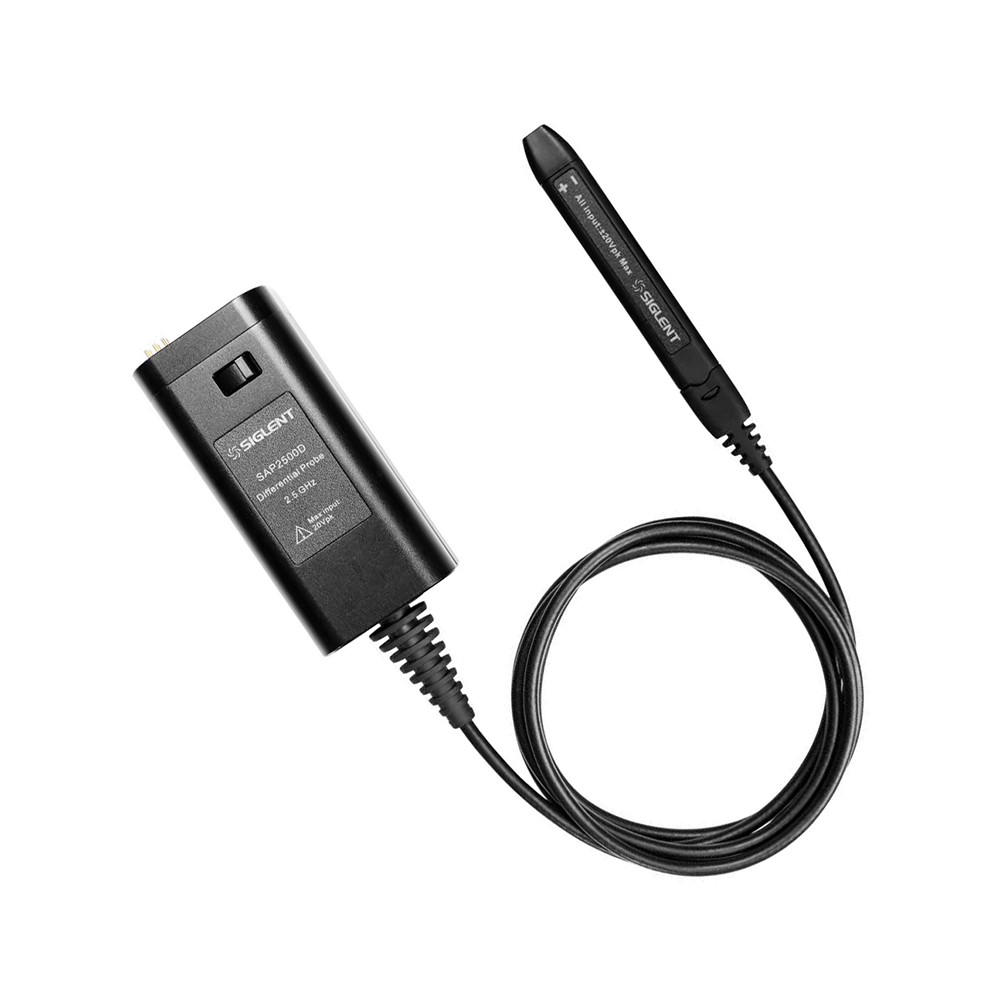

有源差分探头SAP2500D

型号:	SAP2500D
配件产地:	国产配件

产品介绍

SAP2500D 有源探头采用 SAPBus 接口，适用于支持 SAPBus 接口的示波器，如 SDS5000X、SDS6000 Pro和SDS6000L 系列示波器。SAP 系列有源探头不需要额外的外部电源，示波器通过 SAPBus为有源探头提供电源和通讯接口。当 SAP 系列有源探头接入示波器后，可以在示波器界面读取探头信息。

SAP2500D 性能特点

探头带宽 DC ～ >2.5GHz
100 kΩ的单端输入电阻
200 kΩ的差分输入电阻
探头增益 ÷10
1pF 差分输入电容
±4V 输入动态范围
±8V 偏置设置范围
SAPBus 接口

SAP2500D 主要技术参数

型号	SAP2500D
带宽 (探头)	>2.5 GHz

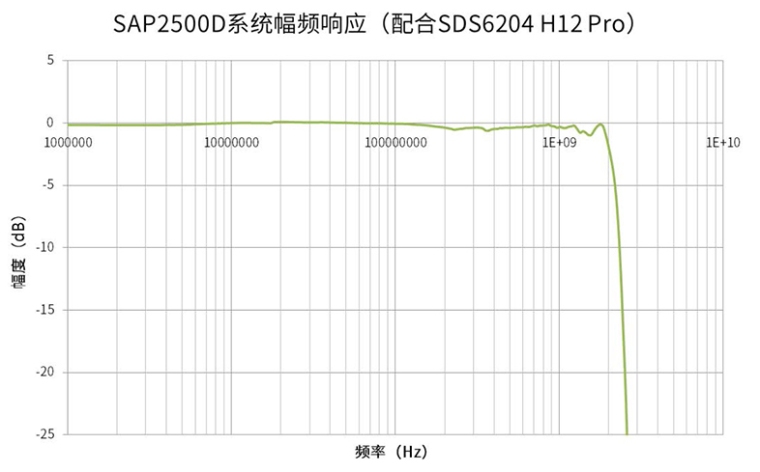

系统带宽 (探头加示波器)	2 GHz（SDS6204A）
差分输入电容	1 pF
差分输入电阻	200 kΩ
单端输入电阻	100 kΩ
垂直位移范围	±8 V
衰减比 (直流)	÷10
垂直位移精度	< 3%
直流增益精度	< 3%
输入动态范围	±4 V
损坏电压	20 V
线缆长度	130 cm
