宽范围可编程直流开关电源SPS5000X型

位置：首页 > 产品中心

查看大图

型号:

SPS5000X

产品介绍

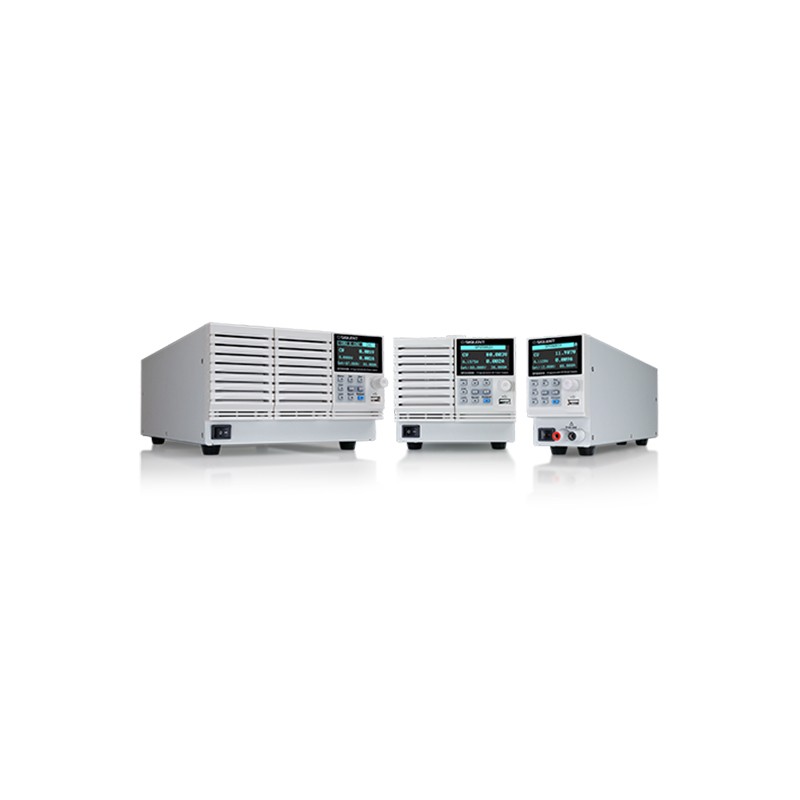

SPS5000X系列宽范围可编程直流开关电源

SPS5000X系列宽范围可编程直流电源，具有多种电压电流输出组合，输出功率180 W～1080 W，灵活的单路至三路输出，支持面板编程、定时输出和上位机远程控制，兼容性强，适合多种测试环境。

主要特性：

额定输出电压：40V / 50V / 80V / 160V
额定输出功率：180W / 360W / 720W / 1080W
宽范围输出，上升下降斜率可调
CV/CC优先，尤其适用于电池和LED产业
可配置三通道时序输出
170°宽视角OLED屏，远程网页控制

SPS5000选型

产品型号	最大单路输出电流	最大单路输出电压	最大输出功率	通道数	显示	分辨率	设定精度	回读精度	价格
SPS5051X	10 A	50 V	180 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±10 mA	电压：0.1%±20 mV 电流：0.1%±20 mA	¥5980.00
SPS5041X	30 A	40 V	360 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±30 mA	电压：0.1%±20 mV 电流：0.1%±40 mA	¥8680.00
SPS5042X	60 A	40 V	720 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±60 mA	电压：0.1%±20 mV 电流：0.1%±70 mA	¥13980.00
SPS5043X	90 A	40 V	1080 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±100 mA	电压：0.1%±20 mV 电流：0.1%±100 mA	¥17680.00
SPS5044X	30 A	40 V	720 W	2	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±30 mA	电压：0.1%±20 mV 电流：0.1%±40 mA	¥15980.00
SPS5045X	30 A	40 V	1080 W	3	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±30 mA电压：0.1%±10 mV 电流：0.1%±30 mA	电压：0.1%±20 mV 电流：0.1%±40 mA	¥19680.00
SPS5081X	15 A	80 V	360 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±10 mA	电压：0.1%±20 mV 电流：0.1%±20 mA	¥8680.00
SPS5082X	30 A	80 V	720 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±30 mA	电压：0.1%±20 mV 电流：0.1%±40 mA	¥13980.00
SPS5083X	45 A	80 V	1080 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±40 mA	电压：0.1%±20 mV 电流：0.1%±50 mA	¥17680.00
SPS5084X	15 A	80 V	720 W	2	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±10 mA	电压：0.1%±20 mV 电流：0.1%±20 mA	¥15980.00
SPS5085X	15 A	80 V	1080 W	3	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±10 mV 电流：0.1%±10 mA	电压：0.1%±20 mV 电流：0.1%±20 mA	¥19680.00
SPS5161X	7.5 A	160 V	360 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±100 mV 电流：0.1%±5 mA	电压：0.1%±100 mV 电流：0.1%±5 mA	¥8680.00
SPS5162X	15 A	160 V	720 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±100 mV 电流：0.1%±15 mA	电压：0.1%±100 mV 电流：0.1%±15 mA	¥13980.00
SPS5163X	22.5 A	160 V	1080 W	1	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±100 mV 电流：0.1%±20 mA	电压：0.1%±100 mV 电流：0.1%±20 mA	¥17680.00
SPS5164X	7.5 A	160 V	720 W	2	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±100 mV 电流：0.1%±5 mA	电压：0.1%±100 mV 电流：0.1%±5 mA	¥15980.00
SPS5165X	7.5 A	160 V	1080 W	3	2.4英寸OLED屏	1 mV/1 mA	电压：0.1%±100 mV 电流：0.1%±5 mA	电压：0.1%±100 mV 电流：0.1%±5 mA	¥19680.00

SPS5000系列主要功能

多组合输出

SPS5000X系列包含多种输出电压（40V, 50V, 80V,160V）和电流组合（7.5A～90A），额定输出功率包含180W,360W,720W,1080W。单通道型号可支持最多2台串联，3台并联，双通道和三通道型号也可以支持通道间的串并联。

宽范围输出

区别于传统电源的矩形输出范围，SPS5000X在限定输出功率条件下，电压电流量程自动切换，在一台电源上实现多种电压和电流的组合输出。因而提供了更宽的电压电流输出范围，极大的提高了电源的利用率。

LIST时序输出

SPS5000X系列支持最多三个通道，高达50步时序输出。用户可在机器前面板进行时序输出参数设置，也可通过远程网页控制功能，进行更快捷方便的设置。在LIST功能下，可设置输出电流，电压，输出延迟时间，持续时间，上升下降斜率等参数。

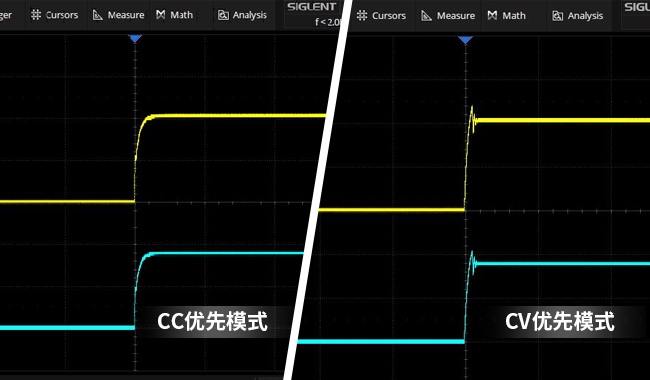

CC/CV优先模式

CC优先模式下，使电源输出打开瞬间优先运行在CC模式，有效限制了浪涌电流和过冲电压的发生。
CV优先模式下，输出电压快速达到设置电压值，在某些特殊应用场合:比如LED测试，就会在电源输出启动时候，当电压达到LED的正向导通电压Vf时出现浪涌电流和过冲电压。

多种策略保护

过流保护(OCP)、过压保护(OVP)、过温度保护(OTP)，过功率保护(OPP)
进入保护模式，电源会关闭输出。长按ESC键2秒解除保护状态
进入过功率保护(OPP)，系统将启动限功率模式，最大输出功率为额定功率的105%左右。


规格参数

通道输出	1/2/3通道；40V/50V/80V/160V;180W/360W/720W/1080W
显示	2.4英寸OLED屏
分辨率	1mV/1mA
设定精度	电压精度： 40/50V/80V 型号 0.1%±10 mV; 160V 型号 0.1%±100 mV; 电流设定精度： 40V 30/60/90A/ 型号 0.1%±30/60/100 mA 50V 型号 0.1%±10 mA 80V 15/30/45A 型号 0.1%±10/30/40 mA 160V 7.5/15/22.5A 型号 0.1%±5/15/20 mA
回读精度	电压回读精度： 40/50V/80V 型号 0.1%±20 mV 160V 型号 0.1%±100 mV 电流回读精度： 40V 30/60/90A 型号 0.1%±40/70/100 mA 50V 型号 0.1%±20 mA 80V 15/30/45A 型号 0.1%±20/40/50 mA 160V 7.5/15/22.5A 型号 0.1%±5/15/20 mA

恒压模式
电源调整率	40 V 型号 18 mV 50 V型号 3 mV 80 V 型号 40 mV 160 V 型号 80 mV （恒负载,90 ～ 132Vac 或 170 ～ 265Vac）
负载调整率	40 V 型号 20 mV 50 V型号 10 mV 80 V 型号 40 mV 160 V 型号 80 mV （从空载到满载，恒定输入电压）
纹波和噪声	p-p 50 V型号45 mV 40/80/160V 360W 型号 60 mV 40/80/160V 720W 型号 80 mV 40/80/160V 1080W 型号 100 mV r.m.s 50 V型号5 mV 40/80V 360W 型号 7 mV 40/80V 720W 型号 11 mV 40/80V 1080W 型号 14 mV 160V 360W 型号 12 mV 160V 720W 型号 15 mV 160V 1080W 型号 20 mV
瞬态响应时间	40/50V/80V 型号 1 ms 160V 型号 2 ms

恒流模式
电源调整率	50V 型号8 mA 40V 30/60/90A 型号 40/75/110 mA 80V 15/30/45A 型号 18/32/45 mA 160V 7.5/15/22.5A 型号 12/19/26 mA
负载调整率	50V 型号10 mA 40V 30/60/90A 型号 40/75/110 mA 80V 15/30/45A 型号 18/32/45 mA 160V 7.5/15/22.5A 型号 12/19/26 mA
纹波和噪声	r.m.s 50V 型号10 mA 40V 30/60/90A 型号 72/144/216 mA 80V 15/30/45A 型号 27/54/81 mA 160V 7.5/15/22.5A 型号 15/30/45 mA

串/并联模式
单通道串联台数	2台
单通道并联台数	3台
CC/CV优先模式	支持
远程网页控制	支持
LIST功能	支持，本地编辑50步
机架尺寸	1/2，1/3，1/6
