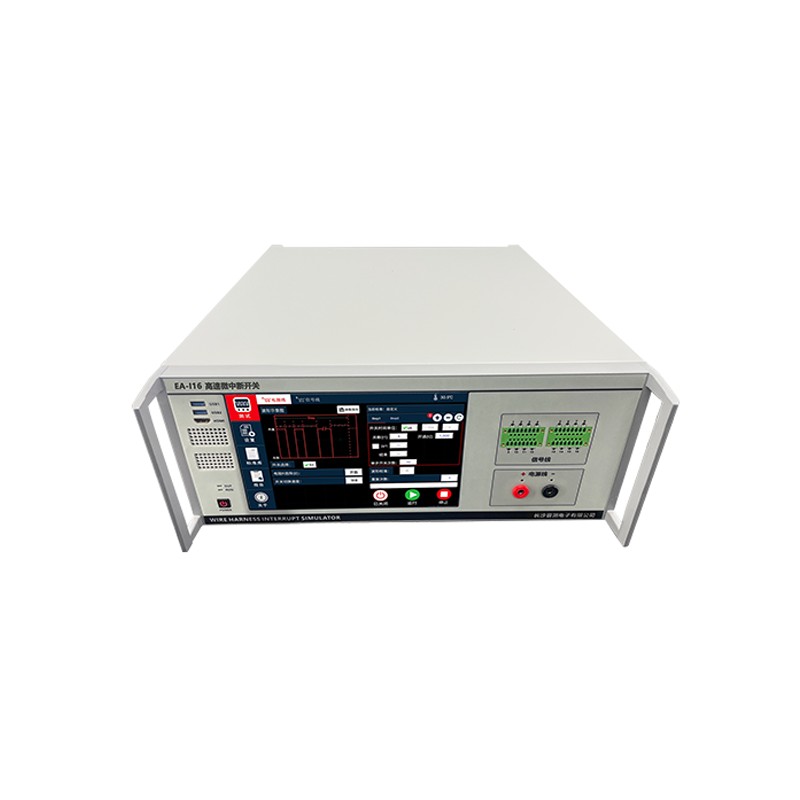

高速微中断开关(汽车电源故障模拟器) EA-I16

型号:

EA-I16

产品介绍

EA-I16 高速微中断开关(汽车电源故障模拟器)电源线信号线二合一设计，应用于汽车线束微中断测试，输出波形**，最小支持1us中断试验。

产品特点

电源线信号线二合一设计

内置S1(S+)、S-、S2开关

中断时间最小1µs

上升下降沿时间＜200ns

多种电压变化率

支持16路信号线中断

中断参数可编程

低内阻

设备可支持单独使用

标配校准器件

支持一键校准

丰富的程控接口，支持远程控制

10.1寸智能化电容触控显示屏

应用领域

汽车零部件测试、**产品

符合标准

LV 148-E09、LV124-E10/E13、GMW3172-9.2.18、Audi LAH.4H0.900.C-2014 2.6.23、PSA B21 7110-7.1.13.6、VW 80000-E10/E13、其他车厂标准要求

技术参数

电源线中断开关	内置
电源开关	内置S1(S+)、S-、S2
S2泄放电阻	开路、0Ω、0.1Ω、1Ω、100Ω
内阻	≤50mΩ
最大电压	80V
最大电流	50A、100A、200A根据用户需求
电流方向	正极、负极
上升下降沿时间	＜200ns
波形畸变率	＜5%
电压变化率	高速＞100V/µs、低速≥20V/µs
开通时间	1µs～16s
中断时间	1µs～16s
中断时间步进	支持
峰值电流范围	持续电流400A，维持时间200ms，1200A可持续1ms,峰值电流若大于1200A自动切断供电。
校准附件	标配1Ω 、100Ω
信号线中断开关	内置
内阻	≤150mΩ
信号线通道	16通道可切换
切换方式	自动切换
试验模式	支持单路、多路同时试验。
最大电压	40V
最大电流	≤2A
电流方向	双向，任意接插
上升沿或者下降沿时间	＜200ns
波形畸变率	＜5%
开通时间	1µs～16s
中断时间	1µs～16s
中断数据编程	支持
峰值电流范围	最大3A持续200ms
校准附件	标配1Ω 、1000Ω
接口	以太网、HDMI、USB、RS485
接口功能	支持高清投屏、支持鼠标、键盘操控、其他
使用环境	温度：10℃～40℃，湿度：30%～70%
工作电源	AC：110～250V@50Hz/60Hz
外形尺寸	4U/19"标准机箱，电源容量大于50A尺寸不同
重量	约10kg
