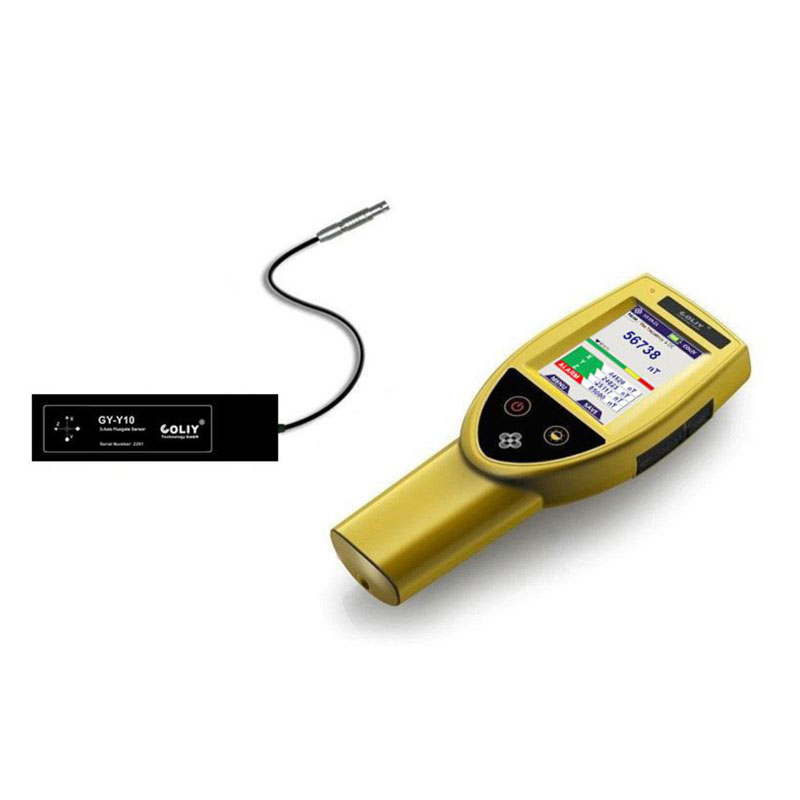

手持式三维磁通门高斯计GF603

型号:	GF603
仪器产地:	国产电磁学计量仪器

产品介绍

德国我司推出的三维磁通门高斯计GF603，经过优秀人体工程学设计，并采用**的电子技术设计制造而成，是测量弱磁场***选择。该手持式高斯计可用于地磁检测、包裹检测、交通监控、剩磁测量、微弱磁场测量等。

3.2英寸彩色工业触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/磁极/报警阈值，实时磁场强度的XYZ分量值、矢量值R、偏角/倾角值（D/I值）以及时域图、实时频谱分析(可选)等功能。

高斯计GF603可以在DC模式下测量直流磁场，也可以在AC模式下测量交流磁场：DC基本精度0.25%，分辨率高达0.1nT；AC基本精度1%，频率响应范围DC-1kHz。高斯计GF603有两种不同量程的探头，分别为100μT和1000μT。高斯计GF603S具有实时频谱分析功能，频率分析范围15Hz-1kHz。

手持式三维磁通门高斯计GF603已通过CE认证和EMC(电磁兼容)测试。

功能特性

图形界面操作系统

3.2英寸LCD触摸屏

全5位显示

最大值/最小值/保持功能

时域图显示和报警功能

XYZ分量值和矢量值显示

R, D, I 值显示

S或 N磁极显示

量程：±100μT或±1000μT

DC基本精度：0.25%

AC基本精度：1%

最高分辨率：0.1nT

DC/AC测量模式切换

频率响应范围：DC- 1kHz

智能记录和查看功能

[GF603S]实时频谱分析功能

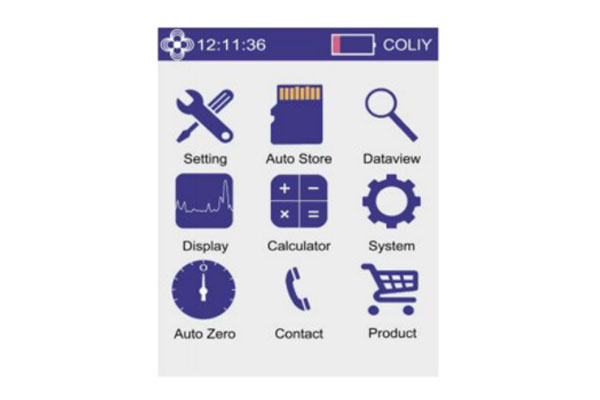

图形界面操作系统


德国柯雷开发了首款工业手持表操作系统（图形界面操作系统），用户以触摸的方式，操作GF603高斯计，高效便捷。

显示风格


彩色LCD显示屏显示多种数据：时间、实时磁场强度、最大值、最小值、注解、报警阈值、时域图等。

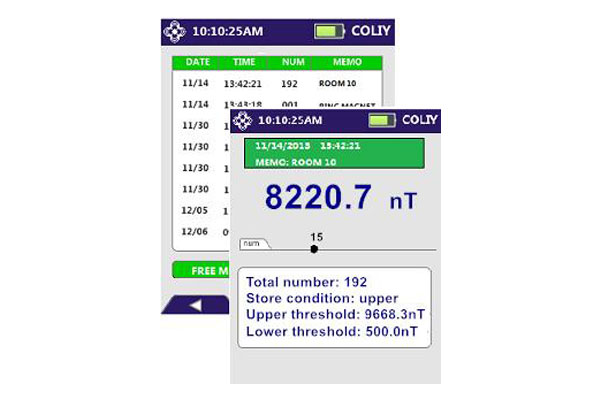

智能记录和查看


提供了详细的记录列表，用户可以查看每一个测量数据的细节。

点击任意一条记录列表，用户可以看到完整的存储信息，此信息的显示格式类似截屏显示，并可加入每条记录的备注。

三维显示模式


GF603高斯计有多种显示模式可选择：标准模式、三维模式、时域图模式、极性显示模式和简易模式等。

上图是GF603高斯计的三维显示模式，可以同时显示矢量值、XYZ分量值和报警阀值等。

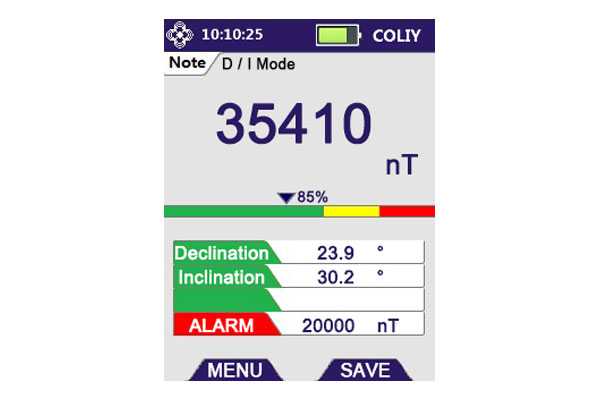

偏角/倾角显示模式


偏角为X轴与矢量在XY平面上投影之间的夹角；倾角为矢量与XY平面之间的夹角。

左图是GF603高斯计的偏角/倾角显示模式，可以同时显示矢量(R)、偏角(D)和倾角(I)的数值。

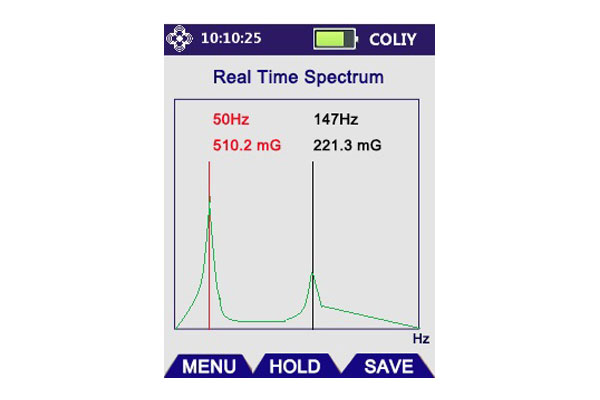

实时频谱分析功能


GF603S高斯计具有实时频谱分析功能，频率分析范围为15Hz- 1kHz。

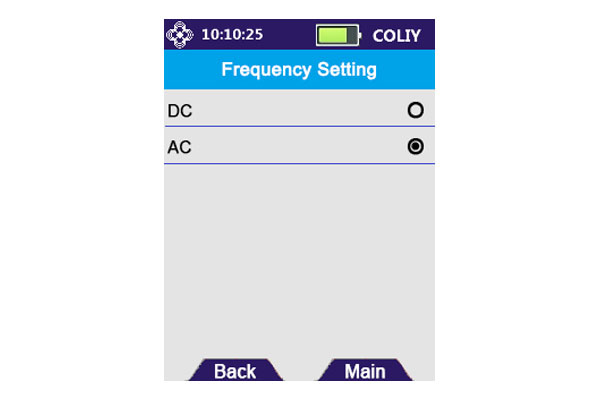

DC/AC测量模式切换


GF603高斯计可以在DC模式下测量直流磁场，也可以在AC模式下测量交流磁场，其频率响应范围DC-1kHz。

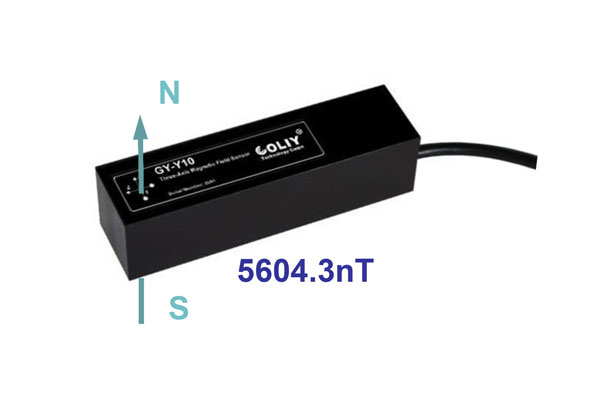

磁场极性指示


GF603高斯计，以彩色动态卡通画面的方式，清晰指示磁场极性。此画面从“极性指示模式”中调出，并显示在彩色LCD屏幕上。

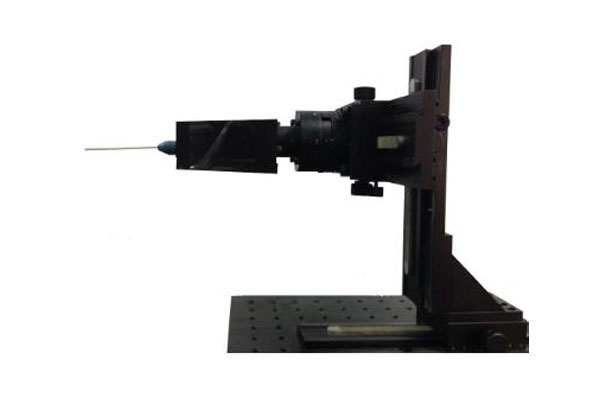

三维移动平台


三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。

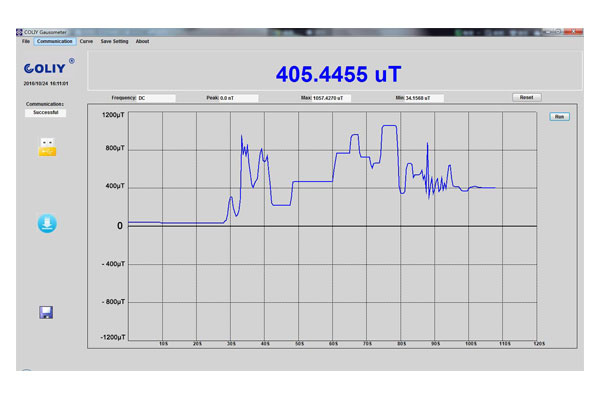

SMART软件


SMART电脑软件具有丰富的功能：可以自动记录和显示趋势图曲线；可以实时显示磁场强度值、最大值、最小值；可以导出高斯计主机保存的数据；可以实时记录保存磁场强度数据等。

GF603高斯计参数：

型号		GF603 / GF603S
(DC)测量参数
被测项		分量X, Y, Z		矢量R		*偏角D	*倾角I
量程(FS)		±100μT	±1000μT	173μT	1732μT	±180°	±90°
精度		±0.25% Reading ± 0.1% FS	±0.25% Reading ± 0.1% FS	±0.5% Reading ± 0.1% FS	±0.5% Reading ± 0.1% FS	1°	1°
最高显示分辨率		0.1nT		0.1nT		0.1°	0.1°
测量分辨率		<1nT	<10nT	<1nT	<10nT	0.1°	0.1°
常规探头的典型温度系数		±100ppm/℃	±200ppm/℃	±100ppm/℃	±200ppm/℃	N/A
带温补探头的典型温度系数		±25ppm/℃	±50ppm/℃	±25ppm/℃	±50ppm/℃	N/A
显示位数		5位				4位
实时频谱分析功能		仅GF603S				N/A
磁滞		<2nT (暴露于高达两倍量程的磁场环境)				N/A
(AC)测量参数
*量程	X,Y, Z	±70μT			±700μT
	R	121.2μT			1212.4μT
精度	X,Y, Z	±1% Reading ± 0.1% FS [fT ≤ 300Hz] ±2% Reading ± 0.1% FS [300Hz < fT ≤ 500Hz] ±10% Reading ± 0.1% FS [500Hz < fT ≤ 1000Hz]
	R	±2% Reading ± 0.1% FS [fT ≤ 300Hz] ±4% Reading ± 0.1% FS [300Hz < fT ≤ 500Hz] ±18% Reading ± 0.1% FS [500Hz < fT ≤ 1000Hz]
频率响应范围[fT]		DC – 1kHz
前面板
显示类型		3.2英寸彩色电阻触摸屏，320 x 240 像素
显示单位		高斯 (G)、特斯拉 (T)、安培每米 (A/m)
显示更新速率		3次/秒
显示模式		DC、AC、XYZ分量值、矢量值R、偏角/倾角(D/I) 、最大值、最小值、警报、极性显示、时域图、实时频谱分析[GF603S]等
探头
预热时间		15min
启动时间		150ms
探头类型		详见“探头规格”列表
探头电缆长度		标准1.5米；可订制最长长度为30米
USB接口
功能		1、通讯接口：用于连接PC与高斯计主机，监控测量； 2、充电接口：用于连接PC或者移动电源(充电宝)与高斯计主机，进行充电。
软件/驱动		上位机软件，无需安装其他驱动程序
主机规格
工作温度		+15℃ 至 +35℃(额定精度) -10℃ 至 +60℃(精度降低)
储存温度		- 20℃ 至 +75℃
环境磁场		<100G (10mT)
电池		可充电4500mAH 锂离子电池
电池工作时间		5个小时；可连接充电宝或交流电源供电。
尺寸		238 mm W × 95 mm H × 42 mm D
重量		350g
资格认证		CE 认证、 EMC认证

注：

1、偏角D是指X轴与矢量在XY平面上投影之间的夹角；

2、倾角I是指矢量与XY平面之间的夹角；

3、AC量程是指在屏蔽DC磁场后的交流磁场测量范围，因此如果在未屏蔽DC磁场的环境下采用AC测量模式测量磁场，AC量程等于0.7倍的DC量程减去该环境下的DC磁场强度。[SQRT(2)/2 ≈ 0.7]

探头规格


GF603 / GF603S三维磁通门高斯计探头
探头类型	量程1	频率响应	典型温度系数	DC精度 (25℃)	材料
GF-Y01	±100μT	DC-1kHz	±100ppm/℃	±0.25%	POM
GF-Y01T	±100μT	DC-1kHz	±25ppm/℃	±0.25%	POM
GF-Y10	±1,000μT	DC-1kHz	±200ppm/℃	±0.25%	POM
GF-Y10T	±1,000μT	DC-1kHz	±50ppm/℃	±0.25%	POM

注：1、量程可以在10G内定制，1G = 100μT = 100,000nT；

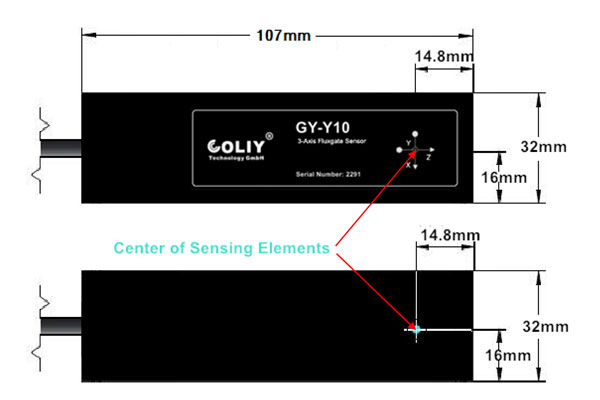

2、探头尺寸为107 x 32 x 32mm，探头工作温度范围为-20℃ 至+60℃；

3、探头的防护等级默认为IP66，如需其他防护等级的封装，请与Coliy联系；

4、探头的最高防护等级封装可支持探头在水下200米长期工作。

可选配件

类型	描述
GHOLD100	探头的三维移动平台：由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的行程为150mm，定位精度为0.1mm，中心负载10kg，自重3.5kg
SAMRT PC Software	高斯计的电脑软件(随仪器附带)
探头延长线	最长30米

最常用的套件

套件产品编号 GF60301：高斯计主机GF603 + 探头GF-Y01

套件产品编号 GF60310：高斯计主机GF603 + 探头GF-Y10

套件产品编号 GF603S01：高斯计主机GF603S + 探头GF-Y01

套件产品编号 GF603S10：高斯计主机GF603S + 探头GF-Y10

主机选择类型描述

主机类型	描述
GF603	三维磁通门高斯计主机，不具备实时频谱分析功能
GF603S	三维磁通门高斯计主机，具备实时频谱分析功能

探头选择类型描述

探头原理

GF – 磁通门探头

探头类型

Y- 三维探头

T- 径向探头

A- 轴向探头

…

探头量程

01- 量程为±100μT /轴

10- 量程为±1000μT /轴

带温度补偿功能

缺省- 无

T- 有
