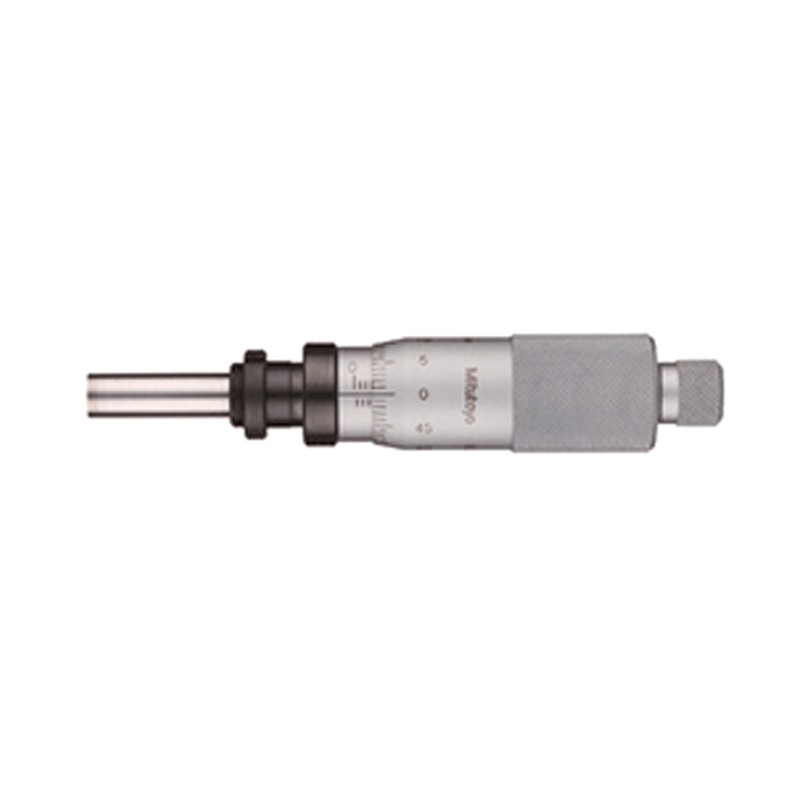

差动螺纹传送(超精细进给)型测微头MHF型
| 型号: | MHF2-2.5/MHF2-2.5V/MHF2-1A/MHF2-1VA/MHF4-1A/MHF4-1VA/MHF2-13A |
产品介绍
MHF系列 差动螺纹传送（超精细进给）型测微头 利用测微螺杆螺纹和螺母的差动移动进行超精细进给。 测量面 材质: 硬质合金 (MHF2-13合金工具钢) 硬度: 90HRA以上 (MHF2-13为60HRC以上) 磨光表面 读数部表面处理: 电镀硬铬 技术参数 货号 | 型号 | 测量范围 (mm) | 分度值 (mm) | 轴套外径 (mm) | 轴套 | 测量面 | 分度特征 | 最大允许误差 JMPE (µm) | 110-101 | MHF2-2.5 | 0 - 2.5 | 0.001 | 12 | 带锁紧螺母 | 平面 (测量面 为硬质合金) | 标准刻度 | 宽范围±5 窄范围±1.5 | 110-102 | MHF2-2.5V | 0.0001 | 110-105-10 | MHF2-1A | 0 - 1 | 0.001 | 平面 (测量面 为硬质合金) | 宽范围±3 窄范围±1.5 | 110-106-10 | MHF2-1VA | 0.0001 | 110-107-10 | MHF4-1A | 0.001 | 球面 (SR10) (测量面 为硬质合金) | 110-108-10 | MHF4-1VA | 0.0001 | 110-502-10 | MHF2-13A | 粗调(微调) | 粗调(微调) | 9.5 | 带锁紧螺母 | 球面 | 标准刻度 | 粗调进给误差±3 微调宽范围±3 微调窄范围±1.5 | 0 - 13 0 - 0.2 | 0.01 0.0005 |
| |
日本三丰Mitutoyo公司
