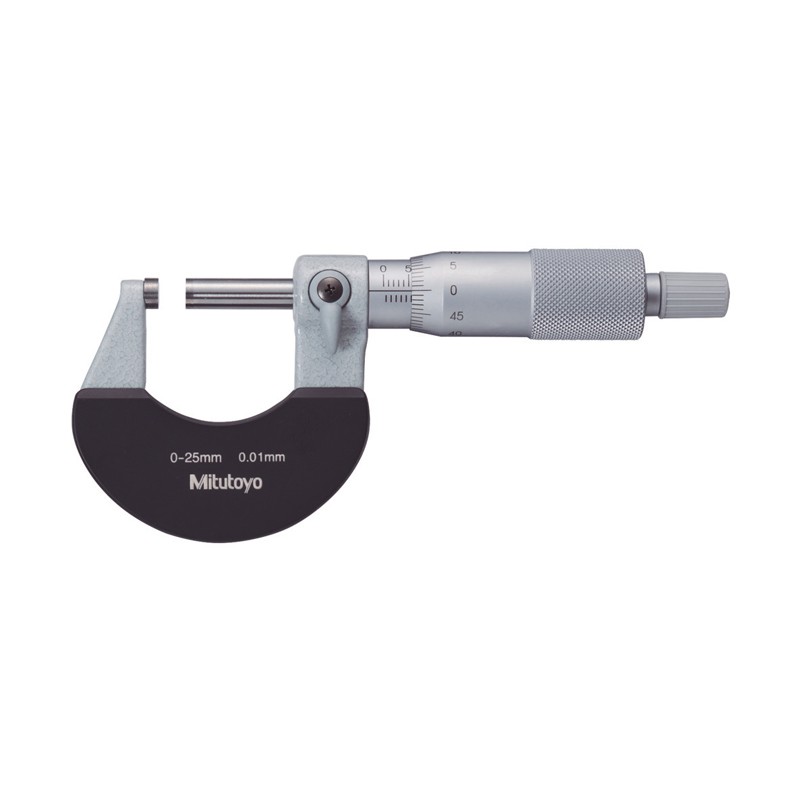

102系列 外径千分尺
带隔热装置尺架。
楔形(测砧一侧)设计，易于对难以测量的位置进行测量。
带有恒定测力的装置。
测量面为硬质合金。
通用规格
测力: 5 - 10 N
标准附件
量杆1件(测量范围0 - 25 mm除外)
扳手(No.301336) 1件
(测量范围0 - 25 mm, 25 mm - 50 mm)
扳手(No.200877) 1件
(测量范围50 - 75 mm,75 mm - 100 mm)
技术参数
货号 | 型号 | 测量范围 (mm) | 分度值 (mm) | 最大允许误差 JMPE (µm) | 平面度 (µm) | 平行度 (µm) | 带有恒定测力的装置 |
102-301 | M310-25 | 0 - 25 | 0.01 | ±2 | 0.6 | 2 | 棘轮锁紧 |
102-302 | M310-50 | 25 - 50 |
102-303 | M310-75 | 50 - 75 |
102-304 | M310-100 | 75 - 100 | ±3 | 3 |
货号 | 型号 | 测量范围(mm) | 分度值(mm) | 最大允许误差 JMPE (µm) | 平面度(µm) | 平行度(µm) | 带有恒定测力的装置 |
102-311 | M320-25AA | 0 - 25 | 0.001 | ±1 | 0.3 | 1 | 棘轮锁紧 |
102-313 | M325-25AA | 摩擦套管 |
102-312 | M320-50AA | 25 - 50 | 棘轮锁紧 |
千分尺套装
货号 | 测量范围(mm) | 包含型号 |
102-911-40 | 0 - 100 (每套含4个千分尺) | 102-301 102-302 102-303 102-304 量杆3个 |
|
|

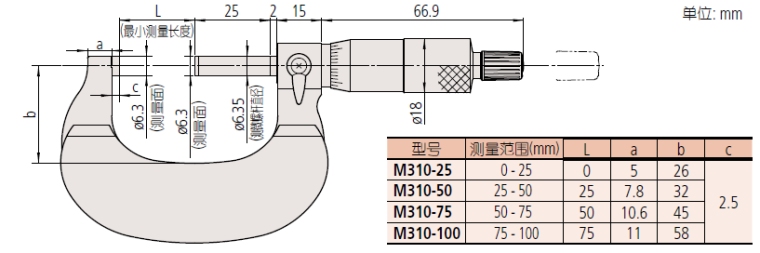

尺寸
