146系列 凹槽千分尺
带有凸缘的测微螺杆和测砧，可用来测量凹槽内孔和管材内凹槽深度和位置关系。
双向棘轮锁紧装置。
测量内径和外径时(0-25mm除外)，需要用标准规设置基准点。
技术参数
货号 | 型号 | 外部测量范围(mm) | 内部测量范围(mm) | 分度值(mm) | 最大允许误差JMPE (µm) | 凸缘直径(mm) |
直进式测微螺杆型 |
146-221 | GVM-25SNR | 0 - 25 | 1.6 - 26.5 | 0.01 | ±10 | ø6.35 |
146-222 | GVM-25NR | ø12.7 |
146-223 | GVM-50NR | 25 - 50 | 26.5 - 51.5 |
146-224 | GVM-75NR | 50 - 75 | 51.5 - 76.5 |
146-225 | GVM-100NR | 75 - 100 | 76.5 - 101.5 |

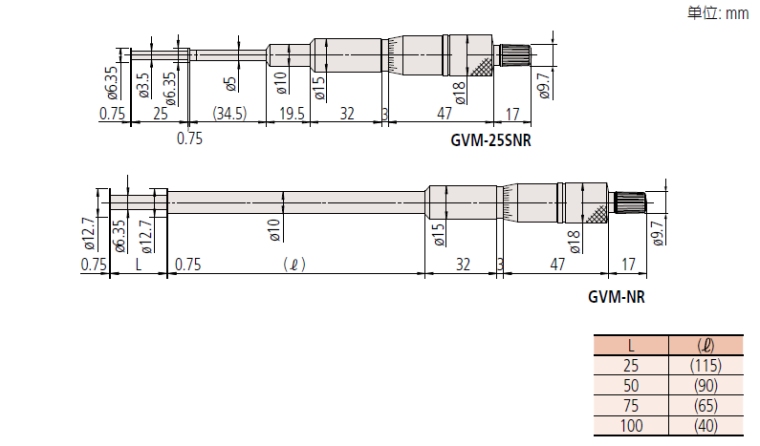

尺寸
