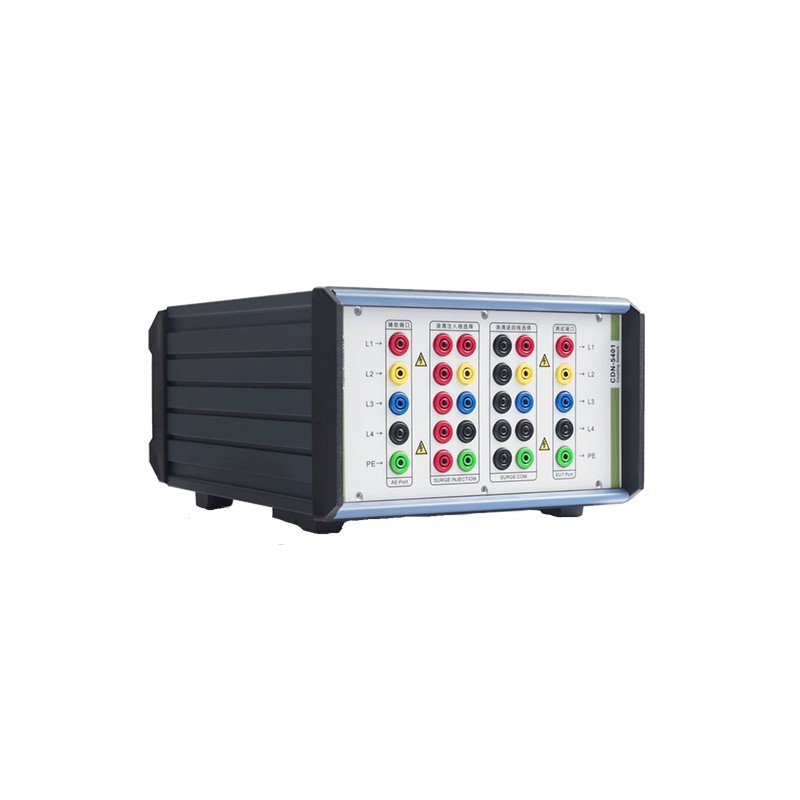

CDN-5401是配合雷击浪涌发生器（1.2/50ms开路电压波和8/20ms短路电流波），针对于低速非屏蔽不对称通讯线测试的耦合/去耦网络。内置浪涌匹配电阻，和多种耦合器件，可根据不同被试对象进行灵活选择。
可以按照IEC61000-4-5和GB/T 17626.5标准要求中进行低速非屏蔽不对称信号线的浪涌测试。
技术参数
耦合模式
线对线（差模）、线对地（共模）
浪涌测试电压
最高6kV（1.2/50us波形）
耦合方式1
40Ω电阻+90V气体放电管
耦合方式2
40Ω电阻+0.5uF电容
耦合方式3
40Ω电阻+专用箝位器件
耦合方式4
90V气体放电管
耦合方式5
0.5uF电容
耦合方式6
专用箝位电路
浪涌注入接口
4mm插座
试品接口
终端布置
4线
数据传输速率
100kBit/s
工作电压
**50V DC
工作电流
**1A
外形尺寸
257mm×168mm×355mm
重量
约10kg
使用环境
温度：10℃～35℃，相对湿度：30％～60％
