马达定子测试系统6910

产品介绍

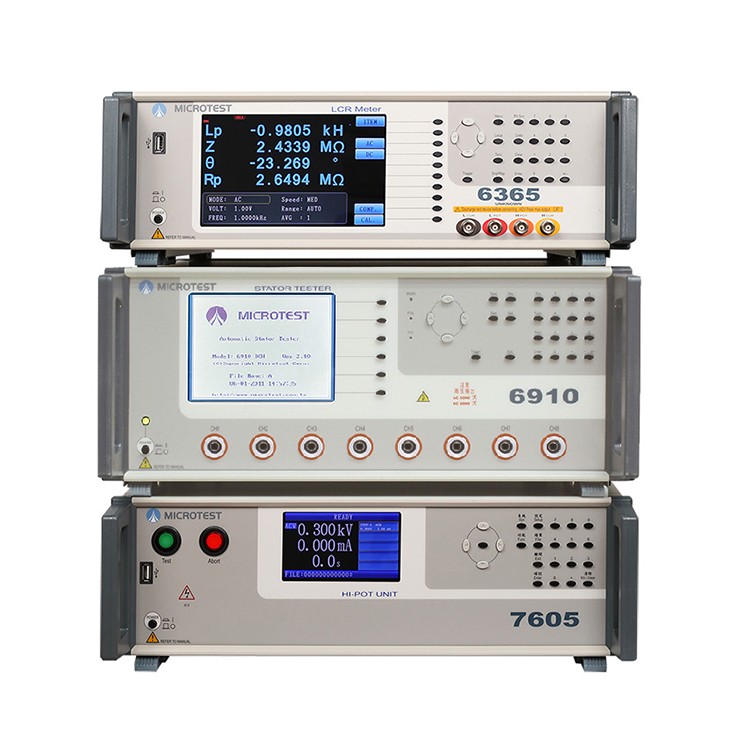

6910马达定子测试系统搭配6910(层间短路、线圈测试仪)及7605(耐压、绝缘测试仪)，另外可以选购搭配6365测试仪，量测电感。配备8个四线量测之独立测试点，有8个信道，测试项目包含：直流电阻测试-它可针对铜线在绕线时过紧、断线或接线等错误给予检测，除此之外，在安规上所需之耐压测试与绝缘测试，以及客户所重视之层间短路等项目均包含其中。层间短路测项搭配***之层间短路测试机，采取波形比对，避免「电晕现象」造成的可能损坏，提供国际大厂标准测试项目完整的解决方案，为您的产品进一步把关；再配合可程序化之设定与简易的操作接口，马达定子测试系统可快速导入生产线与质量管理中心

性能特点

一站式整合马达线圈量测，量测项目包含 : 电感值、耐压绝缘阻抗、线圈层间短路、直流电阻 (含温度补偿 )、马达极性测试
四线式直流电阻量测
691X 系列线圈层间短路测试仪为主机，所有设定在主机上即可完成
储存档案最多至 100 组
可同时测试多组线圈 (依产品绕线组数而定 )
电弧侦测功能检测线圈是否有细微的放电现象
波形比对，可检测出绕线层间短路不良
采用可程式脉冲电压，安全低能量检测，不损坏线圈
可加购电脑连线软体，全面采集分析量测数据

量测数据

6910
直流电阻量测范围(含温度补偿)	0.1mΩ-100kΩ
直流电阻稳定精度	低阻：0.1mΩ-1Ω ±(0.2%±1mΩ)、高阻：1Ω-100KΩ±0.1%
量测方式	四线式
通道数	8
耐压测试
AC 输出电压	100V-5000V
DC 输出电压	100V-6000V
绝缘阻抗输出电压	100V-1000Vdc
AC 漏电流	0.001mA-10mA
DC 漏电流	0.001mA-5mA
绝缘阻抗范围	1-9999MΩ
电弧侦测	侦测档位从0-9
测试时间	0.1-99.9s 连续可调
稳定精度	±(3% 为设定值+5V)
线圈层间短路测试
脉冲电压(可程式)	200V-5000V
脉冲电压精准度	±2%
波形比对	总面积比对、面积差比对、波形比对、颤抖数、电晕数
6365 LCR 测试仪 (选购)
量测频率	0.2KV ～ 3KV ±2%
电感范围	波形总面积、波形面积差、波形颤动数、波形比对、电晕数
AC测试信号位准	10mV至2Vrms (1m Vrms 解析度)
基本精确度	±0.1%
频率输出精准度	±0.01%
三相电感平衡测试	比对模式 1. 两组线圈电感值差绝对值 2. 两组线圈电感值差绝对值与标准值比 3. 两组线圈电感值差绝对值与三组线圈量测电阻平均值比

产品规格

测试治具	依测试需求生产制作
指示器	PASS/FAIL 画面显示/声响判断
电源需求	电压 90-132Vac 或 198-264Vac
介面	RS-232
内建储存	可重复存100组
启动方式	手动、RS-232
操作环境	温度：10℃-40℃ 湿度：20-90%RH
液晶萤幕显示	7吋TFT, 彩色显示(800480) (6365)、5.7吋TFT (320240)(6910)、4.3吋TFT, 彩色显示(480*272) (7605)
外观尺寸 (WHD)	435x145x522mm(6365)、435x190x522mm(6910)、435x145x522mm(7605)
重量	9 kg (6365)、15 Kg (6910) 、14 Kg (7605)
