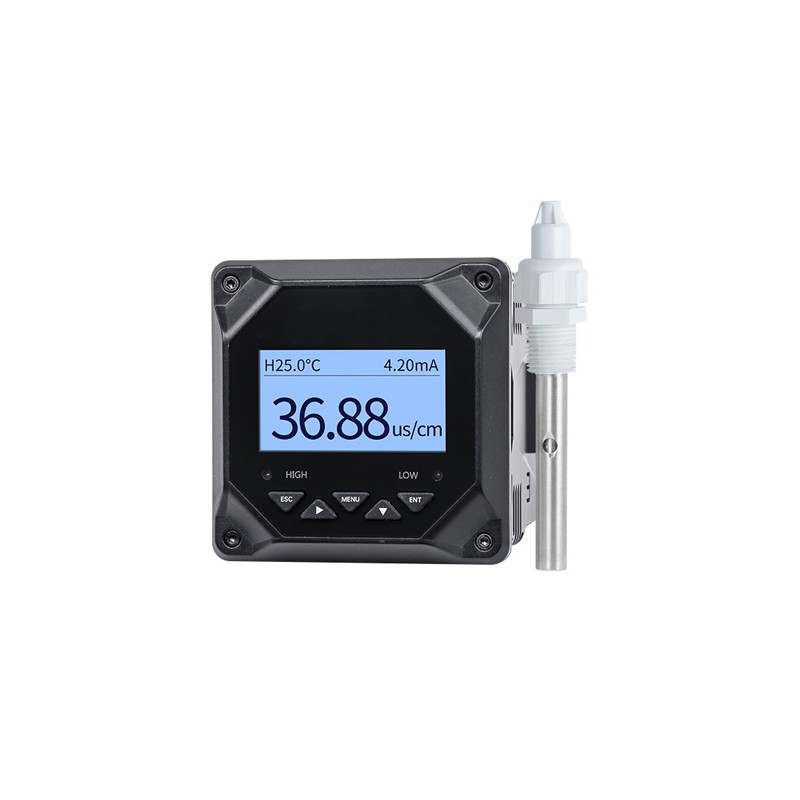

CON5103X型工业在线电导率仪（以下简称仪表）是带微处理器的水质在线监测仪。该仪表配置不同类型、不同常数的电导率电极，用于对水溶液的电导率值和温度值进行连续监测和控制。广泛用于电厂、石油化工、冶金、纸业、环保水处理、轻工电子等领域。如电厂冷却水、补给水、饱和水、凝结水和炉水、离子交换、反渗透EDL、海水蒸馏等制水设备原水和产水水质的监测和控制。仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流或电压输出，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；

根据用户需要可提供【流通式】【管道式】【沉入式】【法兰式】等多种形式安装流程的电导率电极。

结构特征

整套测量系统主要由CON5103X型仪表（二次表）和电导率电极（一次表）两部分组成，电极接触被测溶液，仪表显示被测水溶液的电导率值和温度及工作状态。

工作原理

测量原理：为避免电极极化，仪表产生高稳定度的正弦波信号加在电极上，流过电极的电流与被测溶液的电导率成正比，仪表将电流由高阻抗运算放大器转化为电压信号后，经程控信号放大、相敏检波和滤波后得到反映电导率的电位信号；微处理器通过开关切换，对温度信号和电导率信号交替采样，经过运算和温度补偿后，得到被测溶液在25℃时的电导率值和当时的温度值。

温度补偿原理：电解质溶液电导率受到温度变化的影响，需要进行温度补偿。弱的水溶液的温度系数为2.00%℃，浓度越大，温度系数越小。对较低浓度（1µS·cm－1）溶液的温度系数不采用2.00%℃，而由用户设置，范围为0.00～9.99%。

产品特点

LCD大屏液晶显示

中文智能菜单操作

信号输出方式可选

手动、自动温度补偿

两组继电器控制开关

高限、低限、迟滞量控制

同一界面显示电导率值和温度值

设有密码保护防止非工作人员误操作

功能特性

智能性：采用单片微处理机完成电导率值测量、温度测量和补偿；

人机对话：菜单操作结构，使用者按照屏幕上的提示就可操作；

多参数同屏显示：同时显示电导率值、温度值和工作状态；

软件设定输出方式：软件选择0～10mA或4～20mA输出；

测量范围和报警上、下限自由设定；上、下限超限报警提示；

两组继电器控制，迟滞量控制范围可调；

自设密码和服务指南：用户可以自设或修改密码，以免无关人员进入造成误操作；
