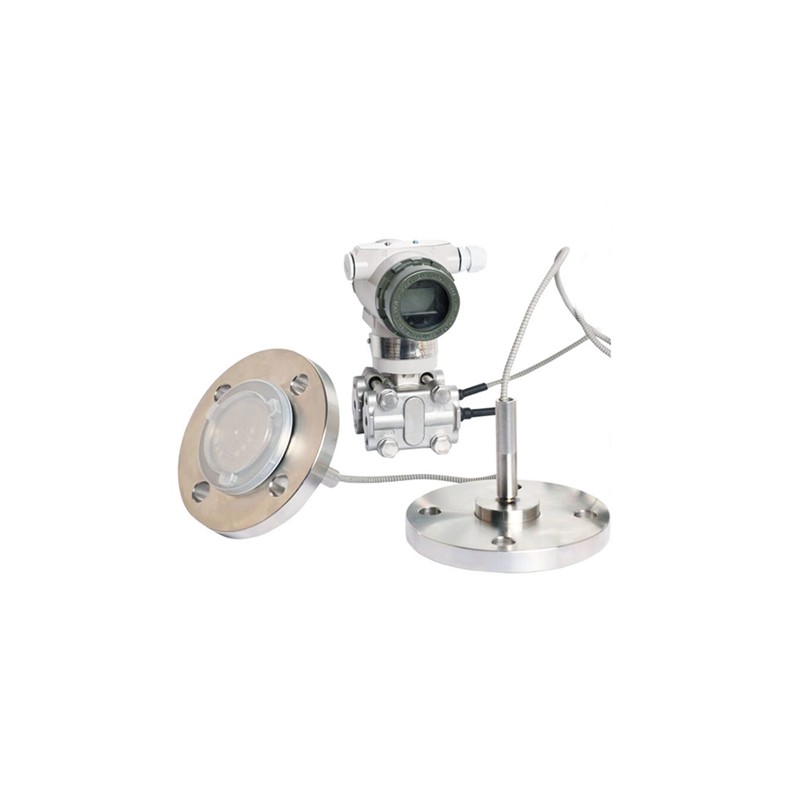

双法兰差压变送器YD-322D2
产品介绍
双法兰差压变送器是一种新型变送器，具有设计 原理先进、品种规格齐全、安装使用简便等特点。外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列设备在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，双法兰差压变送器除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。 产品特点 精度高； 稳定性好； 二线制； 固体元件,接插式印刷线路板； 小型、重量轻、坚固抗振； 量程、零点外部连续可调； 正迁移可达500%；负迁移可达600%； 阻尼可调； 单向过载保护特性好； 无机械可动部件，维修工作量少； 全系列统一结构，零部件互换性强； 接触介质的膜片材料可选择：（316L、TAN、HAST-C、MONEL等耐腐蚀材料） 防爆结构，全天候使用。 技术参数 使用对象 | 液体、气体和蒸气 | 测量范围 | 0-0.1kPa至0-40MPa | 输出信号 | 4～20mA DC（特殊可为四线制220V AC供电,0～10mA DC输出） | 供电电源 | 12～45V DC,一般为24V DC | 负载特性 | 与供电电源有关,在某一电源电压时带负载能力见图2,负载阻抗RL与电源电压VS关系式为RL≤50（VS-12） | 指示表 | 指针式线性指示0～100%刻度，以及3 1/2位LCD液晶式显示 | 防爆 | a.隔爆型 dⅡCT5；b.本质安全型 iaⅡCT6 | 量程和零点 | 外部连续可调 | 温度范围 | 放大器工作温度范围：-29～+93℃（LT型为:-25～+70℃），灌充硅油的测量元件：-40～+104℃，法兰式变送器灌充高温硅油时：+15～+315℃，普通硅油：-40～+150℃ | 静压和过载压力 | 4、10、25、32MPa | 湿度 | 相对湿度为0～100%。 | 振动影响 | 在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g | 电源影响 | 小于输出量程的0.005%/V | 负载影响 | 电源如果稳定,则负载没有影响 | 安装位置影响 | 最大可产生0.24kPa的零点误差,但可校正,对量程没有影响其它 | 结构材料 | 316L不锈钢,哈氏合金C-276,Monel合金,或钽 | 隔离膜片 | 316不锈钢,哈氏合金C,蒙乃尔合金 | 排气/排液阀 | 碳钢镀镍,316不锈钢,哈氏合金C或蒙乃尔合金 | 法兰和接头 | 丁 腈橡胶，氟橡胶 | 接触介质“O”形环 | 硅油或惰性油 | 灌充液 | 碳钢镀镍 | 螺栓 | 低铜铝合金 | 电子壳体材料 | 法兰NPT 1/4，中心距54mm；接头NPT 1/2或M20×1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm（NPT锥管螺纹符合GB/T12716-91） | 引压连接件 | G1/2〃 | 带接头时中心距 | 约5.5kg（不带附件） | 信号线连接孔 | 316L不锈钢,哈氏合金C-276,Monel合金,或钽 | 重量 | 316不锈钢,哈氏合金C,蒙乃尔合金 |
正负迁移：零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。最大正迁移量为最小校调量程的500%；最大负迁移量为最小校调量程的600%。流量变送器最大正、负迁移量为校准量程的10%
| |
