使用对象

液体、气体和蒸气

测量范围

0-0.1kPa至0-40MPa

输出信号

4～20mA DC（特殊可为四线制220V AC供电,0～10mA DC输出）

供电电源

12～45V DC,一般为24V DC

负载特性

与供电电源有关,在某一电源电压时带负载能力见图2,负载阻抗RL与电源电压VS关系式为RL≤50（VS-12）

指示表

指针式线性指示0～100%刻度，以及3 1/2位LCD液晶式显示

防爆

a.隔爆型 dⅡCT5；b.本质安全型 iaⅡCT6

量程和零点

外部连续可调

正负迁移

零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。最大正迁移量为最小校调量程的500%；最大负迁移量为最小校调量程的600%。流量变送器最大正、负迁移量为校准量程的10%

温度范围

放大器工作温度范围：-29～+93℃（LT型为:-25～+70℃），灌充硅油的测量元件：-40～+104℃，法兰式变送器灌充高温硅油时：+15～+315℃，普通硅油：-40～+150℃

静压和过载压力

4、10、25、32MPa

湿度

相对湿度为0～100%。

振动影响

在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g

电源影响

小于输出量程的0.005%/V

负载影响

电源如果稳定,则负载没有影响

安装位置影响

最大可产生0.24kPa的零点误差,但可校正,对量程没有影响其它

隔离膜片

316L不锈钢,哈氏合金C-276,Monel合金,或钽

排气/排液阀

316不锈钢,哈氏合金C,蒙乃尔合金

法兰和接头

碳钢镀镍,316不锈钢,哈氏合金C或蒙乃尔合金

接触介质“O”形环

丁腈橡胶，氟橡胶

灌充液

硅油或惰性油

螺栓

碳钢镀镍

电子壳体材料

低铜铝合金

引压连接件

法兰NPT 1/4，中心距54mm；接头NPT 1/2或M20×1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm（NPT锥管螺纹符合GB/T12716-91）

信号线连接孔

G1/2〃

重量

约5.5kg（不带附件）

YDS3051

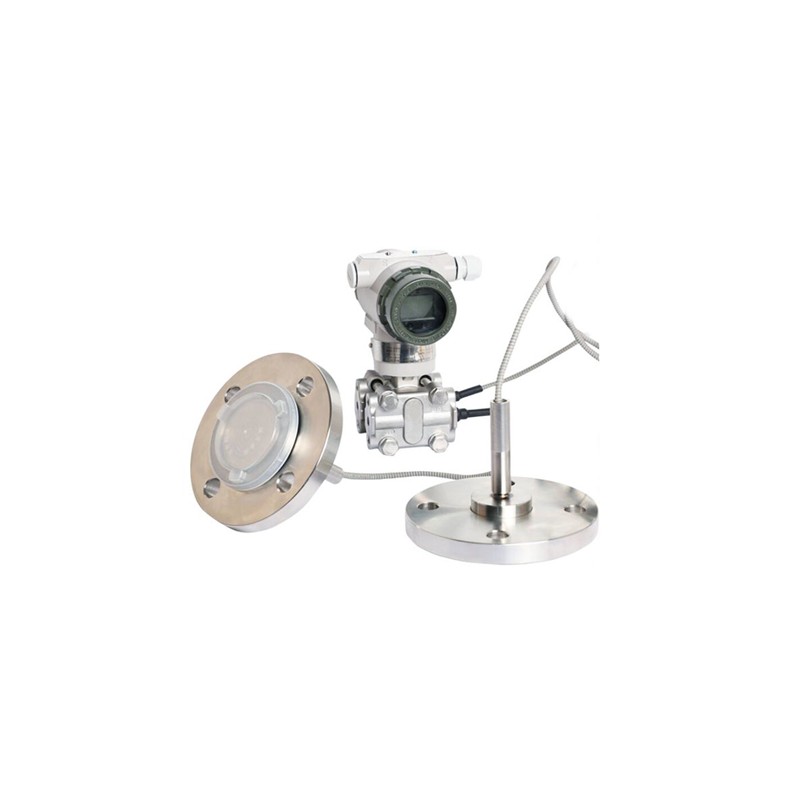

3051双法兰压力变送器（默认无连接线）

代号

有无显示

X

有显示（默认三位半液晶显示）

代号

量程范围（量程可选液位或者压力）

LX（液位）

（LX）X：为所需量程 （注1）

YX（压力）

（YX）X：为所需量程 （注2）

代号

信号输出

A1

4-20mA

AH

4-20mA+HART 通讯

代号

安装方式

详情连接方式选型表

代号

精度等级

A

0.1%FS

B

0.25%FS

C

0.5%FS

代号

毛细光长度（10米内）

EX

（EX）X：为毛细管长度

代号

膜片材质

M1

316L

M2

哈C

M3

钽

DZ

定制

代号

供电电压

G

12～36V常规

DZ

定制

代号

定制

D

附加其他功能：

如：防爆功能、

温压补偿等等

无

常规

YDS3051

X

Y3

A1

39

B

E2

M2

选型举例

例如：YDS3051-X-Y3-A1-39-B--E2-M2-G （电容式差压变送器、带显示、量程0-5Kpa、输出4-20mA、精度0.25级、DN25法兰、2m毛细管、316L膜片、供电24V）

液位量程选型表

代号

量程（m）

代号

量程（m）

代号

量程（m）

代号

量程（m）

01

0..1

02

0..2

03

0..5

04

0..7

05

0..10

12

定制

备注：默认以水的密度进行液位设置，如测量介质是其他需提供密度。

量程选型表

代号

量程

代号

量程

代号

量程

代号

量程

03

0..5KPA

04

0..10KPA

05

0..20KPA

06

0..50KPA

07

0..100KPA

59

定制

备注：以水位来计：1米=10Kpa

代号

连接方式

代号

连接方式

代号

连接方式
