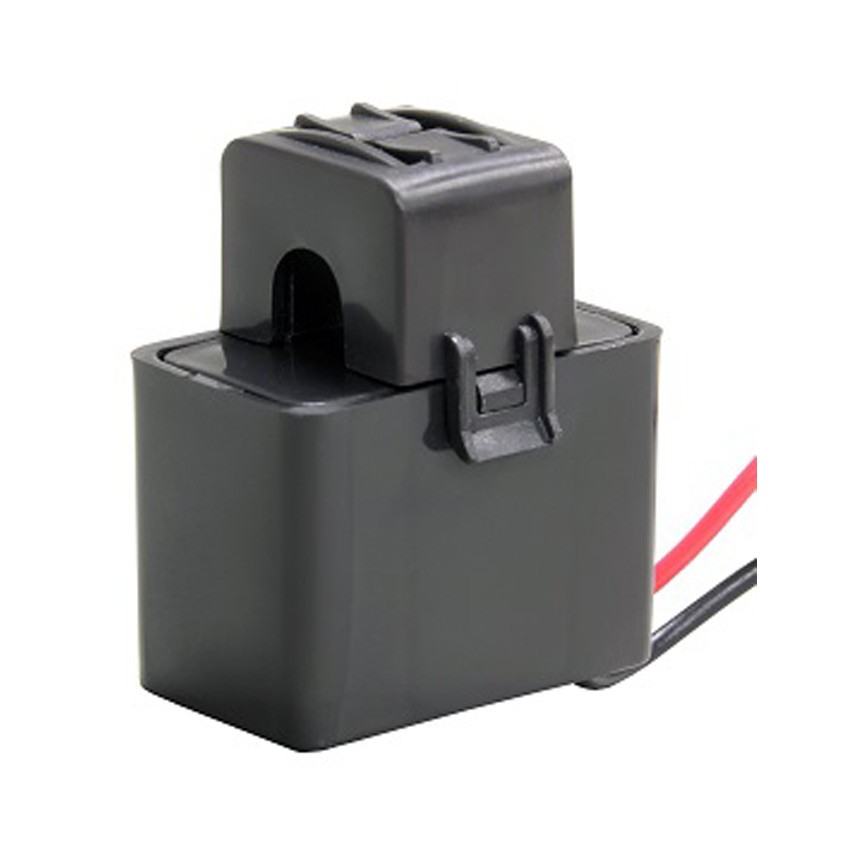

分离式交流电流传感器(CTF型)/电流测试用CTF-6
产品介绍
CTF-6分离式交流电流传感器(CTF系列)/电流测试用 超小型AC0.1～30A的宽幅测量 从微小电流领域到大电流优秀的输出直线性 可以在配电盘内紧凑配置 对应家庭用配电盘的断路器
技术参数 | 型号 | CTF-6 | 适用电流 | AC 0.1～30A (50/60Hz) | 最大容许電流 | AC 40Arms连续 | 输出特性 | AC10.0mA±1%(AC30A) | 相位差特性 | +2.5°±1.0° (RL=10Ω 30A 60Hz +是正向) +2.1°±1.0° (50Hz) | 公称变流比 | 3000：1 | CT钳口直径 | 6mm | 开路保护 | 7.5V | 适用频率 | 10Hz～5KHz | 额定电压 | 低压用AC600V以下（被覆电线） | 绝缘强度 | AC2200V 1分钟（外壳～输出端口之间） | 绝缘电阻 | DC500V、100MΩ以上（外壳～输出端口之间） | 适用温湿度 | -20～50℃ 80%RH以下 以不结露为准 | 保存温湿度 | -30～60℃ 80%RH以下 以不结露为准 | 外壳颜色 | 黑色 | 磁芯材料 | 铁氧体磁芯 | 输出引线 | 约15cm（AWG24相当） | 尺寸、重量 | 19.3×26.4×31mm 约20g | 适用规格 | RoHS对应 | 量程切换 | 量程切换 | 最小分辨率 | 最小分辨率 |
| |
