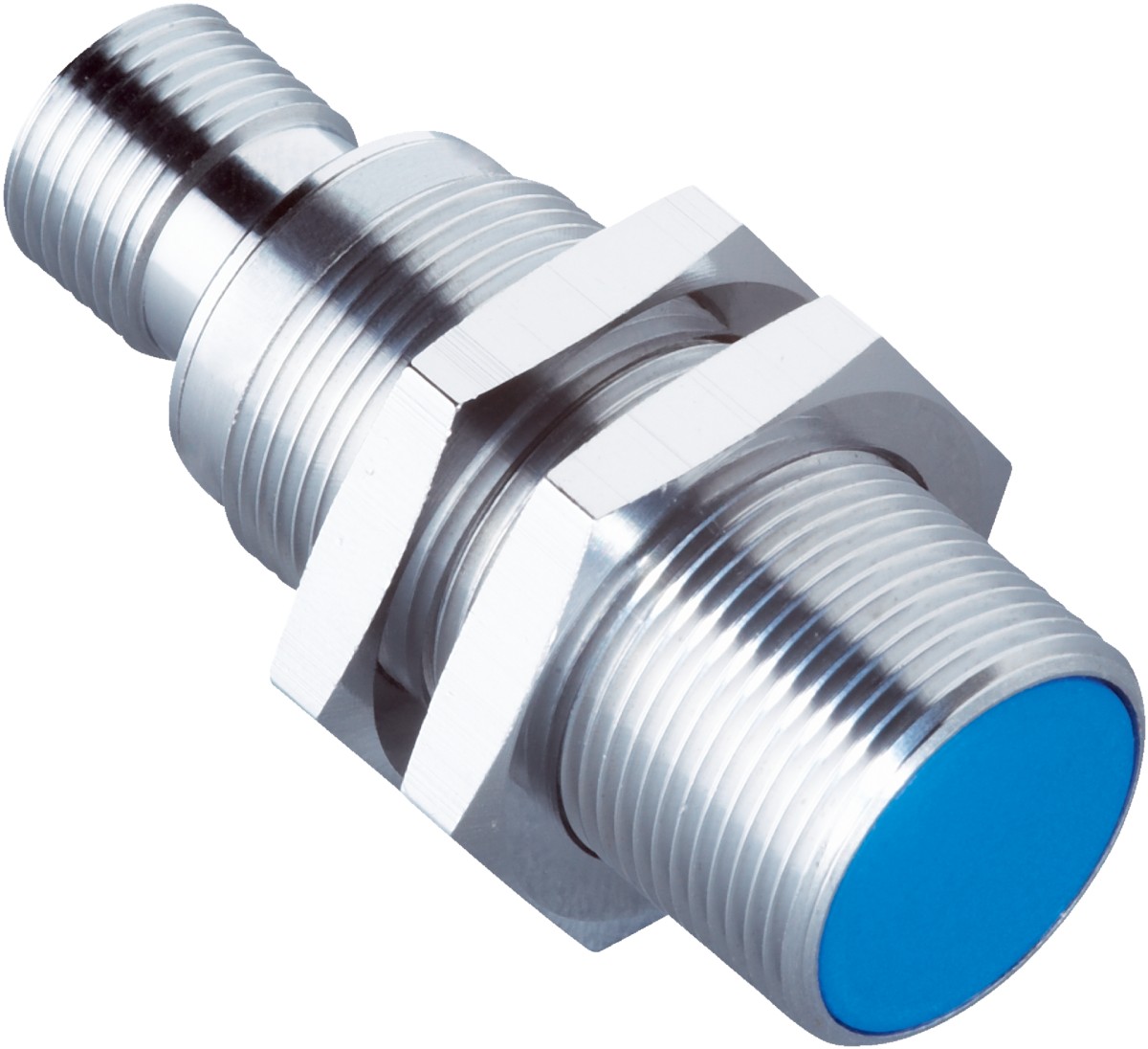

电感式接近传感器IMA18-10BE1ZC0K
| 型号: | IMA18-10BE1ZC0K | | 货号: | 6041793 | | 品牌: | SICK |
产品介绍
   产品特点 | 设计构造 | 米 | | 螺纹尺寸 | M18 x 1 | | 直径 | Ø 18 mm | | 触发感应距离 Sn | 0 mm ... 10 mm | | 安装在金属 | 准齐平 | | 连接类型 | 插头，M12，4 针 | | 输出功能 | 模拟信号 | | 重复准确度 | 0.3 mm 1) 2) 3) | | 重复精度（ TA 恒定） | ± 0.02 mm | | 分辨率 | ≤ 2 µm | | 外壳防护等级 | IP67 4) | | 特殊特征 | 模拟输出端, 三倍触发感应距离 | | 供货范围 | 紧固螺母，黄铜，镀铬 (2 x) 齿盘，不锈钢 (2 x) |
机械/电子参数 | 供电电压 | 15 V DC ... 30 V DC | | 残余纹波 | ≤ 20 % 1) | | （接近传感器）通电后开始工作前的延时 | ≤ 50 ms | | 温度漂移 (Sr) | ≤ 10 % | | 空载电流 | ≤ 12 mA 2) | | 负载电流 | ± 10 mA 3) | | 最大负载电阻 | ≤ 400 Ω Ub = 15 V ≤ 1,000 Ω Ub = 30 V | | 对 QA1 的输出电压 | s = 0 mm: 0 V/-0 +0,4 V (23 ℃) s = 5 mm: +5,2 V/ +-0,4 V (23 ℃) s = 10 mm: +10 V/ +-0,4 V (23 ℃) | | 对 QA1 的输出电流 | s = 0 mm: 4 mA/ +-0,8 mA (23 ℃) s = 10 mm: 20 mA +/-0,8 mA (23 ℃) | | 输出电压 | 0 V ... 10 V | | 带宽 | 500 Hz 4) | | 短路保险 | ✔ | | 运行环境温度 | –25 ℃ ... +70 ℃ 5) 6) | | 外壳材料 | 黄铜, 镀铬 | | 材料，感应面 | 塑料, PTB | | 壳体长度 | 48.5 mm | | 可用的螺纹长度 | 32 mm |
安全技术参数 | MTTFD | 88 年 | | DCavg | 0% | | TM（持续运行时间） | 20 年 |
折减系数 | 提示 | 这些数据仅作为参考，可能有偏差 | | 不锈钢 （V2A） | 大约 0.6 | | 铝 （Al） | 大约 0.18 | | 铜（Cu） | 大约 0.15 | | 黄铜 (Ms) | 大约 0.28 |
安装指导 | 备注 | 相关图示参见“安装指导” | | A | 10 mm | | B | 26 mm | | C | 18 mm | | D | 30 mm | | E | 4 mm | | F | 100 mm |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ |
分类 | ECLASS 5.0 | 27270101 | | ECLASS 5.1.4 | 27270101 | | ECLASS 6.0 | 27270101 | | ECLASS 6.2 | 27270101 | | ECLASS 7.0 | 27270101 | | ECLASS 8.0 | 27270101 | | ECLASS 8.1 | 27270101 | | ECLASS 9.0 | 27270101 | | ECLASS 10.0 | 27270101 | | ECLASS 11.0 | 27270101 | | ECLASS 12.0 | 27274001 | | ETIM 5.0 | EC002714 | | ETIM 6.0 | EC002714 | | ETIM 7.0 | EC002714 | | ETIM 8.0 | EC002714 | | UNSPSC 16.0901 | 39122230 |
| |
