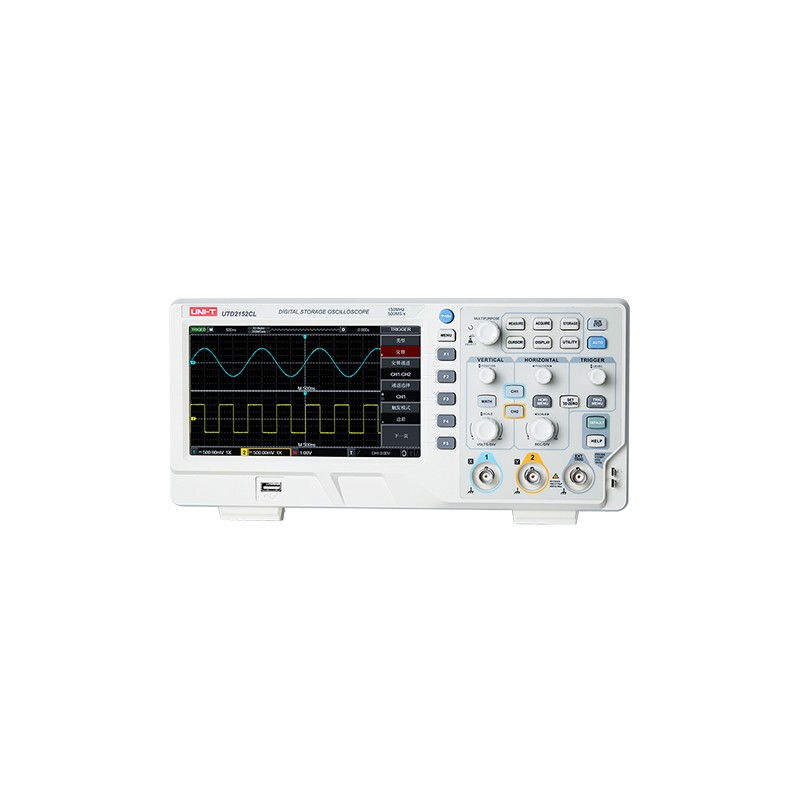

UTD2000CL是一系列经济型台式数字存储示波器，满足基础测试的关键需求，简洁清晰的前面板设计，更方便于用户操作。UTD2000CL系列配置70MHz、实时采样率为500MS/s，提供等性能双通道测试，存储深度64kpts。是一款针对广泛的数字示波器市场包括通信，半导体，计算机，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。
产品功能
多种频率方波可选
输出标准方波10Hz、100Hz、1kHz、10kz可选
多种触发功能
触发类型：边沿、脉宽、斜率、视频、交替，适用于复杂测试环境
AUTO功能
全新AUTO策略，轻松应对复杂测试场景
多种波形参数自动测量
最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、
面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、
上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF共34种测量参数
丰富的MATH功能
数学运算，FFT，数字滤波
光标测量
简单易用的时间电压测量光标
波形相位测量
李沙育波形相位测量，可观察相位图
更宽的显示范围
更宽的显示范围8div×16div
技术参数
型号 | UTD2072CL |
模拟通道数 | 2 |
模拟带宽 | 70MHz |
最高实时采样率 | 500MSa/s |
最大存储深度 | 64kpts |
最高波形捕获率 | 5.000wfms/s |
数字通道 | |
内置信号源 | |
产品配件
 UT-P04 无源探头 |
UT-D14 USB双头打印线 |
电源线 国标三脚扁插+品字尾 |
产品选件
无源探头 |
UT-P21 | 50MHz 15kV |
UT-P20 | 250MHz 1500V |
UT-V23 | 100:1 |
UT-P07 | 500MHz |
UT-P06 | 300MHz |
UT-P05 | 200MHz |
UT-P03 | 60MHz |
高压差分探头 |
UT-P36 | 100MHz 1400Vrms |
UT-P35 | 50MHz 600Vrms |
UT-P33 | 120MHz 14KV |
UT-P32 | 50MHz 3KV |
UT-P31 | 100MHz 1.5KV |
UT-P30 | 100MHz 800V |
电流探头 |
UT-P44 | 50MHz 40A DC/AC |
UT-P43 | 25MHz 20A DC/AC |
UT-P42 | 150kHz 0.4A～200A |
UT-P41 | 100kHz 0.05A～100A |
UT-P40 | 100kHz 0.4A～60A |
