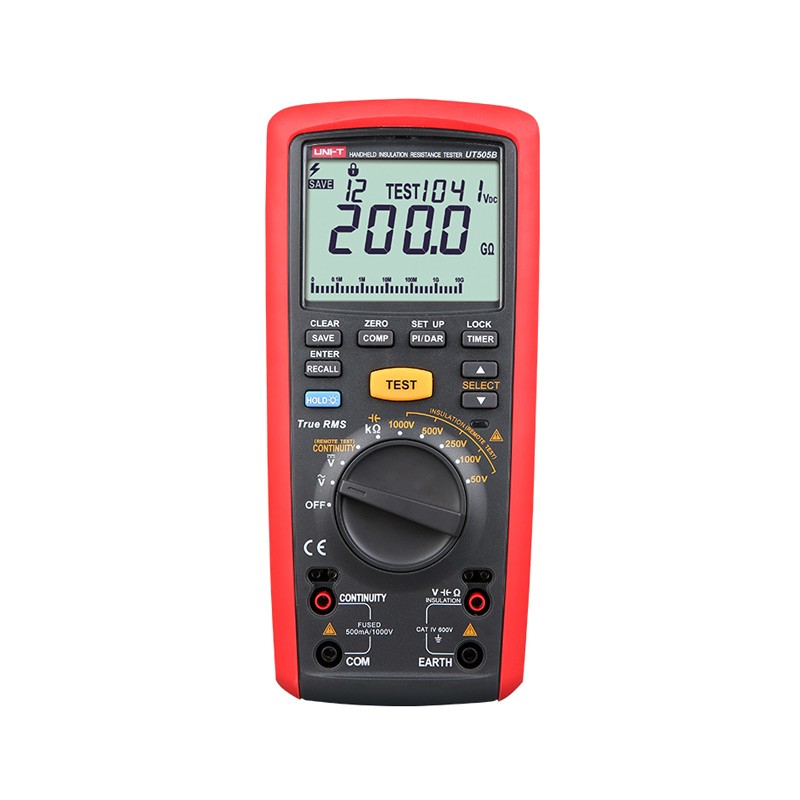

UT505B产品主要特点

大型6000字读数显示屏，带模拟条显示

具有PI极化/DAR绝缘吸收比指数测量，自动计算电阻比率

COMP比较功能，绝缘电阻测量设定通过/失败比较值

具有启动锁定/定时测量功能，六组定时时间可选

具有99组储存/调用功能

自动释放电压功能，提高用户操作安全性

步进功能:每个功能档位50%～120%的步进绝缘输出电压

数据保持，测量读数保持模式

自动关机,节省电池电量

背光灯功能便于在阴暗光线下操作

支持遥控表笔测量，可单手操作

带电测试/高压输出警报功能

连续性导通测量功能，用于测试被测导体的低阻值

漏电流显示功能

USE自检，自动保险丝检测/警告

表符合UL及CE欧洲共同体（European Union）标准

基本功能

量程

基本精度

型号

UT505B

绝缘电阻(Ω)

输出电压

50V/100V/250V/500V/1000V

0%～10%

50V

0.01MΩ～50.0MΩ

±(3%+3)

50.0MΩ～1.0GΩ

±(3%+3)

1.0GΩ～10GΩ

±(10%+3)

100V

0.01MΩ～100.0MΩ

±(3%+3)

100.0MΩ～1.0GΩ

±(3%+3)

1.0GΩ～20GΩ

±(10%+3)

250V

0.01MΩ～200.0MΩ

±(1.5%+5)

200.0MΩ～1.0GΩ

±(1.5%+5)

1.0GΩ～50GΩ

±(10%+3)

500V

0.01MΩ～500MΩ

±(1.5%+5)

500MΩ～1.0GΩ

±(1.5%+5)

1.0GΩ～100GΩ

±(10%+3)

1000V

0.1MΩ～2000MΩ

±(1.5%+5)

2.0GΩ～9.9GΩ

±(5%+3)

10.0GΩ～20GΩ

±(7%+3)

20GΩ～200GΩ

±(20%+3)

负载电流

50V(R=50KΩ) 1mA

0%～10%

100V(R=100KΩ) 1mA

0%～10%

250V(R=250KΩ) 1mA

0%～10%

500V(R=500KΩ) 1mA

0%～10%

1000V(R=1MΩ) 1mA

0%～10%

短路电流

<3mA

漏电流(A)

10 ～ 2000 μA

±(10%+3)

低电阻(Ω)

0.01Ω～100Ω(大约5.0V/>200mA/20mA可选择)

±(1.5%+3)

通用电阻（kΩ）

0.01kΩ～10MΩ

±(3%+2)

直流电压(V)

0.0V～600.0V

±(2%+2)

交流电压(V)

0.0V～600.0V

±(2%+3)

频率(Hz)

45～1K Hz

±(0.1%+3)

电容(F)

100 pF ～500μF

±(5%+5)

最大显示

6000

自动量程

√

真有效值

√

步进电压

50%～120%量程内与10%步进

√

吸收比(DAR)

60S/15s和60s/30s

√

极化指数(PI)

√

定时测量

√

高压报警

√

自动放电

√

FUSE自检

√

模拟条

√

自动关机

√

蜂鸣器报警

√

数字保持

√

数据存储

99组

比较测量功能

√

LCD 背光

√

低电压显示

√

一般特征

电源

1.5V 电池（5号) × 6

LCD尺寸

78mm × 59mm

机身颜色

红色 + 灰色

机身重量

630g

机身尺寸

103mm × 225mm × 59 mm

标准配件

测试线、表笔、鳄鱼夹、电池、布包

标准包装

彩盒、说明书、保修卡

标准包装数量

20 台

标准包装尺寸

515mm × 380mm × 385mm

标准包装箱毛重

20 Kg

选配件*

遥控测试笔
