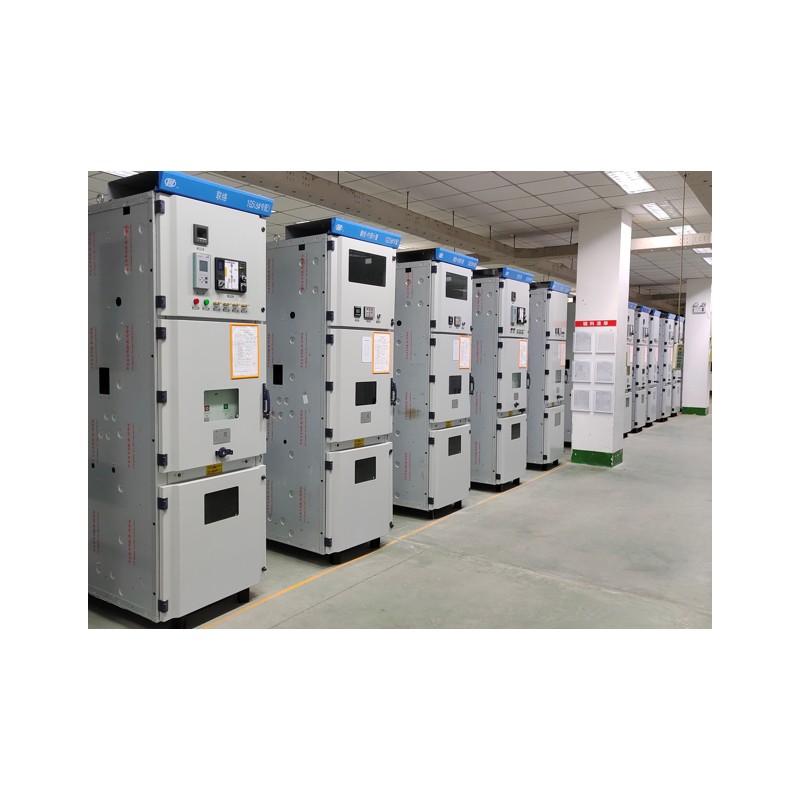

GZS1(KYN28A-12)型户内金属铠装抽出式开关设备是三相交流50Hz单母线及双母线分段系统的户内成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。开关柜内配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，具有完善的“五防”功能。

它既配用国产的ZN63A（即VSI）真空断路器，也可配置进口VD4等真空断路器。

产品特点

开关柜外壳采用进口敷铝锌钢板，门和封板厚度不小于2.5mm,其它不小于2.0mm,型钢支架均以螺钉组合而成坚固一体，无任何焊点；

开关柜的各室均具有与壳体相同防护等级的压力释放装置，共压力出口的位置应确保对人身没有危害，压力释放装置在正常情况下关闭；在事故情况下，压力出口打开，自动释放内部压力；

在运行位置的隔离插应能耐受短路冲击电流和短时短路电流，并保证接触良好；

当小车位于试验位置时，隔离插头完全断开，活门自动关闭，以防止操作人员接触带电部分，上下活门应能分别开启；

开关柜包括：母线室、断路器室、电缆室、控制仪表室,并设有独立的过压释放通道（提供内部故障燃弧试验报告）。各室之间防护等级为IP3X，柜内所有带电部分均应绝缘，绝缘材料选用耐电孤、耐高温、阻燃、低毒、不吸潮，且具有优良机械和电气性能的材料。

主要参数
