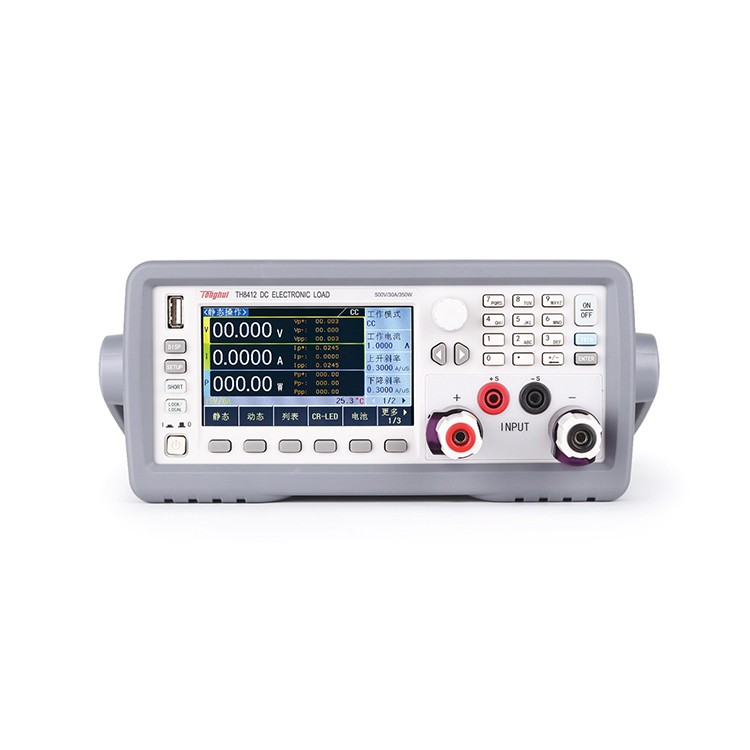

可编程直流电子负载TH8400型
产品介绍
TH8400 系列是一款高精度、高智能、易操作的直流电子负载。该系列仪器集合了多种测试功能，性能优越，并且采用液晶屏显示，显示明了，操作菜单化，快捷方便，能很好的适应生产现场快速操作需要以及实验室高精确度高稳定度的需要。
功能特点 A. 常规模式

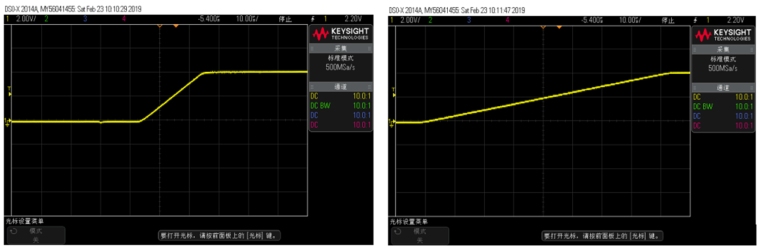

B. 可编程加载电流变化率 用户可根据应用场合设置电流加载时的变化速率，以防止源电压的过冲和振荡。如果设置速率,在以下情下速率会发生作用。 ■ 改变设定的电流值而发生的变化（包括各种高级功能）。 ■ 因加载电流值而发生变化时。
C. 短路功能 负载可以在输入端模拟一个短路电路，按负载最大量程的最大电流值进行短路拉载测试。 D. 动态测试 高达25kHz的动态测试频率可用来测试电源的宽带宽范围内的动态特性，三种动作类型（连续、脉冲和翻转）以及独立的上下斜率设置使其具有更广泛的应用场合。例如此功能非常适合应用于测试D/D转换器与电池的瞬间大电流耐受程度。

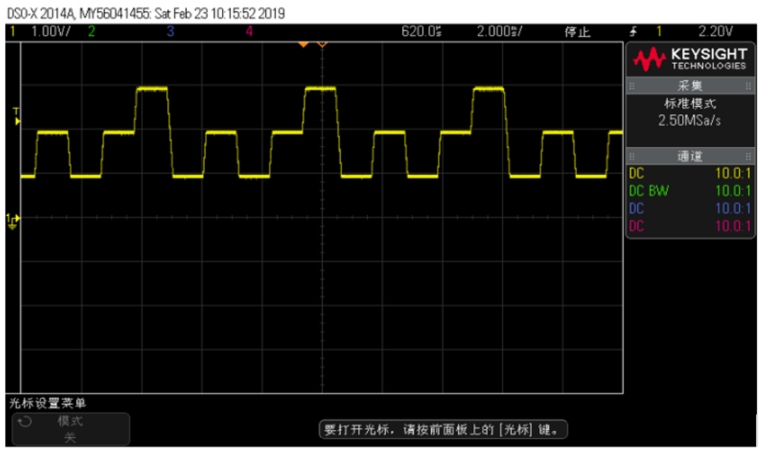

E. 列表测试 负载根据用户所编辑的列表（折线图）进行电流拉载。 主要应用于模拟电池放电拉载电流、模拟笔记本电脑拉载电流、模拟电动汽车拉载电流、模拟两个电流准位以上的动态电流。

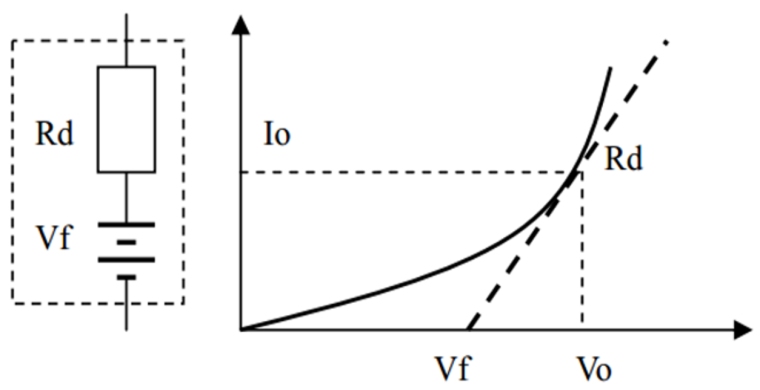

F. CR-LED测试 模拟二极管的负载特性。 CR-LED功能通过发光二级管的导通电压和操作电阻设置，可以真实的模拟LED的实际带载特性，避免了常规的定电阻模式（CR）下电压电流不稳定产生的震荡情况。从而检测LED电源的真实带载情况。

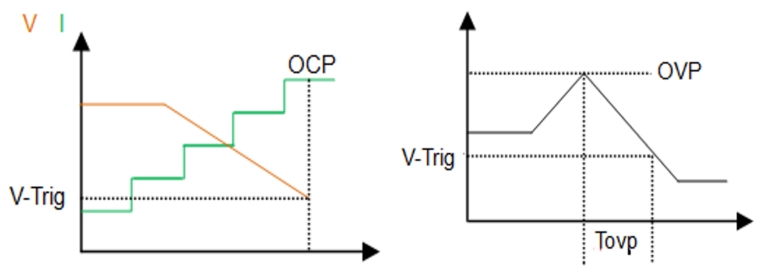

G. 电池测试 负载模拟电池的工作模式，放电条件支持CC、CP及CR三种方式。通过设定电压、时间(1秒～360,000秒)、电流容量(Ah)或功率容量(Wh)四种条件让电子负载停止拉载，确保电池不会过度放电而损坏。此外，测量并显示电池的放电电量(Ah、Wh)与总放电时间。 H. 时间测试 负载在预定带载条件下，自动捕捉2个触发信号间的时间间隔，并计算其显示该时间间隔。 I. 保护测试(OCPT、OVPT、OPPT) 负载提供过流、过压和过功率保护测试功能。当测试仪器触发保护功能时，负载会捕捉触发保护的电流、电压或动率点及其相关参数。
J. 负载效应 负载将在3种不同载荷（Imin,Inormal,Imax）下进行带载，并分别持续以预设的时间（Delay），然后记录下不同载荷下的电压值，直接测量并显示被测电源的负载调整率（Regulation）、ΔV及电源内阻（Rs）。

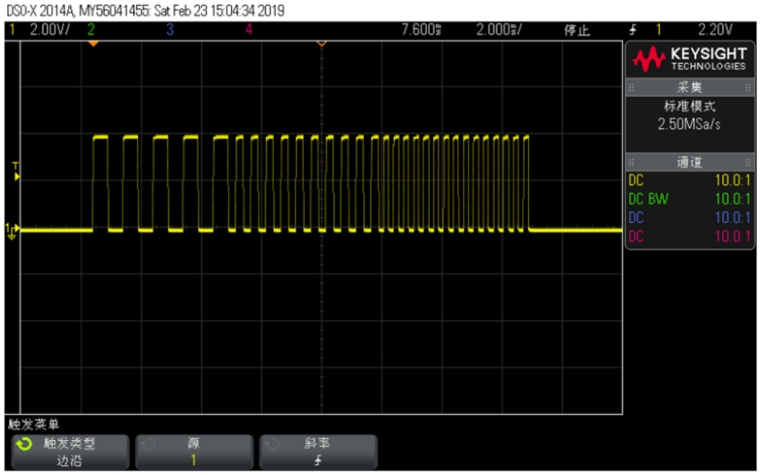

K. 动态频率扫描 本负载动态变频扫描功能提供两种频率步进方式（对数和线性），频率最高可达50kHz，用以捕捉被测电源最恶劣情况下的Vp+及Vp-。
自动测试 自动测试功能被用于生产线的产品检验。负载按照文件中编辑的步骤，按顺序进行带载及测试，自动判定合格与否，并根据设置的触发输出条件启动触发输出。 应用 ■ 电源类 充电器，开关电源，通讯电源，LED驱动，手机电池，充电宝等 ■ 新能源 太阳能电池，新动力汽车，电动自行车 ■ 电子电力元器件 保险丝/接插件/继电器/传感器 ■ 自动化设备集成测试 技术参数
|
