多路电流电压在线测试仪ETCR8340
产品介绍

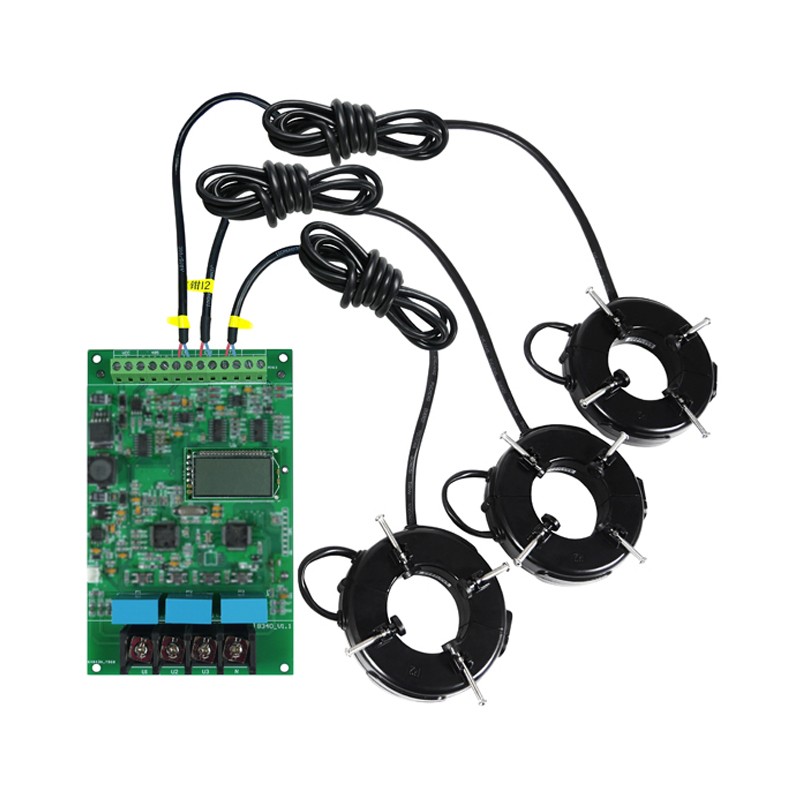

ETCR8340多路电流电压在线测试仪是为现场在线实时监测、记录多路交流电流、交流电压而精心设计制造。测试仪由采集器、开口式互感器等组成。采集器可接入3路电流互感器、3路电压。采集器有RS485接口，提供MODBUS通信协议，便于用户二次开发。互感器有圆形、扁口、防水型等多种款式可供用户选择，开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安全。可广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安全、准确、便捷的电力测试仪器。 性能特点： 同时在线监测、记录1～3路交流漏电流、电流，1～3路电压。用于电路绝缘故障的排查，监测间歇性漏电故障，变压器铁芯接地电流监测，电缆接地环流监测等线路电流电压监测。 电流量程：AC 0.00mA～20A/60A/300A/600A/1000A/6000A（选型） 电流测量精度：0.5级/1.0级/2.0级（选型） 电流测量路数：1～3路（可按用户要求订制） 电流CT口径：Φ40mm/Φ60mm/64x16mm/Φ100mm（选购） 电压量程：AC 0.0V～600V 电压分辨力：0.1V 电压测试精度：0.5级 通讯方式：RS485（支持MODBUS-RTU通讯协议）
技术参数： 功 能 | 电流在线测量，电压在线测量 | 电 源 | DC 6V～24V | 测试方式 | 电流：CT互感器，真有效值 | 调理板尺寸 | 宽高厚91mm×144mm×22mm | 调理板质量 | 约116g | 采集器尺寸（另购） | 宽高厚78mm×165mm×42mm | 采集器质量（另购） | 约292g | 电流测量量程 | AC 0.00mA～20A/60A/300A/600A/1000A/6000A（选型） | 电流测量精度 | 0.5级/1.0级/2.0级（选型） | 电流测量路数 | 1～3路（可按用户要求订制） | CT规格尺寸 | 按用户需求订制 | 电压测量量程 | AC 0.0V～600V | 电压测量精度 | 0.5级 | 电压测量路数 | 1～3路（可按用户要求订制） | 通讯方式 | RS485 | 通讯协议 | Modbus协议 | 频率响应 | 50Hz、60Hz | 响应时间 | ≤5秒 | 功耗电流 | ≤50mA | 工作温湿度 | -20℃～50℃；80%rh以下 | 温湿度误差 | -10℃以下或40℃以上误差影响量为1% | 存放温湿度 | -10℃～60℃；70%rh以下 | 绝缘电阻 | 100MΩ或更大,1000V | 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |
二、开口电流互感器型号 CT型号 | CT口径 | 量程 | 备注 | 8340-010K | Φ10mm | 0.00mA～20A | 卡扣式漏电流互感器 | 8340-025K | Φ20mm | 0.00mA～20A | 8340-040K | Φ40mm | 0.00mA～20A | 8340-080K | Φ80mm | 0.00mA～20A | 8340-040J | Φ40mm | 0.0A～600A | 卡扣式互感器 | 8340-060J | Φ60mm | 0.0A～600A | 8340-4213 | 42mm*13mm | 0.0A～600A | 扁口形互感器 | 8340-6416 | 64mm*16mm | 0.0A～600A | 8340-045P | Φ45mm | 0.0A～600A | 防水型互感器（IP67） | 8340-060P | Φ60mm | 0.0A～600A | 8340-100FA | Φ100mm | 0A～3000A | 柔性线圈电流传感器 | | | |
| |
