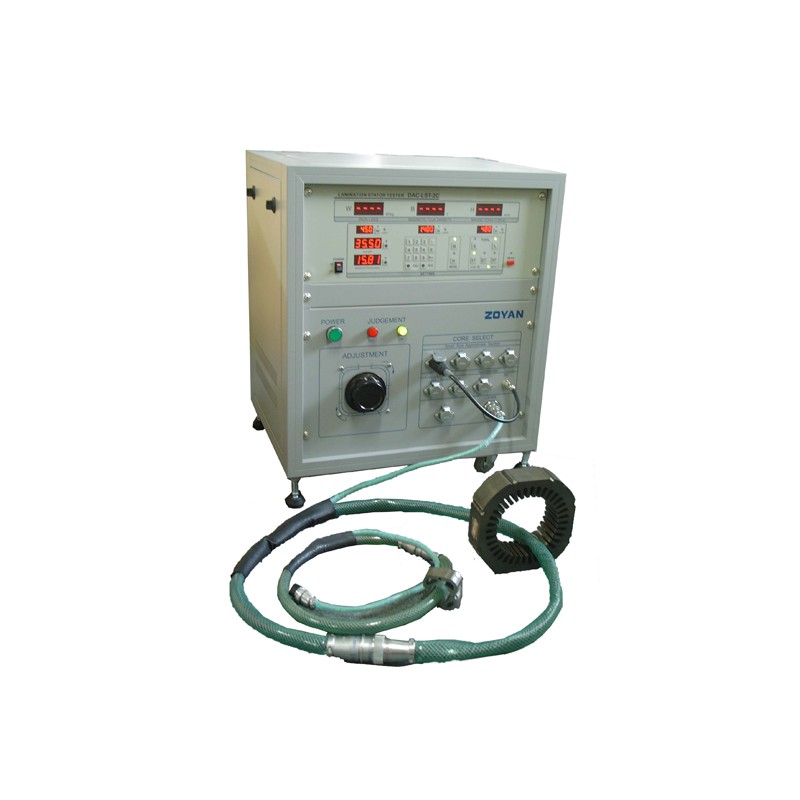

本装置用于电机/马达等的叠片定子铁芯之合格与否测试,依据定子在励磁后的B ( 磁通密度 Magnetic Flux Density )、H ( 磁化强度 Magnetizing Force )以及 W( 铁损 Iron Loss ) 三项指标，和标准定子数据比较，从而判定其合格与否。该设备采用数码化设计，数据参数显示直观，操作简单。利用计算机专用软件，方便测试数据管理；采用微型打印机，随时打印输出测试数据。

产品特点

• 测量电机定子铁芯之磁性指标(B磁通密度-H磁场强度-W铁损值)。

• 开机后显示最后使用的设定数据，同类铁芯测试时，开机后无需再设定。

• 两种判断模式：“ B ”磁通密度和“ H ”磁场强度为基准的两种模式。

• 用与同类型标准铁芯测试数据之比较，对层状铁芯良否自动判断。

• 可测试各种大小规格的叠片定子铁芯，自由切换。

• 适合生产现场的随机抽样检测或逐个检测。

基本使用方法

利用标准铁芯测试后所得数据，对同类铁芯，按设计尺寸，设定铁芯的磁路长(Length)和断面面积(S=Width宽度 x Thickness厚度)，依据品质管理的要求，“合格品”和“不合格品”之间的数据差异，设定上下限数据；选择下列两种基准判断方式：

【B MODE】 判断模式B：以一定的磁通密度B为前提，判断铁损W值和磁场强度H值的大小。H值越小，说明在一定磁通量的前提下产生较小的磁场强度，铁芯的质量越好。同时，铁损值W也越小越好。

【H MODE】判断模式H：以一定的磁场强度H为前提，判断铁损W值和磁通密度B值的大小。B值越大，说明在相同磁场强度的条件下获得更多的磁通，铁芯的质量越好。此时，铁损值W越小越好。

技术参数
