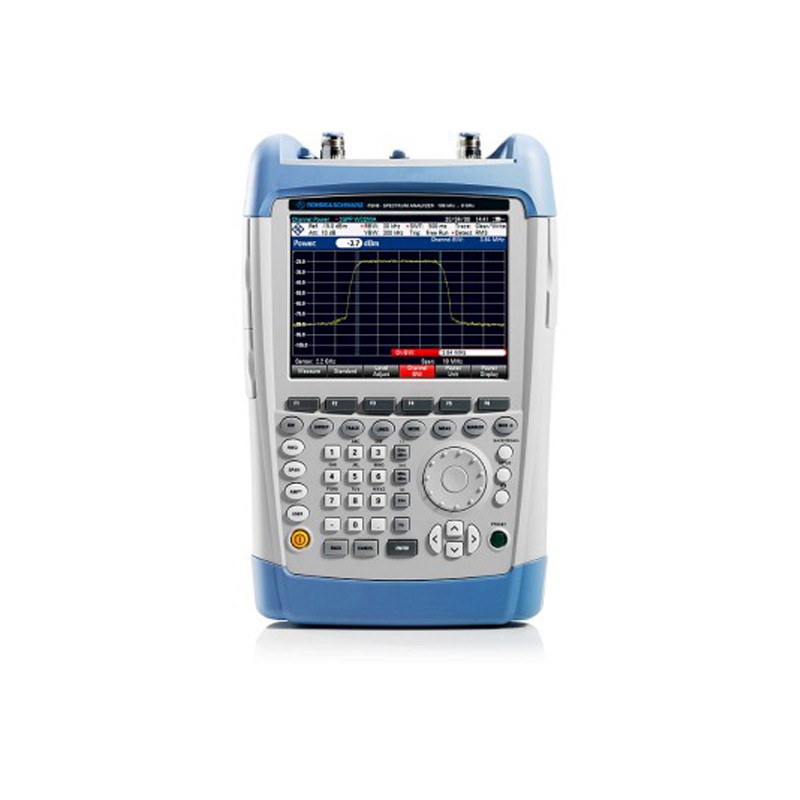

手持式频谱分析仪R&S®FSH型

查看大图

型号:

R&S®FSH

索取资料及报价

产品介绍

产品详情

R&S®FSH 手持式频谱分析仪将频谱分析仪、网络分析仪、电缆和天线分析仪、干扰捕获分析仪以及功率计的功能集于一体。这款多功能分析仪可实现简单高效的现场测量。坚固设计和内置手柄使其非常适用于户外任务。

性能特点：

9 kHz 至 20 GHz
出色的灵敏度，使用前置放大器时 < –161 dBm (1 Hz)
一体化分析仪：频谱分析仪、网络分析仪和 CAT
内部跟踪源、VSWR 电桥、偏置器
采用坚固耐用的防水外壳，适用于现场应用

可靠伙伴

R&S@FSH手持式频谱分析仪提供多种型号。这款一体化分析仪具备内置跟踪源、VSWR电桥和偏置器。无需使用多台分析仪以进行现场测量。


精简准备工作.

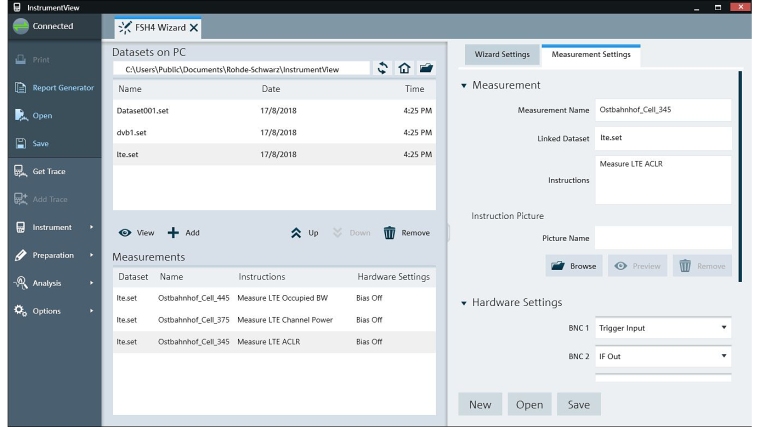

否要在有限时间内完成现场任务?可以在前往现场之前，使用R&S@InstrumentView软件预先定义测量参数和步骤。这有助于节省时间并减少现场出现的人为错误。

系统配置选件和应用

针对不同应用和不同频率范围， R&S®FSH 共有 10 种型号可选（包括 . 04 /. 08 /. 14 /. 18 /. 24 /. 28 /. 13/. 23/. 20/. 30 型号）。R&S®FSH 可以在最高3.6 GHz、8 GHz、13.6 GHz 或 20 GHz 的频率上限执行测量。带内置跟踪源的型号也可用于确定电缆、滤波器和放大器等组件的传输特性。

其他带内置跟踪源和内部 VSWR 电桥的型号可用于故障点距离 (DTF) 测量、匹配测量和矢量网络分析。

所有型号都带有可调前置放大器，适用于测量非常小的信号。有两种功率探头作为附件提供，可用于精确执行最高110 GHz 的终端式功率测量以及最高 4 GHz 的定向功率测量。

下面各表给出了针对不同标配功能和应用的可能配置，以及可用型号的概况。

型号

功能	频率范围	前置放大器	跟踪源	内置 VSWR 电桥	针对端口 1/2 的直流电压电源（偏压）
R&S®FSH4，.04 型号	9 kHz 至 3.6 GHz	•	–	–	–
R&S®FSH4，.14 型号	9 kHz 至 3.6 GHz	•	•	–	–
R&S®FSH4，.24 型号	100 kHz 至 3.6 GHz	•	•	•	•
R&S®FSH8，.08 型号	9 kHz 至 8 GHz	•	–	–	–
R&S®FSH8，.18 型号	9 kHz 至 8 GHz	•	•	–	–
R&S®FSH8，.28 型号	100 kHz 至 8 GHz	•	•	•	•
R&S®FSH13，.13 型号	9 kHz 至 13.6 GHz	•	–	–	–
R&S®FSH13，.23 型号	9 kHz 至 13.6 GHz	•	•	•	–
R&S®FSH20，.20 型号	9 kHz 至 20 GHz	•	–	–	–
R&S®FSH20，.30 型号	9 kHz 至 20 GHz	•	•	•	–

标配功能

型号	.04/.08/.13/.20	.14/.18	.24/.28	.23/.30
TDMA 功率测量	•	•	•	•
通道功率测量	•	•	•	•
场强测量/ 使用全向天线的测量	•	•	•	•
占用带宽测量	•	•	•	•
通过通道表设置频率	•	•	•	•
标量传输测量	–	•	•	–
标量反射测量	–	–	•	–
矢量传输 (S12) 和矢量反射 (S22) 测量	–	–	–	•
单端口电缆损耗测量	–	–	–	•
通道功率计	•	•	•	•

选配件

型号	.04/.08/.13/.20	.14/.18	.24/.28	.23/.30
瀑布图测量	R&S®FSH-K14	R&S®FSH-K14	R&S®FSH-K14	R&S®FSH-K14
干扰分析	R&S®FSH-K15	R&S®FSH-K15	R&S®FSH-K15	R&S®FSH-K15
地理标记	R&S®FSH-K16	R&S®FSH-K16	R&S®FSH-K16	R&S®FSH-K16
室内测绘	R&S®FSH-K17	R&S®FSH-K17	R&S®FSH-K17	R&S®FSH-K17
接收机模式和通道扫描测量	R&S®FSH-K43	R&S®FSH-K43	R&S®FSH-K43	R&S®FSH-K43
分析 GSM/GPRS/EDGE 发射信号	R&S®FSH-K10	R&S®FSH-K10	R&S®FSH-K10	R&S®FSH-K10
分析 WCDMA/HSDPA/HSPA+ 发射信号	R&S®FSH-K44， R&S®FSH-K44E	R&S®FSH-K44， R&S®FSH-K44E	R&S®FSH-K44， R&S®FSH-K44E	R&S®FSH-K44， R&S®FSH-K44E
分析 CDMA2000® 信号	R&S®FSH-K46， R&S®FSH-K46E	R&S®FSH-K46， R&S®FSH-K46E	R&S®FSH-K46， R&S®FSH-K46E	R&S®FSH-K46， R&S®FSH-K46E
分析 1xEV-DO 信号	R&S®FSH-K47， R&S®FSH-K47E	R&S®FSH-K47， R&S®FSH-K47E	R&S®FSH-K47， R&S®FSH-K47E	R&S®FSH-K47， R&S®FSH-K47E
分析 TD-SCDMA/HSDPA 信号	R&S®FSH-K48， R&S®FSH-K48E	R&S®FSH-K48， R&S®FSH-K48E	R&S®FSH-K48， R&S®FSH-K48E	R&S®FSH-K48， R&S®FSH-K48E
分析 LTE FDD 信号	R&S®FSH-K50⁵⁾， R&S®FSH-K50E	R&S®FSH-K50⁵⁾， R&S®FSH-K50E	R&S®FSH-K50⁵⁾， R&S®FSH-K50E	R&S®FSH-K50⁵⁾， R&S®FSH-K50E
分析 LTE TDD 信号	R&S®FSH-K51⁵⁾， R&S®FSH-K51E	R&S®FSH-K51⁵⁾， R&S®FSH-K51E	R&S®FSH-K51⁵⁾， R&S®FSH-K51E	R&S®FSH-K51⁵⁾， R&S®FSH-K51E
分析 NB-IoT 下行链路信号	R&S®FSH-K56⁵⁾	R&S®FSH-K56⁵⁾	R&S®FSH-K56⁵⁾	R&S®FSH-K56⁵⁾
故障点距离 (DTF) 测量	–	–	R&S®FSH-K41	R&S®FSH-K41
矢量反射和传输测量（S₁₁、S₂₂、S₂₁、S₁₂）	–	–	R&S®FSH-K42	•（仅限 S₁₂、S₂₂）
单端口电缆损耗测量	–	–	R&S®FSH-K42	•
矢量电压表	–	–	R&S®FSH-K45	R&S®FSH-K45
功率测量（最高 110 GHz）	详见第 33 页功率探头
定向功率测量（最高 1 GHz）	R&S®FSH-Z14	R&S®FSH-Z14	R&S®FSH-Z14	R&S®FSH-Z14
定向功率测量（最高 4 GHz）	R&S®FSH-Z44
