适用于定位发射机和干扰源的便携式天线

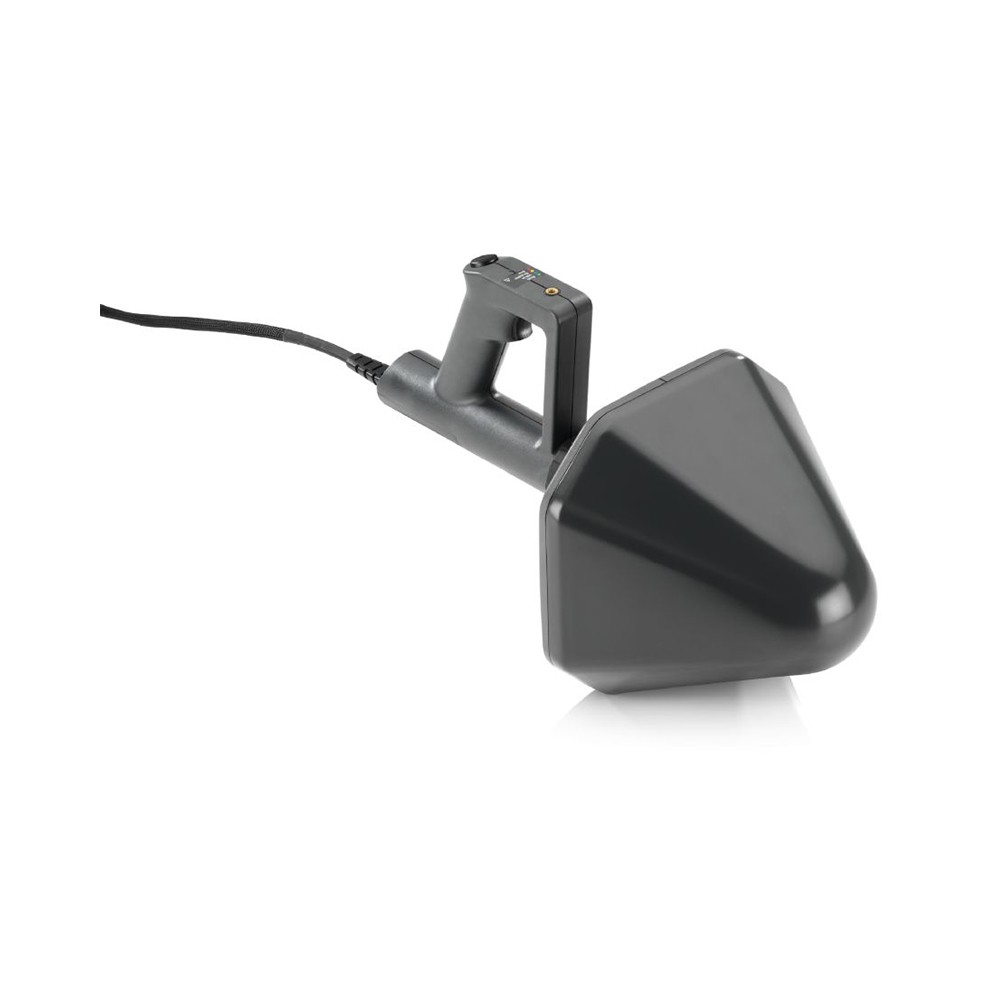

R&S®HE400 手持式定向天线与分析仪或接收机结合使用，以在 8 kHz 至 8 GHz 的频率范围内检测和定位发射机和干扰源。天线经过优化，以与 R&S®PR200 便携式监测接收机、R&S®PR100 便携式接收机和便携式频谱分析仪结合使用。天线包括天线手柄、电缆组件和天线模块。天线具有七个不同的天线模块，可用于接收垂直或水平极化信号。用户可以激活内置的低噪声放大器 (LNA) 以提高系统灵敏度。集成式电子罗盘可提供精准的方位角和仰角数据。

主要特点

• 工作频率范围介于 8 kHz 至 8 GHz

• 用于定位发射机和干扰源

• 宽动态范围

• 天线模块可替换

• 包含 GNSS 接收机和电子罗盘

特性和优点

模块化产品设计

可选择合适的天线

R&S®HE400 手持式定向天线系列采用模块化设计，支持根据客户应用选择合适的天线手柄和天线模块。

体积小，支持宽频率范围

覆盖 8 kHz 至 8 GHz 频率范围

天线具备极宽的频率范围，可用于各种不同的客户应用，例如干扰捕获、频谱监测和频谱监视。

清晰的定向辐射方向图

提供明确的测量结果

适用于 R&S®HE400 的定向天线模块具有清晰的定向方向图，因此可以确保天线指向信号源，从而清楚测定方向。

在反射环境中，需要在不同位置进行多次测量。

宽动态范围

得益于可切换的有源和无源模式（LNA 开关）

可切换的内置低噪声放大器 (LNA) 在有源模式下提供一流灵敏度，在无源模式下具备宽动态范围。这样可以在不同应用中使用天线。

快速精确地定位信号源

快速提供精确结果

与 R&S®HE400CEL 和 R&S®HE400SCB 相结合时，天线可利用独特、精密的方位检测模式以提供非常准确的测向结果，从而快速定位信号源。

主要规格

通用附件

R&S®HE400Z4

三脚架，适用于 R&S®HE400 天线系列运输包/运输箱可用于不同配置。
