TD800-02大屏幕温度显示器

型号:	TD800-01/02
配件产地:	国产配件

产品名称

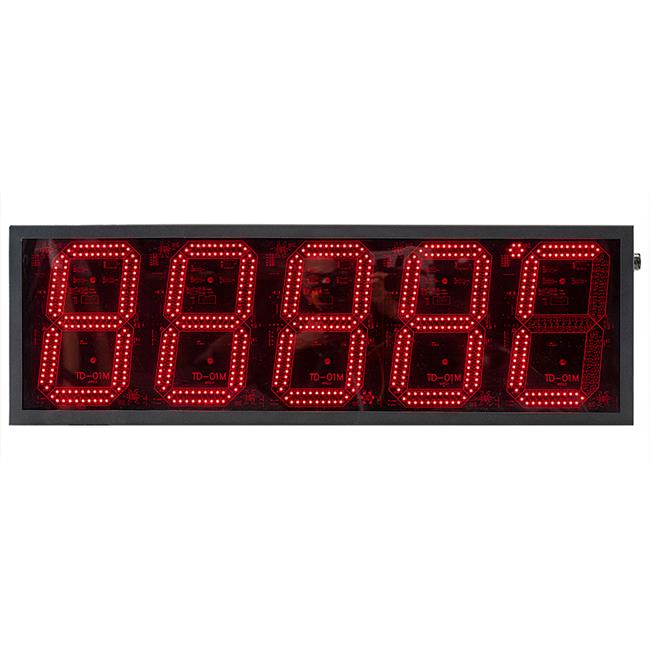

TD800-01大屏幕温度显示器

产品介绍

TD800系列大屏幕温度显示器是一种智能型温度显示器，是红外测温仪或其它检测器仪器的显示配套仪表。采用点阵红色LED扫描显示，相比普通方式，功耗更低。显示的像素精确到每个像素，即使个别的损坏也不会影响整个显示。可以悬挂在墙上，100米内清晰可见，显示直观、方便。

它可任意修改仪表的量程设置，信号处理功能有峰值、谷值、平均值。并可以根据用户需求，保留一段时间内的平均温度，下一个温度到来时自动更新。带仪表自检功能和精度校正功能。

技术参数

工作电源	AC220(1±20%)V，带EMI滤波器
输入信号	4mA～20mA，取样电阻100欧姆，带过压保护，过流保护
测量精度	±0.2%tm℃(tm为测温范围上限值)
重复精度	±1℃
上限对应温度	设定范围为-50℃～3200℃，上限温度与20mA相对应
下限对应温度	设定范围为-50℃～3200℃，下限温度与4mA相对应
测量模式	实时温度：设置时间0.0s，响应时间为10ms
	峰值温度：设置时间0s～99.9s，>99.0s为无限保持。
	谷值温度：设置时间0s～99.9s，>99.0s为无限保持。
	平均值温度：设置时间0s～60.0s，平均值的响应时间为信号上升到95%所用的时间，采用一阶RC算法。
校正系数	设定范围990～1010，不用校正时系数为1000
平均值触发功能	可选择开启或关闭，可设定触发温度的上限值和下限值。触发上限温度和下限温度，设定范围为-50℃～3000℃。自动保持上一个目标的平均温度。
显示自校功能	显示“88.88℃”，用于LED发光管测试。
掉电保护功能	掉电时，保留所设定的各种参数的值
报警功能	可以设置有上限报警阈值，下限报警阈值。且有对应继电器输出，节点容量5A/250VAC
使用环境	环境温度：-10℃～60℃，相对湿度：10～95%，无结露
功耗	不带报警器：6W(LED全亮) 带报警器：16W(LED全亮同时报警器动作)，报警器为选装件
外形尺寸	长宽高(500mm168mm65mm)

(2)TD800-01接线表

(3)电源输入接线表

3芯插头线，带线长度3m，线径1平方

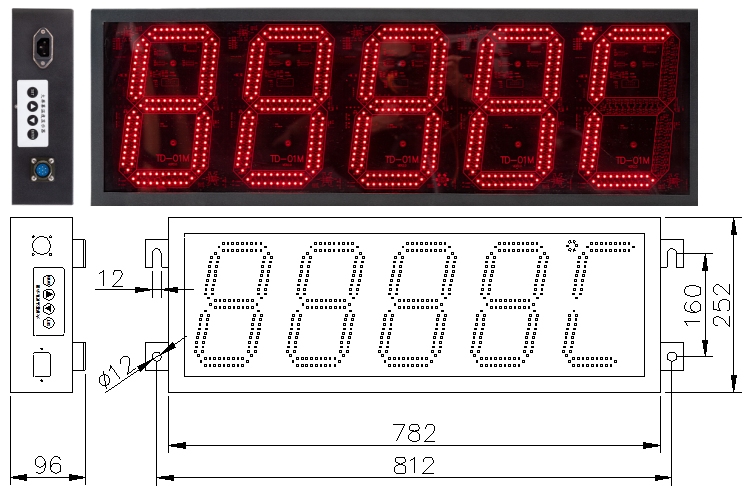

大屏幕显示器外形图
