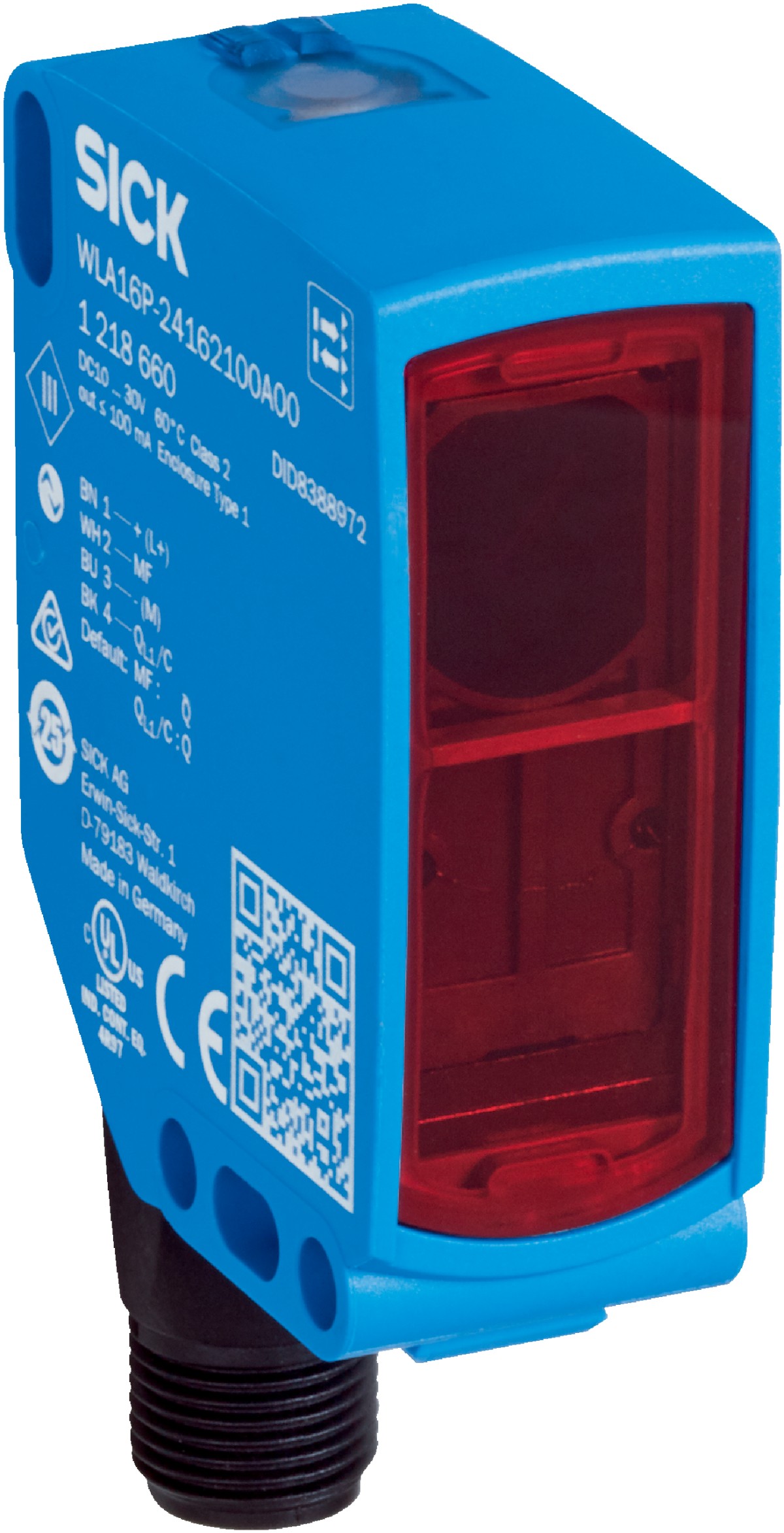

光电传感器WLA16P-2486A100A00
| 型号: | WLA16P-2486A100A00 | | 货号: | 1125598 | | 品牌: | SICK |
产品介绍
       产品特点 | 工作原理 | 镜反射式光电传感器 | | 工作原理详细信息 | 无反射镜最小距离（自动对准/同轴光学元件） | | 发射光束 | | | 光源 | PinPoint-LED | | 光源种类 | 可见红光 | | 光斑尺寸（距离） | Ø 80 mm (5 m) |
| | | 设置 | | | IO-Link | 用于设置传感器参数和 Smart Task（智能任务）功能 |
| | 显示 | | | LED 蓝色 | BluePilot：对准辅助 | | LED，绿色 | 状态指示灯
持续接通：上电
闪烁：IO-Link 模式 | | LED 黄色 | 光接收状态
持续接通：物体不存在
持续断开：物体存在
闪烁：低于运行备用 1.5 |
| | 特殊应用 | 检测薄膜包装着的物体 |
安全技术参数 | MTTFD | 690 年 | | DCavg | 0% | | TM（持续运行时间） | 20 年 |
通讯接口 | IO-Link | ✔ , COM2 (38,4 kBaud) | | 数据传输率 | COM2 (38,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 | | Bit 1 = QL2 的切换信号 | | Bit 2 ～ 15 = 空 | | VendorID | 26 | | DeviceID HEX | 0x80016C | | DeviceID DEC | 8388972 |
|
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | < 5 Vss | | 使用类别 | DC-12 (根据 EN 60947-5-2) DC-13 (根据 EN 60947-5-2) | | 电流消耗 | 30 mA, 无负荷。UB = 24 V 时 | | 防护等级 | III | | 数字输出 | | | 类型 | PNP | | 开关类型 | 暗通 | | 信号电压 PNP 高电平/低电平 | 约 UV - 2.5 V / 0 V | | 输出电流 Imax. | ≤ 100 mA | | 响应时间 | ≤ 500 µs 2) | | 重复精度（响应时间） | 150 µs | | 开关频率 | 1,000 Hz 3) |
| | 引脚/缆芯分配 | | | 引脚 4 / 黑色 (BK) 功能 | 数字输出、暗通开关、存在物体 → 输出 ǬL1 HIGH；IO-Link 通信 C 4) | | 引脚 4 / 黑色 (BK) 功能 - 详细信息 | 传感器的引脚 4 功能可配置 | | 通过 IO Link 可实现更多设置可能性 | | 引脚 2 / 白色 (WH) 功能 | 数字输出，已禁用 | | 引脚 2 / 白色 (WH) 功能 - 详细信息 | 传感器的引脚 2 功能可配置 | | 通过 IO Link 可实现更多设置可能性 |
|
机械参数 | 设计构造 | 方形 | | 尺寸(宽 x 高 x 深) | 20 mm x 55.7 mm x 42 mm | | 接口 | 插头，M12，4 针 | | 材料 | | | 外壳 | 塑料, VISTAL® | | 前镜 | 塑料, PMMA |
| | 重量 | 50 g |
环境参数 | 外壳防护等级 | IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) 1) | | 运行环境温度 | –40 ℃ ... +60 ℃ | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
Smart Task | Smart Task 名称 | 基本逻辑 | | 逻辑功能 | 直接 与 或 窗口 滞后 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 是 | | 开关频率 | SIO Logic: 800 Hz 1) IOL: 650 Hz 2) | | 响应时间 | SIO Logic: 600 µs 1) IOL: 750 µs 2) | | 重复精度 | SIO Logic: 300 µs 1) IOL: 750 µs 2) | |
诊断 分类 | ECLASS 5.0 | 27270902 | | ECLASS 5.1.4 | 27270902 | | ECLASS 6.0 | 27270902 | | ECLASS 6.2 | 27270902 | | ECLASS 7.0 | 27270902 | | ECLASS 8.0 | 27270902 | | ECLASS 8.1 | 27270902 | | ECLASS 9.0 | 27270902 | | ECLASS 10.0 | 27270902 | | ECLASS 11.0 | 27270902 | | ECLASS 12.0 | 27270902 | | ETIM 5.0 | EC002717 | | ETIM 6.0 | EC002717 | | ETIM 7.0 | EC002717 | | ETIM 8.0 | EC002717 | | UNSPSC 16.0901 | 39121528 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | ECOLAB 证书 | ✔ | | cULus 认证 | ✔ | | IO-Link | ✔ | | 光生物安全性 (DIN EN 62471) 证书 | ✔ |
| |
