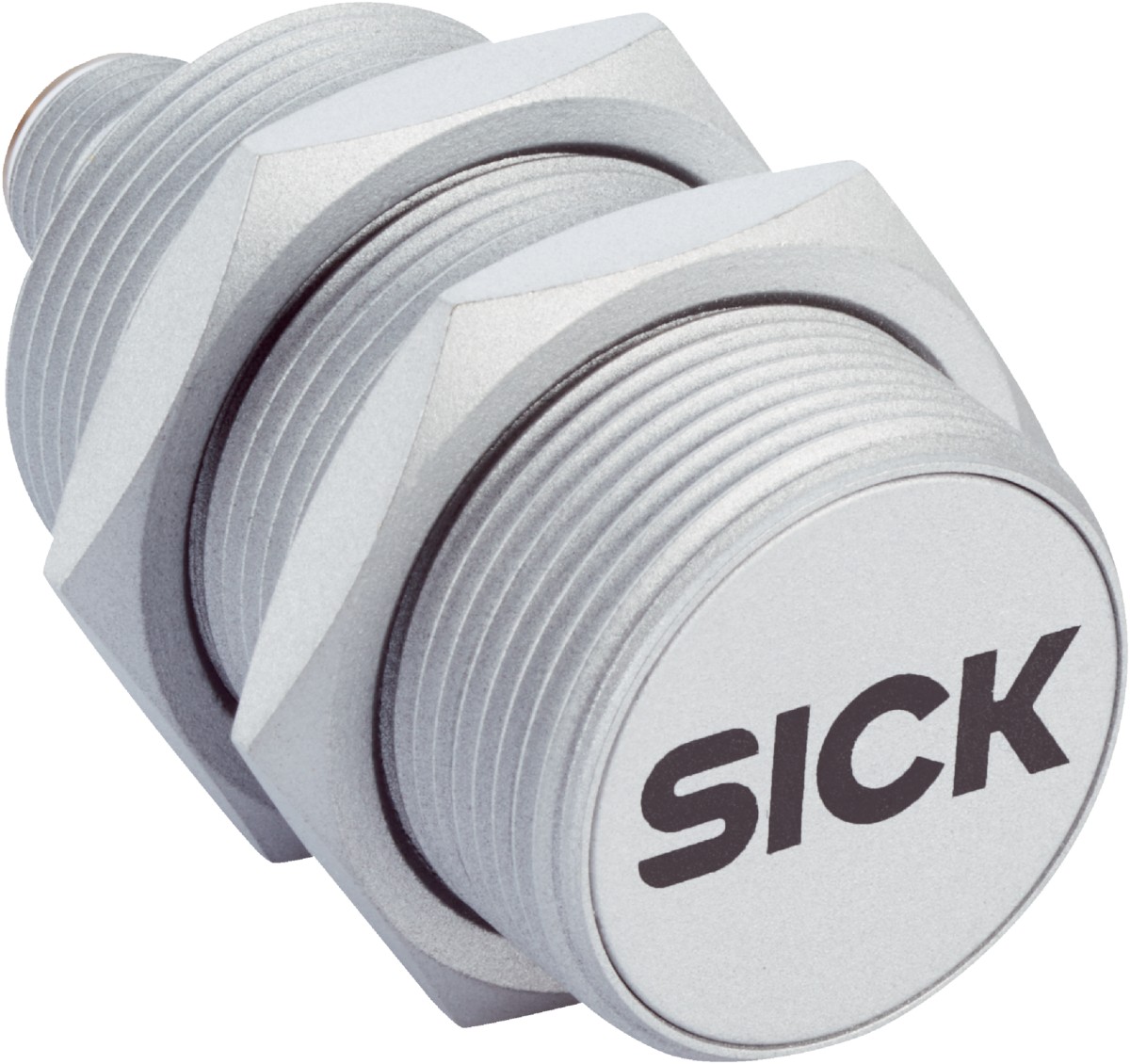

电感式接近传感器IMR30-15BPSTC0S
| 型号: | IMR30-15BPSTC0S | | 货号: | 6069279 | | 品牌: | SICK |
产品介绍
  产品特点 | 设计构造 | 米 | | 外壳形状 | 标准结构形式 | | 螺纹尺寸 | M30 x 1,5 | | 直径 | Ø 30 mm | | 触发感应距离 Sn | 15 mm | | 安全接通距离 Sa | 12.1 mm | | 安装在金属 | 齐平 | | 开关频率 | 1,000 Hz | | 连接类型 | 插头，M12，4 针 | | 开关量输出 | PNP | | 开关量输出详情 | PNP | | 输出功能 | 常开接点 | | 电气规格 | DC 3 线 | | 外壳防护等级 | IP68 | | 特殊特征 | 折减系数 1, 不受焊接区域影响 | | 特殊应用 | 焊接区域, 恶劣的使用条件 | | 供货范围 | 紧固螺母，黄铜，带 PTFE 涂层 (2 x) 垫圈，黄铜，带 PTFE 涂层，带锁紧齿 (2 x) |
机械/电子参数 | 供电电压 | 10 V DC ... 30 V DC | | 残余纹波 | ≤ 10 % | | 电压下降 | ≤ 1.8 V 1) | | 滞后 | 3 % ... 15 % | | 再现性 | ≤ 2 % 2) 3) | | 温度漂移 (Sr) | ≤ ± 10 % ≤ ± 15 % 4) | | 持续性电流 Ia | ≤ 200 mA | | 空载电流 | ≤ 15 mA | | 剩余电流 | ≤ 0.1 mA | | 短路保险 | ✔ | | 磁场强度 | ≤ 100 mT | | 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm | | 运行环境温度 | –30 ℃ ... +85 ℃ | | 外壳材料 | PTFE-镀层, 黄铜 | | 材料，感应面 | 塑料, PTFE-镀层 | | 壳体长度 | 62 mm | | 可用的螺纹长度 | 46 mm | | 最大拧紧力矩 | Typ. 75 Nm | | 防护等级 | II 5) | | UL 文件编号 | E191603 |
安全技术参数 | MTTFD | 139 年 | | DCavg | 0% | | TM（持续运行时间） | 20 年 |
折减系数 | 提示 | 这些数据仅作为参考，可能有偏差 | | 折减系数 | 折减系数 1 | | 不锈钢 （V2A） | 1 | | 铝 （Al） | 1 | | 铜（Cu） | 1 | | 黄铜 (Ms) | 1 |
安装指导 | 备注 | 相关图示参见“安装指导” | | A | 30 mm | | B | 30 mm | | C | 30 mm | | D | 45 mm | | E | 0 mm | | F | 90 mm | | G | 90 mm |
证书 | EU declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ |
分类 | ECLASS 5.0 | 27270101 | | ECLASS 5.1.4 | 27270101 | | ECLASS 6.0 | 27270101 | | ECLASS 6.2 | 27270101 | | ECLASS 7.0 | 27270101 | | ECLASS 8.0 | 27270101 | | ECLASS 8.1 | 27270101 | | ECLASS 9.0 | 27270101 | | ECLASS 10.0 | 27270101 | | ECLASS 11.0 | 27270101 | | ECLASS 12.0 | 27274001 | | ETIM 5.0 | EC002714 | | ETIM 6.0 | EC002714 | | ETIM 7.0 | EC002714 | | ETIM 8.0 | EC002714 | | UNSPSC 16.0901 | 39122230 |
| |
