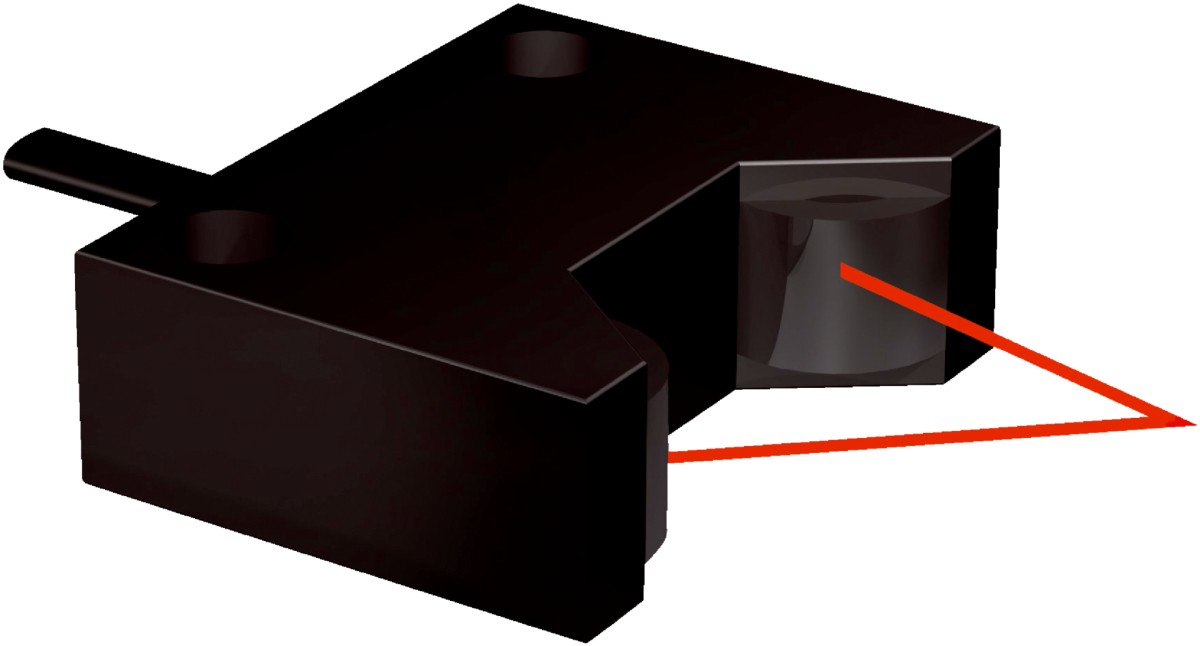

光纤传感器LL3-DC09
| 型号: | LL3-DC09 | | 货号: | 5326028 | | 品牌: | SICK |
产品介绍
产品特点 | 机器型号 | 光纤电缆 | | 工作原理 | 漫反射系统 | | 光导纤维头样式 | 扁平外观 | | 应用 | 液晶显示器 / 透明物体 / 半导体, 范围有限 | | 兼容的光纤放大器 | WLL80, WLL180, GLL170(T), WLL24 Ex, KTL180 | | 最大开关距离 | 35 mm (8 ms 时的 WLL80 触发感应距离) | | 最小物体直径 | 0.02 mm 1) | | 光导头 | | | 发射器散射角 | 25.91° | | 集成镜头 | 是 | | 附加透镜兼容性 | 否 |
| | 光纤 | | | 兼容红外光 | 否 | | 光纤电缆可截短 | ✔ | | 需要转接终端套管 | 是 |
| | 包含在供货范围内 | 紧固，2 x 六角螺母 M2，4 x 垫圈，2 x 十字槽螺钉 M2，转接套管，转接套管 BF-WLL160-10 (1.0 mm)，光导纤维体切割器 FC (5304141) |
机械参数 | | 光纤 | | | 光纤电缆长度 | 2,000 mm | | 弯曲半径 | 10 mm | | 动态灵活性（机器人技术） | 否 | | 外径，光纤电缆接口 | 1 mm | | 纤维分布 | 单纤维 | | 核心构造 | 2 x Ø 0,5 mm 单纤维 |
| | 材料 | | | 光导头 | Acrylnitril-Butadien-Styrol (ABS) | | 电缆护套 | Polyethylen (PE) | | 纤维 | Polymethylmethacrylat (PMMA) |
| | 重量 | 38 g |
环境参数 使用 WLL80 的触发感应距离 | 模式 16 µs | 4.9 mm ... 11 mm | | 模式 70 µs | 0 mm ... 18 mm | | 模式 250 µs | 0 mm ... 22 mm | | 模式 500 µs | 0 mm ... 24 mm | | 模式 1 ms | 0 mm ... 25 mm | | 模式 2 ms | 0 mm ... 29 mm | | 模式 8 ms | 0 mm ... 35 mm |
使用 WLL180T 的触发感应距离 | 模式 16 µs | 6 mm ... 8 mm | | 模式 70 µs | 6 mm ... 10 mm | | 模式 250 µs | 5 mm ... 11 mm | | 模式 2 ms | 4 mm ... 13 mm | | 模式 8 ms | 9 mm ... 17 mm | | 提示 | 触发感应距离与带光源类型的光纤传感器相关：可见红光 |
使用 GLL170 的触发感应距离 使用 GLL170T的触发感应距离 | 模式 50 µs | 10 mm ... 14 mm | | 模式 250 µs | 6 mm ... 19 mm |
使用 KTL180 的触发感应距离 | 模式 16 µs | 6.5 mm | | 模式 200 µs | 6.5 mm |
分类 | ECLASS 5.0 | 27270905 | | ECLASS 5.1.4 | 27270905 | | ECLASS 6.0 | 27270905 | | ECLASS 6.2 | 27270905 | | ECLASS 7.0 | 27270905 | | ECLASS 8.0 | 27270905 | | ECLASS 8.1 | 27270905 | | ECLASS 9.0 | 27270905 | | ECLASS 10.0 | 27270905 | | ECLASS 11.0 | 27270905 | | ECLASS 12.0 | 27270905 | | ETIM 5.0 | EC002651 | | ETIM 6.0 | EC002651 | | ETIM 7.0 | EC002651 | | ETIM 8.0 | EC002651 | | UNSPSC 16.0901 | 39121528 |
| |
