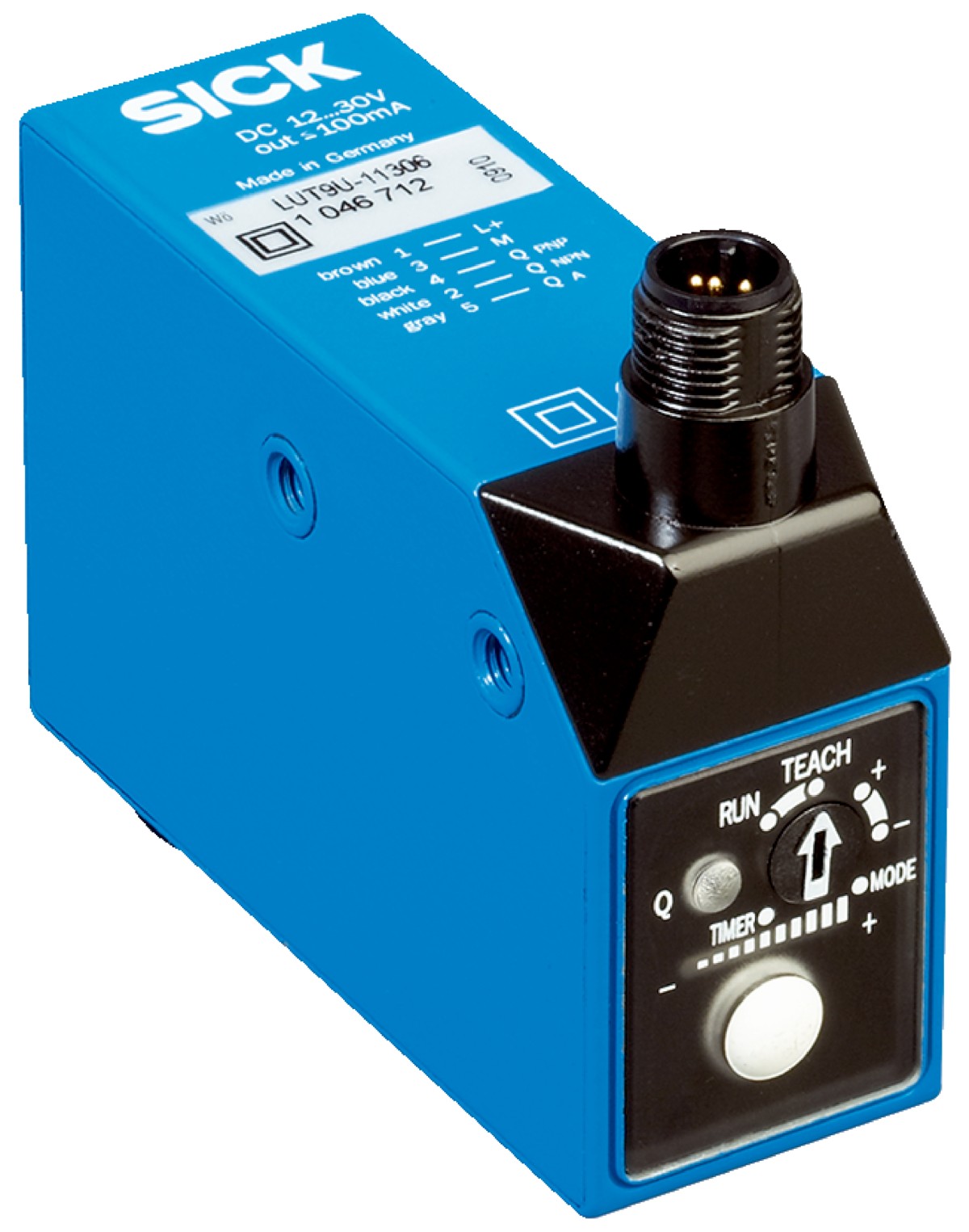

荧光传感器LUT9U-P120L

产品介绍

European conformity (CE) IO-Link Regulatory Compliance Mark (RCM)

产品特点

¹⁾ 从镜头前沿.

²⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

³⁾ Filter blocks shorter wavelengths to suppress background luminescence.

⁴⁾ 通过示教功能或者 IO-Link 进行 H/D 切换.

机械/电子参数

供电电压	10 V DC ... 30 V DC ¹⁾
残余纹波	< 5 V_ss ²⁾
电流消耗	< 100 mA ³⁾
开关频率	0.5 kHz, 2.5 kHz, 6.5 kHz ⁴⁾ 可设置
响应时间	1 ms, 200 µs, 75 µs ⁵⁾
开关量输出	PNP
开关量输出（电压）	PNP：高电平 = U_V ≤ 2 V / 低电平约 0 V
开关类型	亮通
模拟输出端	0 mA ... 13 mA
输出电流 I_max.	100 mA
时间等级	Switch-off delay, 0 ms / 10 ms / 20 ms, adjustable (0 ms = default)
连接类型	插头，M12，4 针
防护等级	II ⁶⁾
保护电路	U_V 接口，带反极性保护具有短路保护的输出端 Q 抑制干扰脉冲
外壳防护等级	IP67
重量	400 g
外壳材料	压铸锌

¹⁾ 短路保护的电网环境下的临界值：最大 8 A.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 无负荷.

⁴⁾ 明暗比 1:1，无时间级别.

⁵⁾ 信号传输时间（电阻负载时）.

⁶⁾ 测量电压 DC 50 V.

通讯接口

周期时间

2.3 ms

过程数据结构

Bit 0 = Q_L1 的切换信号

Bit 1 ～ 5 = 空

Bit 6 ... 15 = 模拟测量值

环境参数

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
光生物安全性 (IEC EN 62471) 证书	✔
