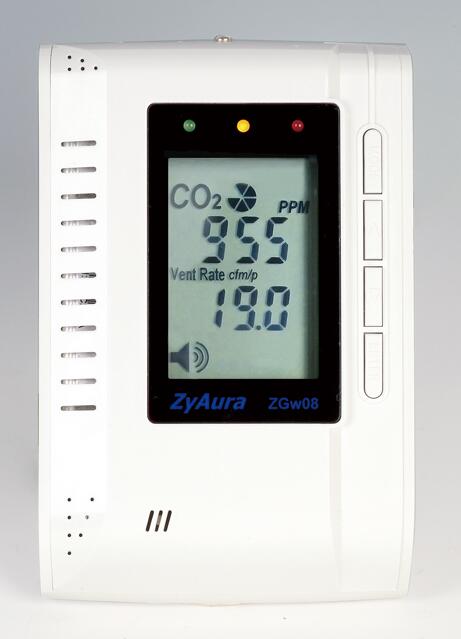

二氧化碳监测仪ZGw08

查看大图

型号:

ZGw08

产品介绍

详细参数

特色

模式

	采用双光束 NDIR ( Non-Dispersive-Infrared ) 技术提高长期稳定性
	3 LED 指示灯显示目前室内空气质量状况
	可自行调整设定二氧化碳浓度之警报值或者解除警报功能
	线性模拟输出(0～10V Voltage，4～20mA电流)和根据二氧化碳准位开启或关闭继电器。
	独特关键性零组件的 IR-SoC (红外线系统单芯片)有助长期稳定性

LCD 显示说明

LCD显示	代表意义	说明
	二氧化碳浓度PPM (百万分之一，Parts Per Million。)	显示目前室内的二氧化碳浓度。
	通风率cfm/p (立方英尺/分钟/人Cubic Feet Minute/Person)	每个人，其每分钟需要有多少立方英呎的空气交换率。
	通风率 L/P/S (公升/秒/人Liter/Person/Second)	每个人，其每秒需要多少公升的空气交换量。
	警报	设定”警报”图示
	校正	当二氧化碳浓度准确度有所偏离时，请校正二氧化碳感应功能。
	**级警报	当二氧化碳浓度超过**级警戒时，警报器与黄色LED灯即启动。
	**级警报	当二氧化碳浓度超过**级警戒时，警报器与红色LED灯即启动。
	回复出厂设定	解除使用者设定，回复原先出厂设定。

使用安全注意事項

	警告: 为了确保您正确且安全的使用产品，使用该产品前，请注意阅读以下预警与说明。这些警告提供了重要的
	讯息，并请随时注意。
1.	请小心操作此产品，勿使产品受到撞击或跌落，否则可能会导致精确度下降。
2.	勿将产品浸入水中
3.	请注意接线端子连接指示，错误的操作模式或安装会破坏电路。
4.	任何情况下，请勿触摸外露的电子电路装置。安装过程中，务必确保电路是密闭的状况，以免有触电危险。
5.	此装置请远离儿童可接触的地方，以免发生危险。
6.	勿将产品存放于潮湿的环境，并请远离热源及水。

产品注意事项

为了确保本产品之最大效益，请遵守以下准则。

清洁---清洁前，请先切断电源。使用湿布，不要使用液体清洁剂，如苯、稀释剂或气溶胶(喷雾式清洁剂)。
修复---切勿试图自行修理或修改该产品电路。若产品需要服务，请咨询我们当地的贩卖商并寻求合格的维修人员进行维护。
校正---请遵守校正操作，以确保产品的准确度。
空气扩散---二氧化碳扩散需要通风孔，故通风孔不能被阻塞。

安装步骤

步骤 1: 请松开上方螺丝，打开前盖。
步骤 2: 松开后盖的四个螺丝，移开二氧化碳基板。
步骤 3: 用螺丝将底座固定于配线盒，并将配线自底座的洞口穿出，请注意配线端子接线说明。
步骤 4: 用螺丝将二氧化碳基板安装于底座
步骤 5: 完成配线连接之后，请以螺丝固定前盖，即完成安装步骤。

规格

方法 - 双光束 NDIR(Non-Dispersive-Infrared) 采样方法 - 扩散或者注入 (50 ～200毫升/分钟)

CO2性能

量测范围

0～3,000ppm

显示辨析率

1ppm at 0～1,000ppm;

10ppm at 1,001～3,000ppm。

精确度

读值的 ±5% 或 ±75 ppm ，两者取较大值。

再现性

±20 ppm @400ppm

温度系数

离开25°C参考点时，典型值会以每°C±0.2% 或 ±2 ppm影响读值，两者取最大者。

压力系数

每毫米汞柱(mm Hg)有0.13%的读值影响(需输入正确的高度)

反应时间

大约2分钟(90%的变换)

热机时间

在22°C环境小于60秒

LED指示灯

绿灯:<800ppm；黄灯:800～1200ppm；红灯: >1200ppm。

输出

电压输出:	0-10VDC
电流环输出:	4-20mA (最大负荷量是500奥姆)
继电器输出:	30VDC 或 250VAC，max 2A，SPST，单切开关，正常是开启状态。

电源供给

18～26VAC RMS 50/60Hz 或 18～36VDC (双绝缘，全波整流，非极性输入。)

普通操作条件

操作温度范围: 0-50°C (32-122°F)

湿度:0-95% 水气不凝结的环境

储藏温度: -20 ～ 60°C ( -4 ～ 140°F)

尺寸

85.0×27.29×130.63 公厘

重量 (包含电池)：

170 克(盎司)

校正方法

注意:	校正之前，必须先得知标准气体或类标准气体，有三种方式可得知标准气体。
方法 A:	运用办公室或者建筑物室内的二氧化碳进行校正
利用两组二氧化碳监测仪，一组为需校正的产品，另一组(新的)量测值则为标准值。
利用室内空间的空气进行校正，至少等10分钟直到二氧化碳量测值不再变化。
(注意: 使用者勿对着二氧化碳监测仪呼吸使用者吐出的二氧化碳将影响量测值)
以新的二氧化碳监测仪为标准值
依照说明书上的校正模式，校正二氧化碳监测仪。
方法 B:	运用户外校正模式
利用户外空气进行校正，放置户外至少10分钟，直到二氧化碳量测值不再变化。
(注意: 使用者勿对着二氧化碳监测仪呼吸，使用者吐出的二氧化碳将影响量测值。)
户外二氧化碳380～420ppm标准值
依照说明书上的校正模式，校正二氧化碳监测仪。
方法 C:	运用气瓶中的二氧化碳进行校正
注入标准二氧化碳(0～1000ppm，通风率= 0.1～0.2公升/分钟)至通气孔约2～3分钟
依照说明书上的校正模式，校正二氧化碳监测仪。

故障排除

常见问题及故障排除列表如下：

错误讯息图标	错误说明	解决方法
Er3	环境温度已超过 0°C ～ 50°C ( 32°F ～ 122°F)	当环境温度回归至 0°C 和 50°C( 32°F ～ 122°F)之间，Er3即不会再出现。
Er4	某些错误量测或者传感器超出它的预期寿命	请先将适配器拔除再重新接上。如果“Er4” 依然出现,请咨询你购买之商家或贩卖商。
Er5 Er6	EEPROM (电子式可清除程序化只读存储器) 系统问题	请先将适配器拔除再重新接上。若“Er5” & “Er6”依然出现，请咨询你购买之商家或贩卖商。
Er7	内部数据传送错误	请先将适配器拔除再重新接上。

二氧化碳浓度与健康关系表

ZGw08二氧化碳监测仪监测的二氧化碳浓度在350ppm，健康的，一般室外的空气
二氧化碳浓度在450ppm，人体可以接受的水平
二氧化碳浓度在700ppm，感觉空气污染和不舒服
二氧化碳浓度在1000ppm，感觉困倦
二氧化碳浓度在2500ppm，对健康不利
二氧化碳浓度在50000ppm，不要在此环境下超过8小时
