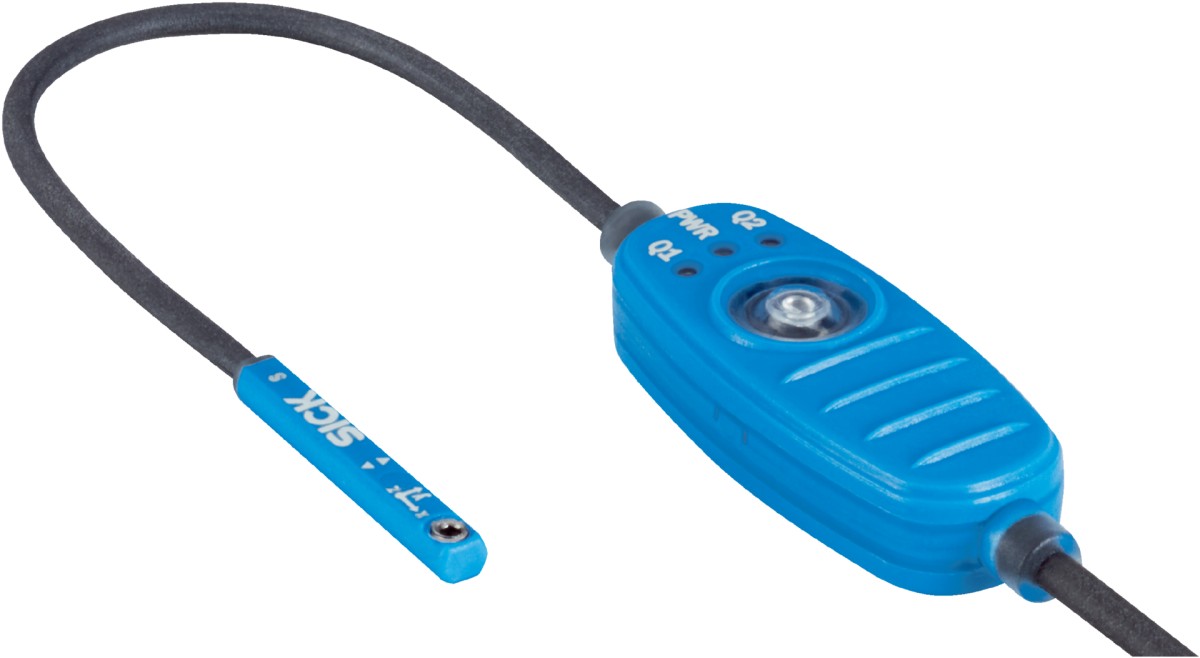

气缸传感器MPS-G50CFH13E31DZZ

型号:	MPS-G50CFH13E31DZZ
货号:	1127845
品牌:	SICK

索取资料及报价

产品介绍

Regulatory Compliance Mark (RCM) European conformity (CE) cULus UK Conformity Assessed (UKCA)

产品特点

圆柱形

C 型槽

优生产商-槽

Festo, Zimmer, Gimatic

检测范围

0 mm ... 50 mm ¹⁾

带转接头的缸型

T 型槽气缸

圆形气缸

型材气缸及拉杆气缸

测量范围

50 mm

壳体长度

25 mm

开关量输出

2 x 反向脉冲：PNP/NPN

输出功能

IO-Link

电气规格

DC 4 线

外壳防护等级

IP67

设置
示教按键	1 至 3 个开关点动态示教初始化 1 至 3 个开关点（数字输出端）的手动编程调整每个开关点的超程距离重置开关点
IO-Link	配置最多 8 个开关点

诊断功能

激励元件诊断

特殊特征

整体沉入并以此受保护地安装于槽内

¹⁾ 根据驱动装置的不同，可能存在偏差.

机械/电子参数

供电电压

10 V DC ... 30 V DC

电压下降

≤ 1 V

持续性电流 I_a

≤ 200 mA ¹⁾

防护等级

III

（接近传感器）通电后开始工作前的延时

0.175 s

功耗

≤ 550 mW

所需电磁强度典型值

2 mT ... 20 mT ²⁾

超程距离

可调

滞后

可调

分辨率典型型

0,01 mm ³⁾

线性误差典型值

0.3 mm ⁴⁾

典型重复精度

0.05 mm ⁵⁾

采样率典型值

1 ms

极性反接保护

是

短路保险

是

开关状态-LED 灯

是

数字开关量输出

是

示教功能

是

运行环境温度

–20 ℃ ... +70 ℃

抗冲击与抗振性

30 g, 11 ms / 10 … 55 Hz, 1 mm

电磁兼容性

根据 EN 60947-5-2

连接类型

带有插头的电缆，M12，4 针，带有滚花螺丝, 0.3 m

连接方式详细信息
导线横截面	0.08 mm²
导线直径	Ø 2.6 mm
弯曲半径	可移动状态 > 10 x 电缆直径
	固定式铺设 > 5 x 电缆直径
电缆出线	轴向

操作元件连接电缆
连接类型	电缆，4 芯，0.1 m

操作元件连接电缆的详细信息
导线横截面	0.09 mm²
导线直径	Ø 2.2 mm
弯曲半径	可移动状态 > 10 x 电缆直径
	固定式铺设 > 5 x 电缆直径
电缆出线	轴向

材料
外壳	塑料, PA，强化
电缆	PUR
操作元件	塑料，TPU，增强

¹⁾ ≤ 200 mA (PUSH); ≥ –200 mA (PULL).

²⁾ 传感器不得暴露在磁场强度大于 20 mT 的环境中！.

³⁾ 在测量范围 > 37 mm 时，适用于分辨率：测量范围 / 3,723.

⁴⁾ 25 ℃ 时，线性误差（最大偏差值）取决于响应曲线和最小偏差值函数.

⁵⁾ 25 ℃ 时，从一个方向执行磁性运动的重复精度.

安全技术参数

MTTF_D	358 年
DC_avg	0 %
T_M（持续运行时间）	20 年

通讯接口

通讯接口	IO-Link V1.1
通信接口详情	COM3
周期时间	1 ms
过程数据长度	32 Bit
过程数据结构	位 0 ... 7 = 开关信号 Qint1 - Qint8（或至多 8 个警报通知）位 16 ... 31 = 位置（单位为 x10 µm）

诊断

激励元件诊断
状态数据	循环数，行程时间，经过的气缸行程，停留时间，活塞速度，警报通知
磁场强度	2 mT ... 18 mT

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔

分类

ECLASS 5.0	27270104
ECLASS 5.1.4	27270104
ECLASS 6.0	27270104
ECLASS 6.2	27270104
ECLASS 7.0	27270104
ECLASS 8.0	27270104
ECLASS 8.1	27270104
ECLASS 9.0	27270104
ECLASS 10.0	27270104
ECLASS 11.0	27270104
ECLASS 12.0	27274301
ETIM 5.0	EC002544
ETIM 6.0	EC002544
ETIM 7.0	EC002544
ETIM 8.0	EC002544
UNSPSC 16.0901	39122230
