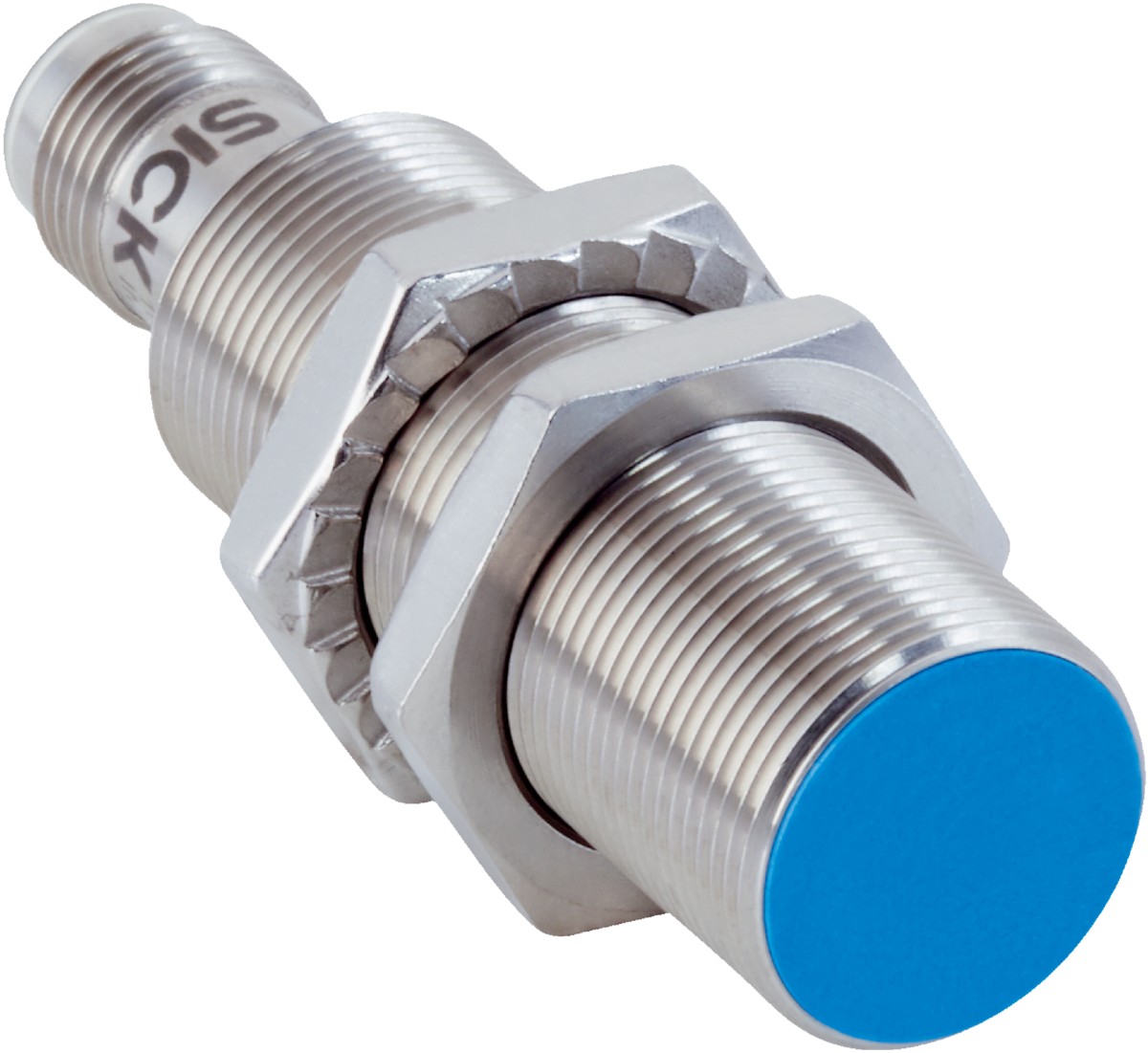

电感式接近传感器IMB18-08BDSVC0S
| 型号: | IMB18-08BDSVC0S | | 货号: | 1074373 | | 品牌: | SICK |
产品介绍
     产品特点 | 设计构造 | 米 | | 外壳形状 | 标准结构形式 | | 螺纹尺寸 | M18 x 1 | | 直径 | Ø 18 mm | | 触发感应距离 Sn | 8 mm | | 安全接通距离 Sa | 6.48 mm | | 安装在金属 | 准齐平 1) | | 开关频率 | 1,000 Hz | | 连接类型 | 插头，M12，4 针 2) | | 输出功能 | 常开接点 | | 电气规格 | DC 2线 | | 外壳防护等级 | IP68 3) IP69K 4) | | 特殊特征 | 耐冷却剂或者润滑油影响, 可视化调节指示器, 耐温性 | | 特殊应用 | 冷却剂和润滑剂区域, 移动式工作设备, 恶劣的使用条件 | | 供货范围 | 紧固螺母，不锈钢 V2A，带锁紧齿 (2 x) |
机械/电子参数 | 供电电压 | 10 V DC ... 30 V DC | | 残余纹波 | ≤ 10 % | | 电压下降 | ≤ 4 V 1) ≤ 4.5 V 2) | | （接近传感器）通电后开始工作前的延时 | ≤ 100 ms | | 滞后 | 3 % ... 20 % | | 再现性 | ≤ 2 % 3) 4) | | 温度漂移 (Sr) | ± 10 % | | 电磁兼容性 | 根据 EN 60947-5-2 | | 持续性电流 Ia | ≤ 100 mA | | 剩余电流 | Typ. 0.8 mA (Ub max 和 100 ℃ 时 ≤ 1.2 mA) | | 最小负载电流 | ≥ 3 mA | | 短路保险 | ✔ | | 接入脉冲 | ≤ 5 ms | | 抗冲击与抗振性 | 100 g / 2 ms / 500 周期；150 g / 1 百万周期；10 Hz ... 55 Hz / 1 mm；55 Hz ... 500 Hz / 60 g | | 运行环境温度 | –40 ℃ ... +100 ℃ | | 外壳材料 | 不锈钢 V2A, DIN 1.4305 / AISI 303 | | 材料，感应面 | 塑料, LCP | | 壳体长度 | 65 mm | | 可用的螺纹长度 | 47 mm | | 最大拧紧力矩 | Typ. 60 Nm 5) Typ. 90 Nm 6) | | 防护等级 | III | | UL 文件编号 | E181493 |
安全技术参数 折减系数 | 提示 | 这些数据仅作为参考，可能有偏差 | | 钢铁 St37 （Fe） | 1 | | 不锈钢 （V2A） | 大约 0.55 | | 铝 （Al） | 大约 0.24 | | 铜（Cu） | 大约 0.19 | | 黄铜 (Ms) | 大约 0.24 |
安装指导 | 备注 | 相关图示参见“安装指导” | | A | 9 mm | | B | 18 mm | | C | 18 mm | | D | 24 mm | | E | 2 mm | | F | 64 mm |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ |
分类 | ECLASS 5.0 | 27270101 | | ECLASS 5.1.4 | 27270101 | | ECLASS 6.0 | 27270101 | | ECLASS 6.2 | 27270101 | | ECLASS 7.0 | 27270101 | | ECLASS 8.0 | 27270101 | | ECLASS 8.1 | 27270101 | | ECLASS 9.0 | 27270101 | | ECLASS 10.0 | 27270101 | | ECLASS 11.0 | 27270101 | | ECLASS 12.0 | 27274001 | | ETIM 5.0 | EC002714 | | ETIM 6.0 | EC002714 | | ETIM 7.0 | EC002714 | | ETIM 8.0 | EC002714 | | UNSPSC 16.0901 | 39122230 |
| |
