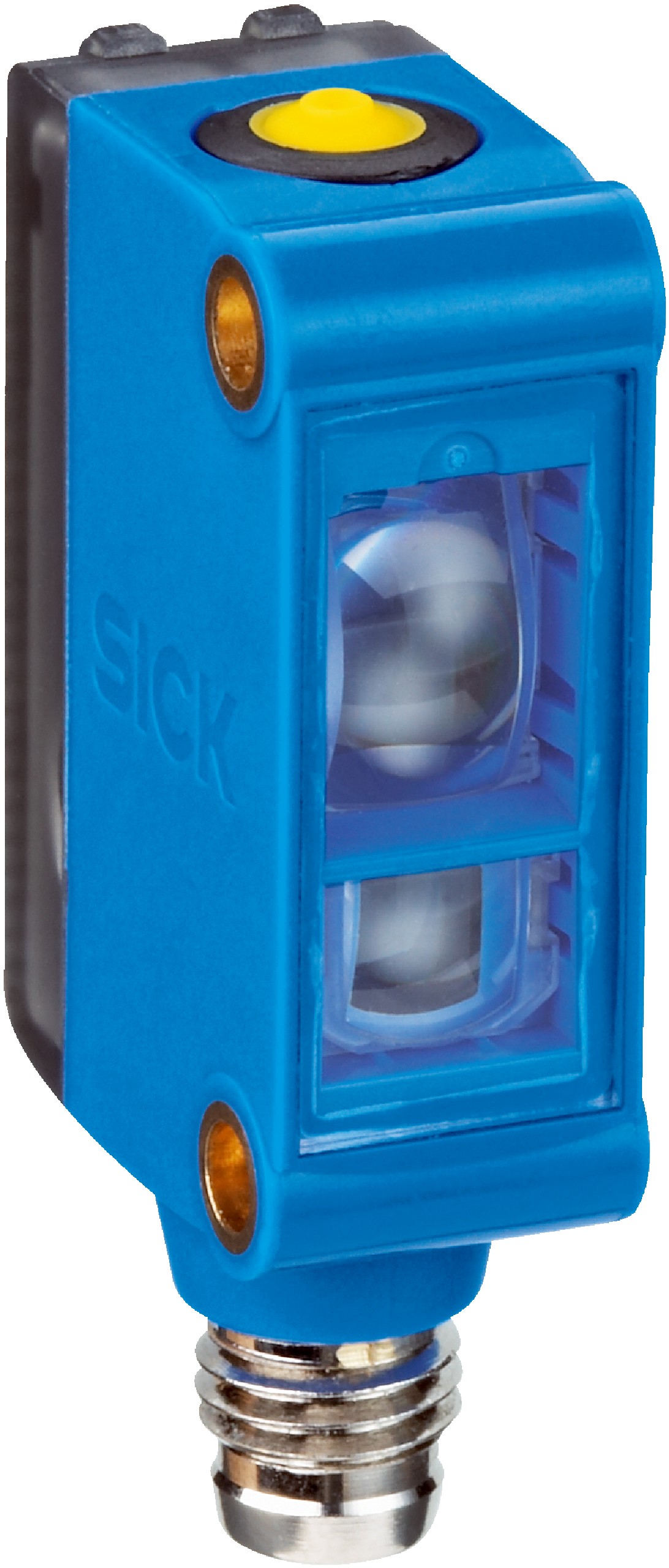

色标传感器KTM-WN117A1P

产品介绍

European conformity (CE) IO-Link cULUS listed Regulatory Compliance Mark (RCM)

产品特点

¹⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

²⁾ 根据设备长的一面.

接口

流程数据结构 A

Bit 0 ... 2 = 发射颜色

Bit 3 ... 12 = RGB 测量值

Bit 13 ～ 15 = 空

流程数据结构 B

Bit 0 = Q_L1 的切换信号

Bit 1 ... 10 = 发射颜色测量值

Bit 11 ～ 15 = 空

流程数据结构 C

Bit 0 = Q_L1 的切换信号

Bit 1 = 流程质量警报

Bit 2 = 示教成功

Bit 3 = 示教已执行

Bit 4 ～ 15 = 空

数字输出	Q₁, Q₂
数量	2

电气参数

供电电压	12 V DC ... 24 V DC ¹⁾
残余纹波	≤ 5 V_ss ²⁾
电流消耗	< 50 mA ³⁾
开关频率	15 kHz ⁴⁾
响应时间	32 µs ⁵⁾
抖动	15 µs
开关量输出	NPN
开关量输出（电压）	NPN：高电平 = 约 U_V/ 低电平 ≤ 2 V
开关类型	明/暗切换
输出电流 I_max.	50 mA ⁶⁾
存储时间（ET）	28 ms，非易失性存储
时间等级	断开延迟，520 ms（通过 IO-Link）
防护等级	III
保护电路	U_V 接口，带反极性保护具有短路保护的输出端 Q 抑制干扰脉冲
外壳防护等级	IP67

¹⁾ 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，最大 8 A.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 无负荷.

⁴⁾ 亮暗对比度为 1:1 时.

⁵⁾ 信号传输时间（电阻负载时）.

⁶⁾ 所有输出端的总电流.

机械参数

外壳材料	ABS
显示	绿色 LED 指示灯：状态指示灯黄色 LED 指示灯：开关量输出 Q 状态
材料、光学元件	PMMA
连接类型	插头，M8，4 针
重量	20 g

环境参数

接口类型/接口分配

连接类型

插头，M8，4 针

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
IO-Link	✔
光生物安全性 (IEC EN 62471) 证书	✔
