线路阻抗稳定网络LISN J50主要用于GJB151B-2013和MIL-STD-461E-1999测试中将零部件与电源隔离，并测量车辆、船舶和内燃机的干扰特性。阻抗完全满足标准规定的特征。EUT连接到面板的OUTPUT输出端，电源端口连接到面板INPUT输入端。EMI测量端口为标准N型接口。

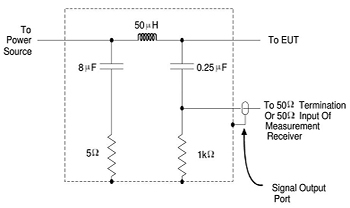

设计原理:
技术参数
符合标准：GJB151B-2013& MIL-STD-461E-1999
测试电压Vmax
500VDC
250V 50/60Hz
135V 400Hz
测试电流Imax
50A
瞬时最大电流
75A
测试端子
N型
电感
50uH
耦合电容
0.25uF
阻抗频率范围
9KHz-30MHz
通用参数
机箱尺寸*
360mm*160mm*160mm (长*宽*深)
仪器重量*
约4KG
环境温度
15-35℃
环境湿度
45% - 75%
气压范围
86kPa – 106kPa
随机标配
主机1台、说明书、检测报告
产品标准
