CDN 419M4N-32耦合去耦网络适用于（差模传导抗扰）三相4线（L1+L2+L3+N）线缆，其耦合差模传导抗扰电压可达到30V。严格按照IEC 61000-4-19:2014标准要求来设计。
产品特点：
>符合标准IEC 61000-4-19标准要求
>4线差模测试
>香蕉头端子信号注入

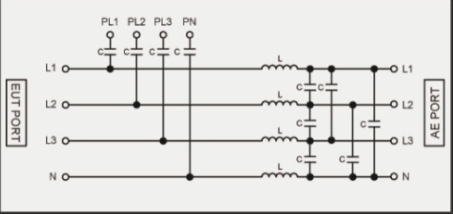

1、标准原理图：

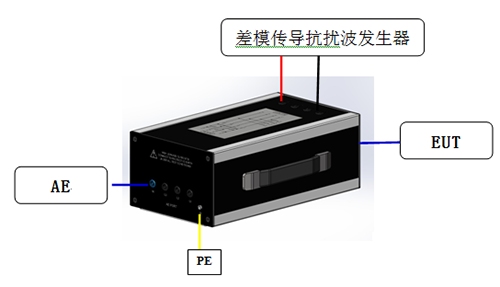

2、测试连接示意图：
技术参数
标准
IEC
61000-4-19:2014
耦合频率
2 KHz-150 KHz
，CW波
耦合电压
30 V
耦合模式
差模 （线对线）
耦合器件
12 μF 电容器
工作电压
最大 400
V DC
工作电流
最大 32
A
AE/EUT端口类型
4mm香蕉头
信号注入端口类型
通用参数
重量
约10 kg
尺寸
360 mm×220
mm×135mm（长×宽×高）
壳体材料
铝材料
环境温度
15℃ - 35℃ (操作条件)
相对湿度
45% - 75% (操作条件)
随机配件
测试线
产品标准
